База знаний по горелкам FBR
База знаний ПРОФСНАБ: как устроены горелки FBR, как их выбирать, монтировать и эксплуатировать. Статьи написаны по техлистам и руководствам производителя; каждая ссылается на конкретные модели каталога.
Разделы
Выбор и подборМощность, тип регулирования, длина пламенной трубы, рампа: подбор горелки под котёл.6 статейТопливоПриродный газ, СУГ, дизель, мазут: расход, давление, подготовка.2 статьиЭксплуатацияВвод горелки FBR в эксплуатацию, настройка, типовые неисправности и обслуживание — по руководствам производителя.1 статьяСправочникМаркировка, термины, состав поставки по сериям.1 статья
Инструменты
Калькулятор мощности топкиМощность горелки по мощности и КПД котла с запасом — в кВт и Мкал/ч, с переходом в подборщик.Расшифровка маркировкиОбозначение горелки FBR в любой записи — по частям: серия, типоразмер, ступени, исполнения; и модель в каталоге.Конвертер единицМощность в кВт, МВт, Мкал/ч и Гкал/ч и расход топлива на неё: природный газ, СУГ, дизель, мазут.
Словарь терминов
Автомат горенияБлок управления горелкой: ведёт цикл пуска и останова, следит за пламенем и реле, при нарушении блокирует горелку; времена цикла — в инструкции на сам блок.
Газовая рампаГазовая арматура горелки между вводом газа и головкой: рабочий клапан с регулировкой, предохранительный клапан, реле минимального давления газа, фильтр-стабилизатор.
Головка 2003Головка сгорания малых дизельных G 0 и G 1 для чугунных котлов и коротких камер сгорания; в обозначении модели — 2003, например G 0SR 2003 TC.
ГРПШГазорегуляторный пункт шкафной: снижает давление газа из сети до значения, нужного потребителю, и поддерживает его постоянным.
Двухступенчатая горелкаГорелка с двумя настроенными мощностями — малым и большим огнём; пуск на первой ступени, переход на вторую и обратно — по команде котла.
Двухступенчато-прогрессивная и модулируемая горелкаДва режима горелки с индексом /M: без комплекта модуляции мощность плавно переходит между двумя точками, с комплектом — непрерывно следует за нагрузкой.
Двухтопливная горелка и переключение топливаГорелка на два вида топлива — газ и дизель (GM X, K) или газ и мазут (KN). Топливо выбирают переключателем; автоматический переход на резерв у FBR не заявлен.
Диапазон модуляции и первая ступеньУ горелок FBR с индексом /M мощность дана тремя числами: минимум первой ступени, минимум и максимум второй; модуляция идёт только внутри второй ступени.
Испаритель СУГУстройство, которое принудительно переводит СУГ из жидкой фазы в газовую, когда естественного испарения из ёмкости не хватает на расход горелки.
Исполнение FИсполнение со стальным кожухом и особенностями для промышленных и хлебопекарных печей; есть у малых дизельных G и газовых GAS X. У GAS X вес больше на 3 кг.
Класс NOx и исполнение LXКласс NOx — уровень выбросов оксидов азота по EN 676. В техлистах GAS XP 80 и P 100 — класс 1 на природном газе и 2 на СУГ; исполнение LX — менее 80 мг/кВт·ч, класс 3, на подходящем котле.
Комплект модуляцииРегулятор (ПИД) с датчиком температуры или давления; с ним горелка FBR с индексом /M работает как модулируемая. В базовую поставку /M не входит, заказывается отдельно.
Контроль герметичности клапановАвтоматическая проверка плотности закрытия газовых клапанов рампы перед пуском горелки (valve proving system, VPS).
Мощность топки и КПД котлаТепловая мощность, которую горелка подводит в топку с топливом: полезная мощность котла, делённая на его КПД. С ней сравнивают мощность горелки.
Одноступенчатая горелкаГорелка с одной настроенной мощностью; регулирование — только включение и отключение по термостату или прессостату котла.
Пламенная труба горелкиЦилиндрическая часть головки горелки, которая проходит сквозь дверь или фронтовую плиту котла и вводит пламя в топку.
Предварительная продувкаВентиляция топки и газоходов котла воздухом от вентилятора горелки перед каждым розжигом; топливо в это время в топку не подаётся.
Противодавление топкиДавление в камере сгорания котла, которое преодолевает вентилятор горелки; определяется аэродинамическим сопротивлением котла по газовому тракту.
Рабочее поле горелкиОбласть на графике «тепловая мощность — давление в камере сгорания», внутри которой горелка работает; вне её — нет.
Реле давления воздухаДатчик давления воздуха после вентилятора: нет давления при продувке или в работе — горелка блокируется. Настраивается по газоанализатору или на половину измеренного давления — по серии.
Реле давления газаPGmin останавливает горелку, когда давление газа падает на 20 % ниже рабочего; PGmax — когда поднимается на 20 % выше. PGmin стоит на рампе, PGmax есть не у всех серий.
Сервопривод горелкиЭлектропривод, который по команде автомата или регулятора поворачивает воздушную заслонку, а у модулируемых горелок — и регулятор топлива; положения задаются кулачками или кривой блока управления.
Тактование горелкиРабота горелки частыми короткими циклами «пуск — останов»: мощность горелки выше текущей нагрузки котла, и котёл быстро доходит до порога отключения.
Теплота сгорания и нормальный кубометрКоличество тепла от сгорания единицы топлива — кубометра газа или килограмма жидкого топлива; связывает мощность горелки с расходом.
Топливный насос горелкиНасос горелки: забирает топливо из бака и создаёт давление распыления на форсунке; избыток подачи возвращается через регулятор давления.
Фланец горелки (размеры L, N, M)Присоединительная плита горелки на шпильках. В таблицах FBR: N — отверстие в двери котла, L — диагональ крепёжных отверстий, M — резьба шпилек.
Форсунка дизельной горелкиРаспылитель жидкого топлива: под давлением насоса превращает топливо в факел мелких капель. Маркируется расходом в галлонах в час (GPH) и углом распыла.
CE в названии моделиБуквы в названиях газовых серий X, XP и P; в техлистах не расшифрованы. Это признак исполнения, а не знак допуска: соответствие директивам CE заявлено в большинстве техлистов FBR.
EN 676 и EN 267Европейские стандарты на горелки с наддувом: EN 676 — газовые, EN 267 — жидкотопливные. На них ссылаются техлисты FBR под рабочими полями и в списке норм.
EVOСлово в обозначении части моделей FBR; производителем не расшифровано. Где в одном техлисте есть модель с EVO и соседняя без него, отличие одно — вентилятор с загнутыми назад лопатками.
G20, G31 и G30 — обозначения газовОбозначения эталонных газов по EN 437: G20 — природный газ (метан), G25 — природный газ группы L, G30 — бутан, G31 — пропан (СУГ).
HI — промышленная серияПромышленная серия FBR: горелка и вентилятор — два отдельных блока; вентилятор подбирают под объект, в поставку горелки он не входит. Только длинная труба TL.
MEC и ELДва исполнения горелок FBR с индексом /M: MEC — механический кулачок, один сервопривод на воздух и топливо; EL — электронный блок с отдельными сервоприводами.
TC и TLОбозначения длины пламенной трубы в маркировке горелок FBR: TC — короткая, TL — длинная.
Все статьи
Выбор и подбор

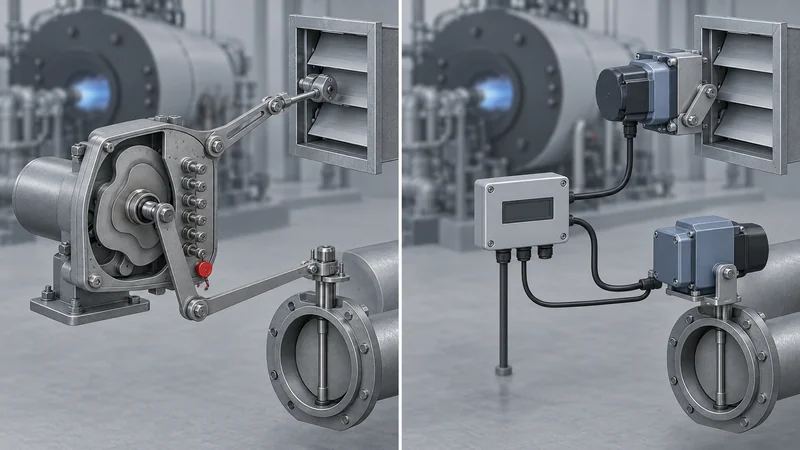

MEC или EL: какое исполнение модулируемой горелки FBR указать в заказе
Чем отличаются MEC и EL у модулируемых горелок FBR: сервоприводы, автоматика, контроль герметичности, пороги давления газа, вход 4–20 мА и что указать в заказе.
Эксплуатация
Ввод горелки FBR в эксплуатацию: порядок пуска и типовые неисправности
Что проверяют перед пуском горелки FBR, как идёт цикл пуска, как настраивают реле давления газа и воздуха, типовые блокировки по руководствам, обслуживание.
Выбор и подбор
Замена горелки другого производителя на FBR: что проверить
Как подобрать горелку FBR на замену существующей: мощность и рабочее поле, диаметр и длина трубы, фланец L/N/M, давление газа и рампа, топливная линия.
Топливо

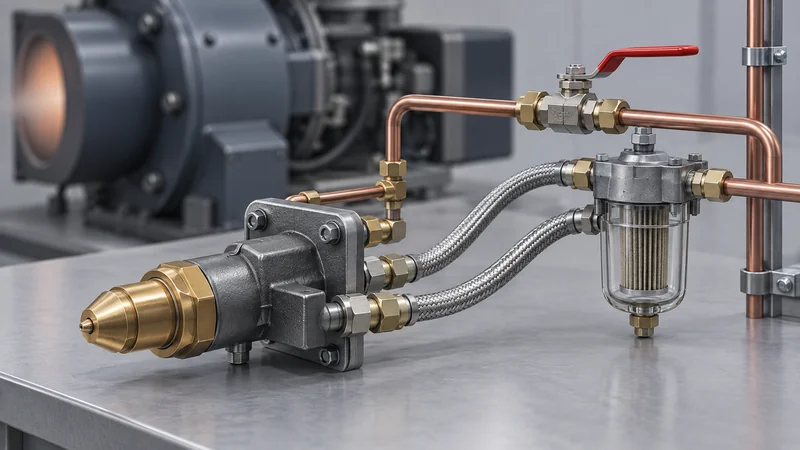

Дизельная горелка: насос, форсунка, топливная линия
Топливная часть дизельных горелок FBR до 3 МВт: путь топлива от бака до форсунки, давление по ступеням, регулирование /2, /3 и /M, длина всасывающей трубы.
Выбор и подбор
Как читать рабочее поле горелки: мощность и противодавление топки
Что показывает график рабочего поля горелки FBR и как по нему проверить котёл — мощность топки и её сопротивление — на примере GAS P 100/M.
Выбор и подбор

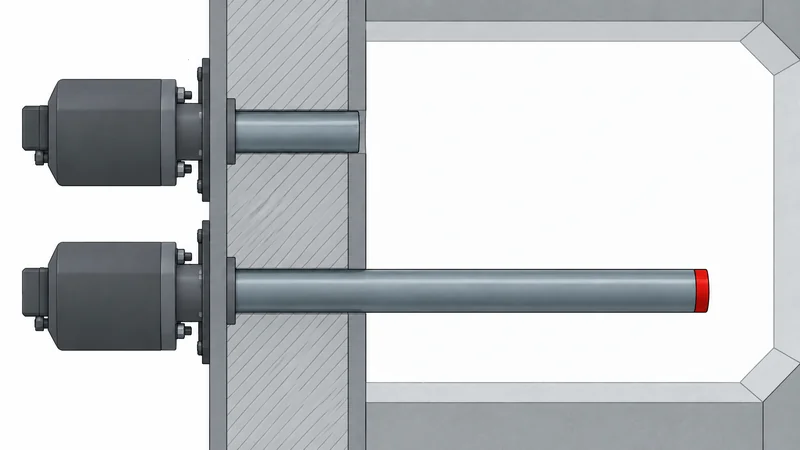

TC или TL: как выбрать длину пламенной трубы под котёл
Чем отличаются исполнения TC и TL горелок FBR, как определить длину пламенной трубы по двери котла, что означают размеры фланца L/N/M и таблица длин труб.
Выбор и подбор
Одноступенчатая, двухступенчатая, модуляционная: что даёт индекс /M
Чем отличаются одно-, двухступенчатые и модуляционные горелки FBR, что даёт индекс /M без комплекта модуляции, где есть выбор MEC/EL и что брать под свой котёл.
Выбор и подбор

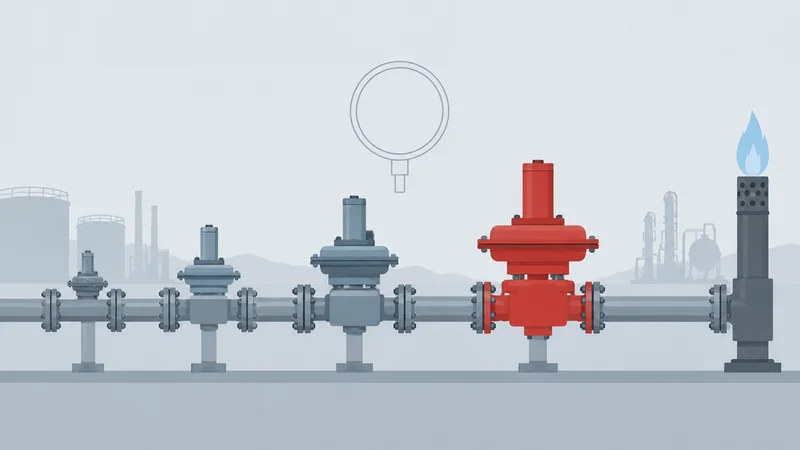

Газовая рампа по давлению: почему у одной горелки несколько рамп и как выбрать свою
Что входит в газовую рампу FBR, почему один типоразмер горелки идёт с 3–4 рампами разного DN, как читать таблицу минимального давления и что указать в запросе.
Справочник
Маркировка горелок FBR: как читать обозначение модели
Серия, типоразмер, индекс ступеней, CE, LX, EVO, TC/TL, MEC/EL: что означает каждая часть обозначения горелки FBR по техлистам — и чего в обозначении нет.
Топливо

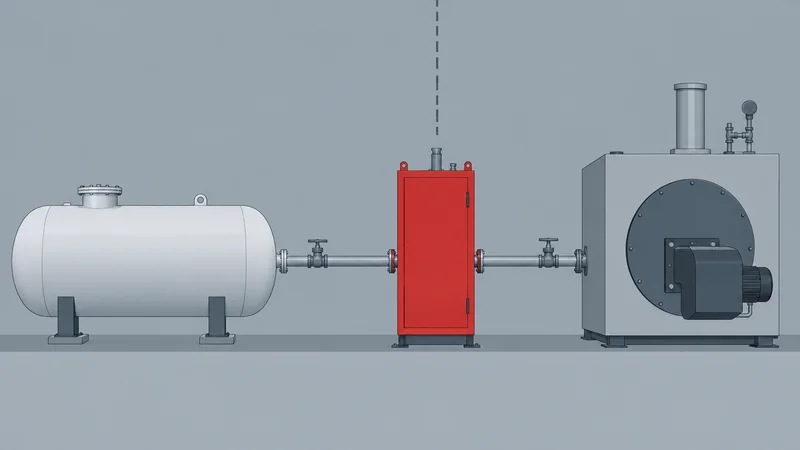

Природный газ или СУГ: что меняется в горелке, давлении и расходе
Как горелка FBR работает на природном газе и на пропан-бутане: исполнение под газ, пороги давления по рампам, расход в м³/ч и кг/ч, когда нужен испаритель.
