Одноступенчатые газовые горелки FBR 12–630 кВт

Одноступенчатые газовые горелки FBR: для каких котлов

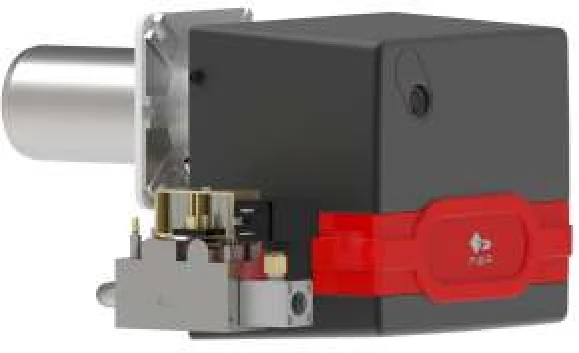

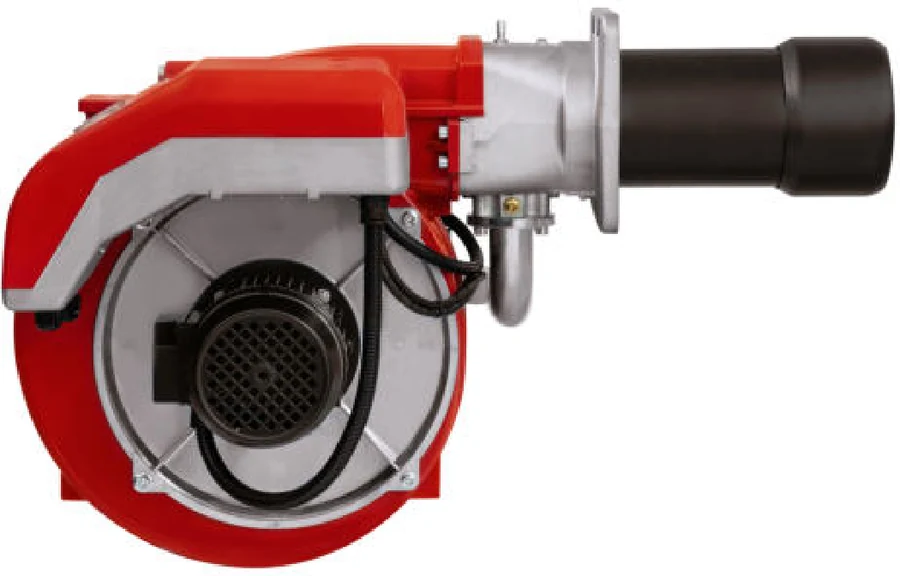

Одноступенчатая газовая горелка работает на одной мощности, выставленной при наладке, а регулируется только включением и отключением по термостату или прессостату котла. В подгруппе — серии GAS X0 – GAS X5 CE от 11,6 до 349 кВт и GAS XP 60 CE EVO до 630 кВт; каждая модель выпускается с короткой (TC) и длинной (TL) пламенной трубой, всего 14 моделей.

Это горелки для водогрейных котлов небольшой мощности со стабильной нагрузкой: котельные жилых и административных зданий, производственные помещения, теплогенераторы. Довод в пользу одной ступени — цена и простота наладки; предел — тактование. Если мощность горелки заметно выше средней нагрузки котла, она работает частыми короткими циклами, и тогда стоит смотреть на двухступенчатые того же типоразмера: GAS X 1/2 – X 5/2 CE занимают тот же диапазон мощности.

При подборе сравнивают три вещи. Мощность топки котла (полезная мощность, делённая на КПД) должна лежать внутри диапазона модели с запасом от верхней границы, а точка «мощность — противодавление топки» — внутри рабочего поля на карточке. Давление газа на вводе должно быть не ниже порога выбранной рампы: у GAS X0 – X1 CE с рампой 1/2" это от 7–14 мбар на природном газе, у GAS X3 – X5 CE рампы 1"–1"1/2. Длина пламенной трубы — по толщине двери котла.

Исполнения на природный газ и на СУГ — разные; в техлисте мощность, расход и порог давления даны двумя столбцами. На каждой карточке — техлист, руководство, рабочее поле и таблица рамп с порогами.
