Дизельные горелки FBR для чугунных котлов 14–59 кВт

Одноступенчатые дизельные горелки FBR для чугунных котлов — серия G 2003

Мощность: 14–59 кВт

Версия серии G с головкой, специально спроектированной под чугунные котлы с укороченной камерой сгорания — от 14 до 59 кВт (типоразмеры G 0 и G 1). Конструктивно и электрически горелки идентичны стандартной версии 2001 (тот же корпус, привод, электрика), отличается только форма и длина головки сгорания под чугунную камеру. Доступны только в исполнении S (стандарт) и SR (с преднагревателем) — версии с гидравлической заслонкой (H) для этой серии не производятся. Жаровая труба — в двух длинах, TC и укороченная TXC.

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.

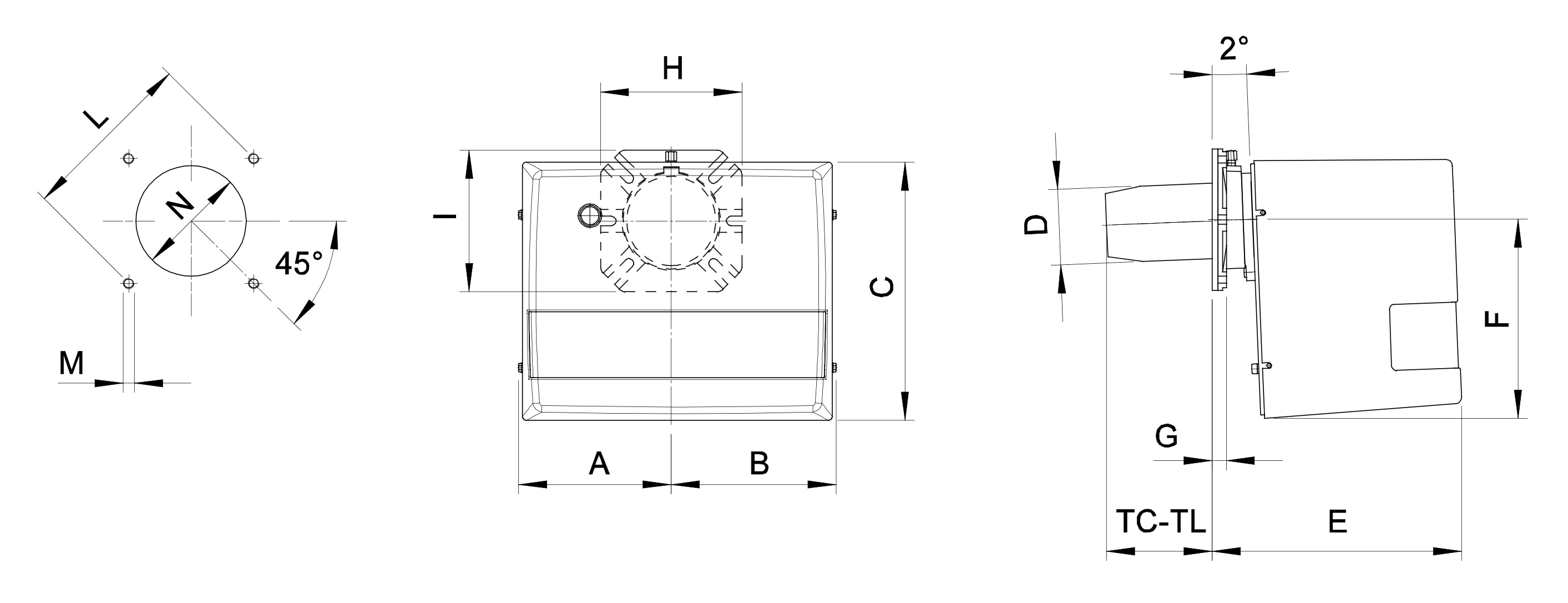

Габаритный чертёж FBR Дизельные горелки FBR для чугунных котлов 14–59 кВт

LNMHICABDGFTC-TLE

Модель	A	B	C	ØD	E	F	G	H	I	L min	L*	L max	M	N min	N*	N max	TXC	TC	TL
G 0 2003	137	137	240	83	223	169	15	150	150	130	150	170	M8	90	110	130	77	112	152
G 1 2003	157	170	275	83	265	210	15	150	150	130	150	170	M8	90	110	130	—	112	152

G 014.2–39.1 кВт1.2–3.3 кг/ч4 модели →

Модель	Артикул	Мощность мин, кВт	Мощность макс, кВт	Расход мин, кг/ч	Расход макс, кг/ч
G 0S 2003 TC	001572	23.7	39.1	2	3.3
G 0S 2003 TXC	001513	23.7	39.1	2	3.3
G 0SR 2003 TC	001612	14.2	36.7	1.2	3.1
G 0SR 2003 TXC	005088	14.2	36.7	1.2	3.1

G 123.7–59.2 кВт2–5 кг/ч2 модели →

Модель	Артикул	Мощность мин, кВт	Мощность макс, кВт	Расход мин, кг/ч	Расход макс, кг/ч
G 1S 2003 TC	001574	23.7	59.2	2	5
G 1SR 2003 TC	001583	23.7	59.2	2	5

Расшифровка маркировки

без индекса

Одна ступень

Версия без гидравлического устройства H; расшифровки производитель не даёт

Подогреватель топлива с контролем температуры

2003

Головка под чугунные котлы и короткие топки

Короткая пламенная труба

TXC

Пламенная труба короче TC: у G 0 2003 — 77 мм против 112 мм; сокращение не расшифровано
