Прогрессивные и модулируемые газовые горелки FBR 17–17442 кВт

Прогрессивные и модулируемые газовые горелки FBR — серии GAS X.../M, XP.../M и P.../M

Мощность: 17–17442 кВт

Серия GAS .../M — плавное регулирование мощности вслед за нагрузкой котла, без фиксированных ступеней и скачков давления в камере сгорания. В базовом исполнении горелка работает двухступенчато-прогрессивно; с комплектом модуляции и датчиком она держит любую мощность между минимумом и максимумом по текущему запросу. Младшие типоразмеры X2/M–X4/M регулируются механически — один сервопривод ведёт воздушную заслонку и шаровой газовый клапан. У X5/M EL стоит электронный блок Lamtec BT3 с двумя отдельными сервоприводами и электронным кулачком: кривая газ/воздух задаётся точнее, а настройка идёт по ЖК-дисплею. Опубликована вся линейка — 21 типоразмер от X2/M до P 1800/M, от 17 кВт до 17,4 МВт, с рабочими полями, чертежами и спецификациями; заводские таблицы настройки есть для X2/M – P 160/M, у старших типоразмеров завод даёт настройку графиками и по дисплею Lamtec BT3.

Запасные части: у 17 моделей подгруппы есть деталировка — чертежи и коды запчастей FBR →

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.

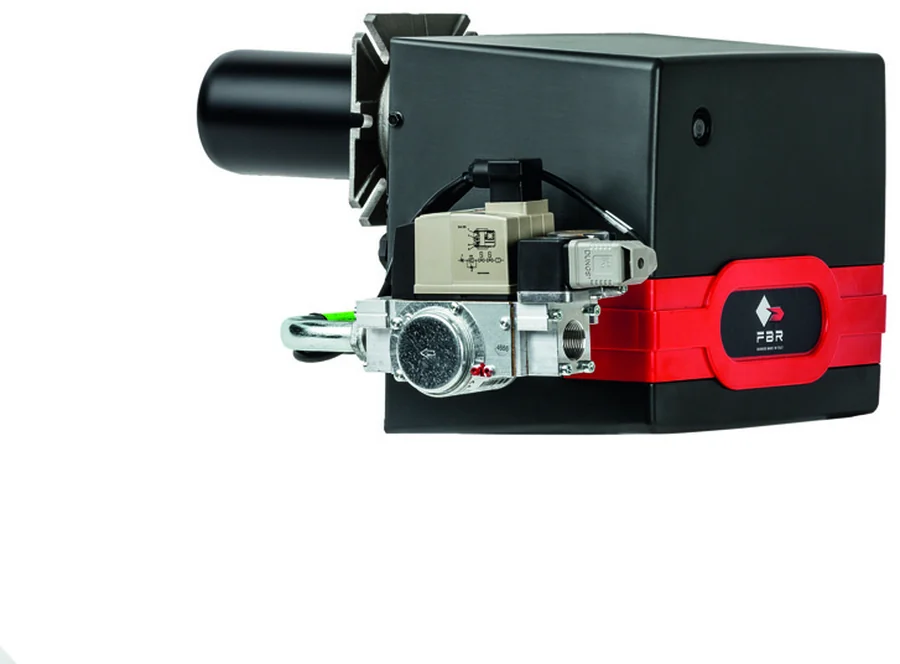

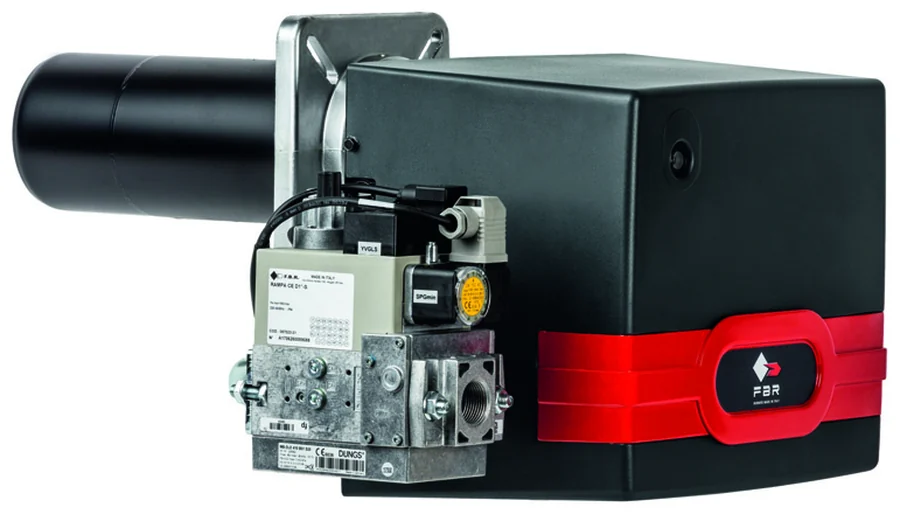

Серия GAS X2/M – X4/M

BCUAFHR1GVSDTC-TLERDR2R3QR4

Модель	A	B	C	D	E	F	G	H	Q	S	U	V	TC	TL
GAS X2/M	15	162	200	90	43	305	215	65	170	211	150	150	90	150
GAS X3/M	20	185	224	107	56	344	268	70	193	248	202	162	130	250
GAS X4/M	20	185	224	125	80	371	274	70	193	248	206	200	160	280

Значения в мм по техническому листу SK073030_B. Размер G дан для арматуры D3/4"-S и D1"-S / D1"1/4-S; с арматурой D1"1/2-S он больше: 292 мм у X3/M и 298 мм у X4/M. Размеры R1–R4 и RD относятся к газовой арматуре и вынесены в таблицу ниже — на габариты самой горелки выбор рампы не влияет. TC и TL — короткая и длинная жаровая труба. Длину подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Модель и рампа	G	R1	R2	R3	R4	RD	Вес арматуры
GAS X2/M D3/4"-S	215	178	220	262	346	Rp 3/4	2 кг
GAS X3/M D1"-S	268	212	280	338	300	Rp 1	5,6 кг
GAS X3/M D1"1/4-S	268	212	280	338	300	Rp 1"1/4	5,6 кг
GAS X3/M D1"1/2-S	292	212	280	338	443	Rp 1"1/2	8 кг
GAS X4/M D1"-S	274	218	280	338	323	Rp 1	5,6 кг
GAS X4/M D1"1/4-S	274	218	280	338	323	Rp 1"1/4	5,6 кг
GAS X4/M D1"1/2-S	298	218	280	338	467	Rp 1"1/2	8 кг

Размеры и вес относятся к газовой арматуре. Обозначения G, R1–R4 и RD показаны на том же чертеже выше. «Вес арматуры» — транспортировочный вес газовой рампы отдельно от горелки.

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GAS X2/M	130	150	170	M8	100	110	130
GAS X3/M	150	170	170	M8	120	130	140
GAS X4/M	170	205	226	M10	130	140	160

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

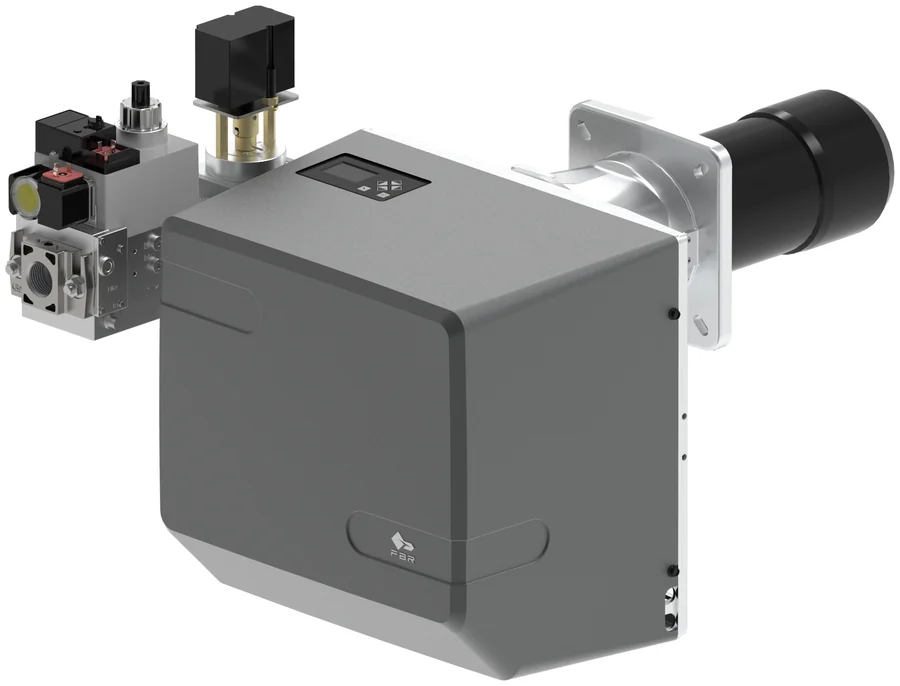

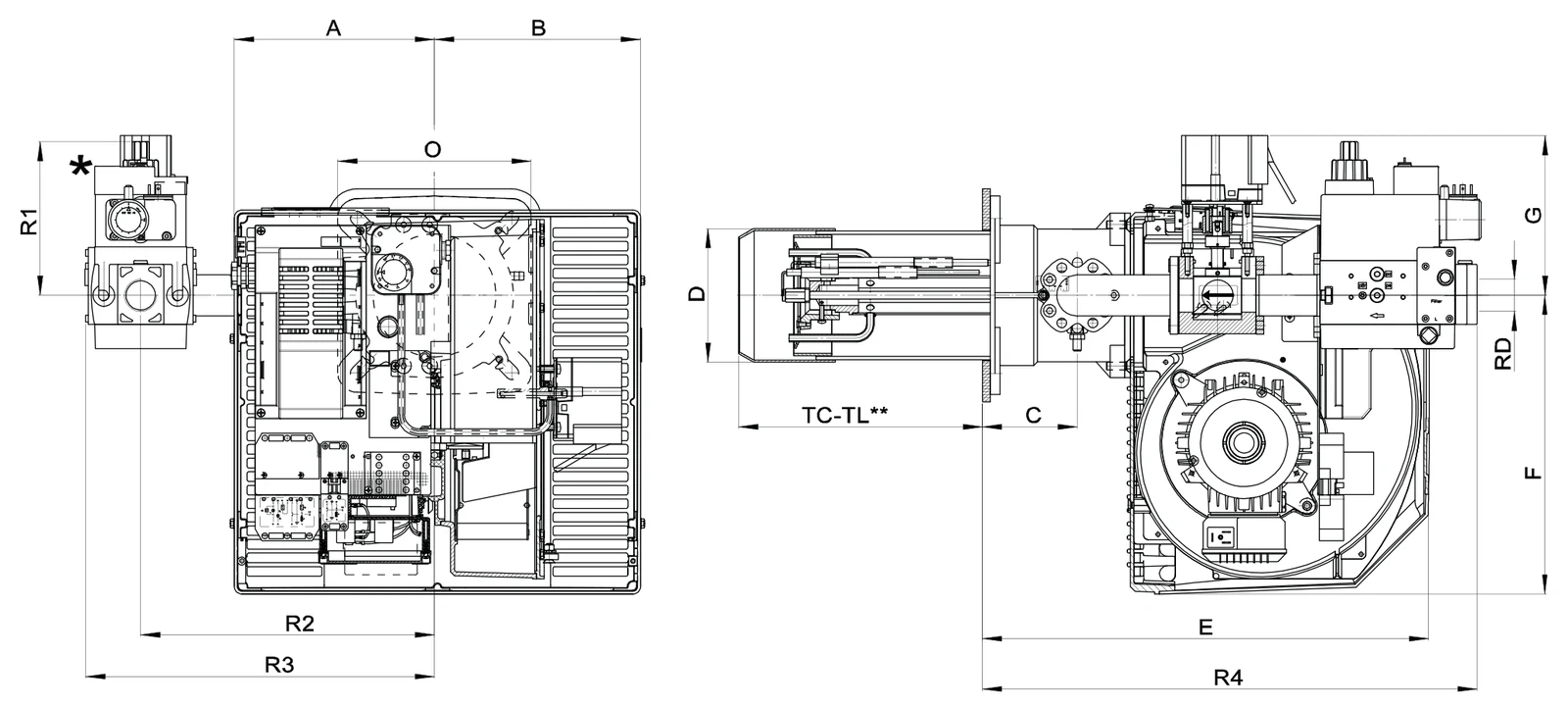

GAS X5/M EL

ABOR1DTC-TLCGRDFR2R3ER4

Модель	A	B	C	D	E	F	G	O	TC	TL
GAS X5/M EL	207	213	98	138	462	310	165	200	250	335

Значения в мм по техническому листу SK073037_E. Размеры R1–R4 и RD относятся к газовой арматуре и вынесены в таблицу ниже — на габариты самой горелки выбор рампы не влияет. TC и TL — короткая и длинная жаровая труба. Длину подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	R1	R2	R3	R4	RD	Вес арматуры
D1"-S	160	305	362	515	Rp 1"	6 кг
D1"1/4-S	160	305	362	515	Rp 1"1/4	6 кг
D1"1/2-S	170	305	353	605	Rp 1"1/2	8 кг

Размеры и вес относятся к газовой арматуре. Обозначения R1–R4 и RD показаны на том же чертеже выше. «Вес арматуры» — транспортировочный вес газовой рампы отдельно от горелки.

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N max
GAS X5/M EL	205	226	M10	150	180

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер.

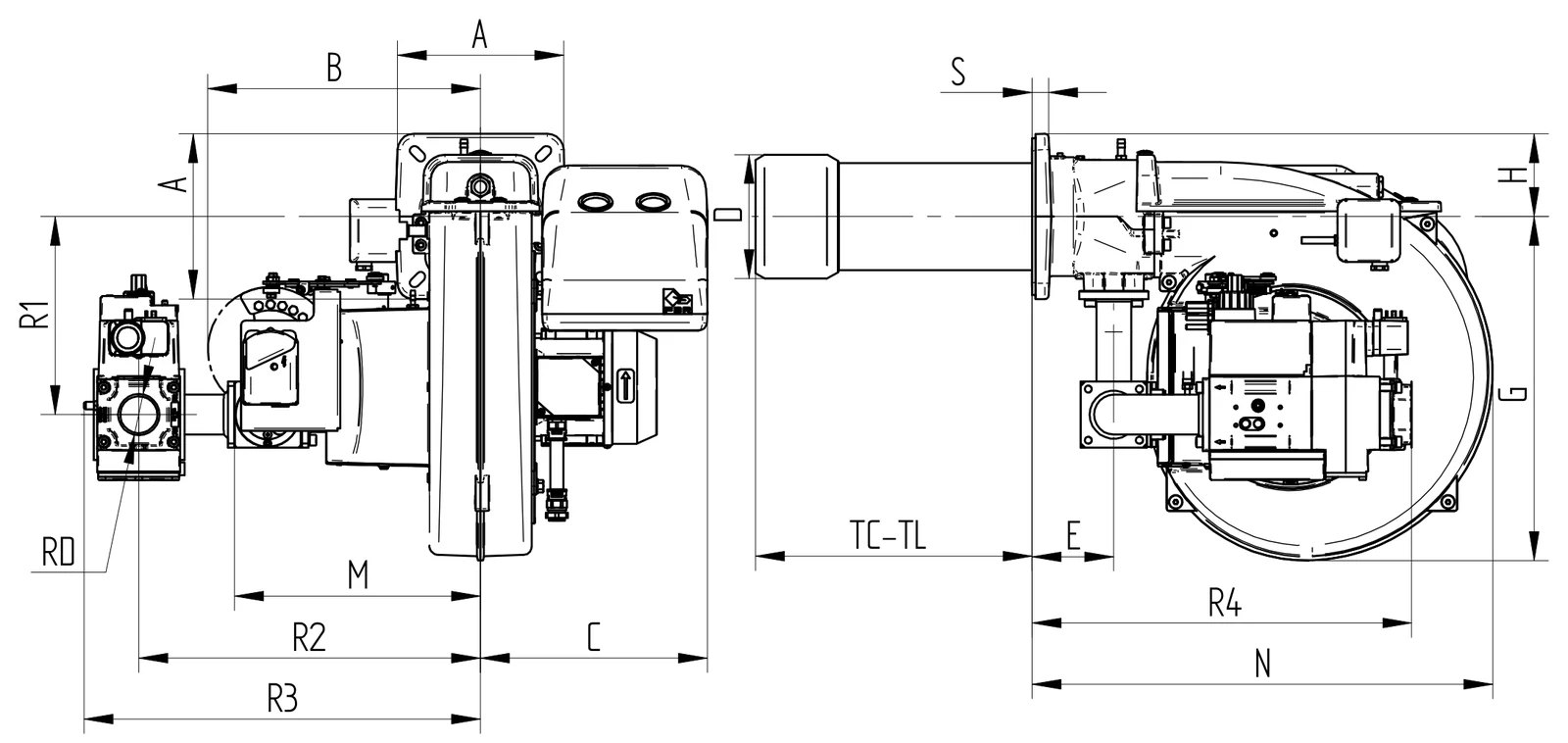

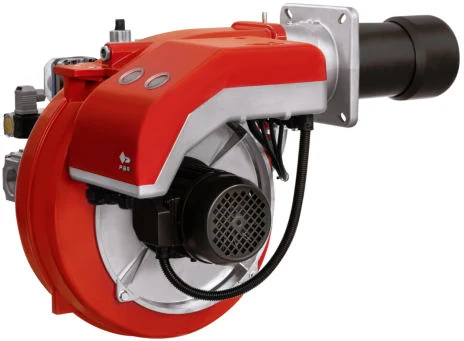

GAS XP 60/M EVO

A-topA-sideBCDEGHMNSTC-TLR1R2R3R4RD

Модель	A	B	C	D	E	G	H	M	N	S	TC	TL
GAS XP 60/M EVO	200	330	275	150	99	417	100	298	558	20	250	335

Значения в мм по техническому листу SK073015_2_B. Размеры R1–R4 и RD относятся к газовой арматуре и вынесены в таблицу ниже — на габариты самой горелки выбор рампы не влияет. TC и TL — короткая (250 мм) и длинная (335 мм) жаровая труба. Длину подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	R1	R2	R3	R4	RD
D1"-S	240	414	472	444	Rp 1"
D1"1/4-S	240	414	472	444	Rp 1"1/4
D1"1/2-S	240	414	480	460	Rp 1"1/2

Размеры относятся к газовой арматуре. Обозначения R1–R4 и RD показаны на том же чертеже выше. На габариты самой горелки выбор рампы не влияет: меняются только R3, R4 и присоединительная резьба RD.

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M (резьба)	N min	N*	N max
GAS XP 60/M EVO	205	205	226	M10	160	160	180

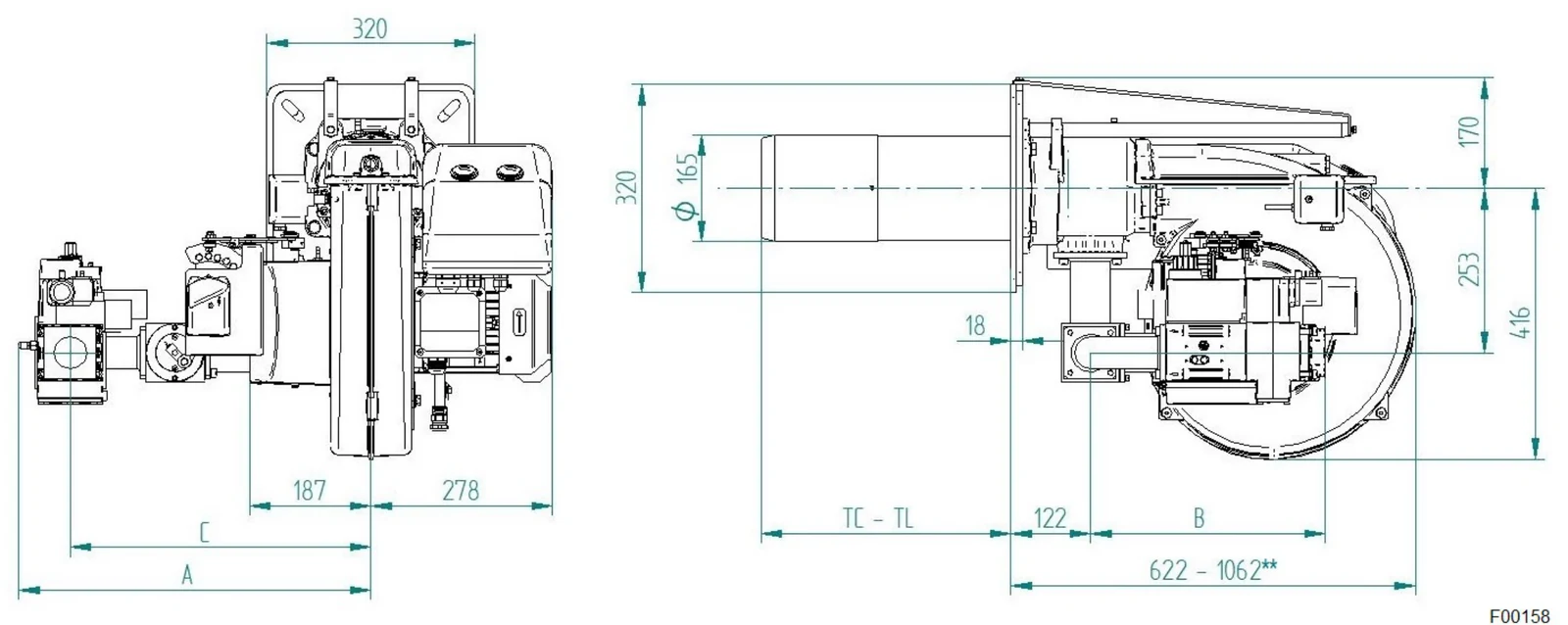

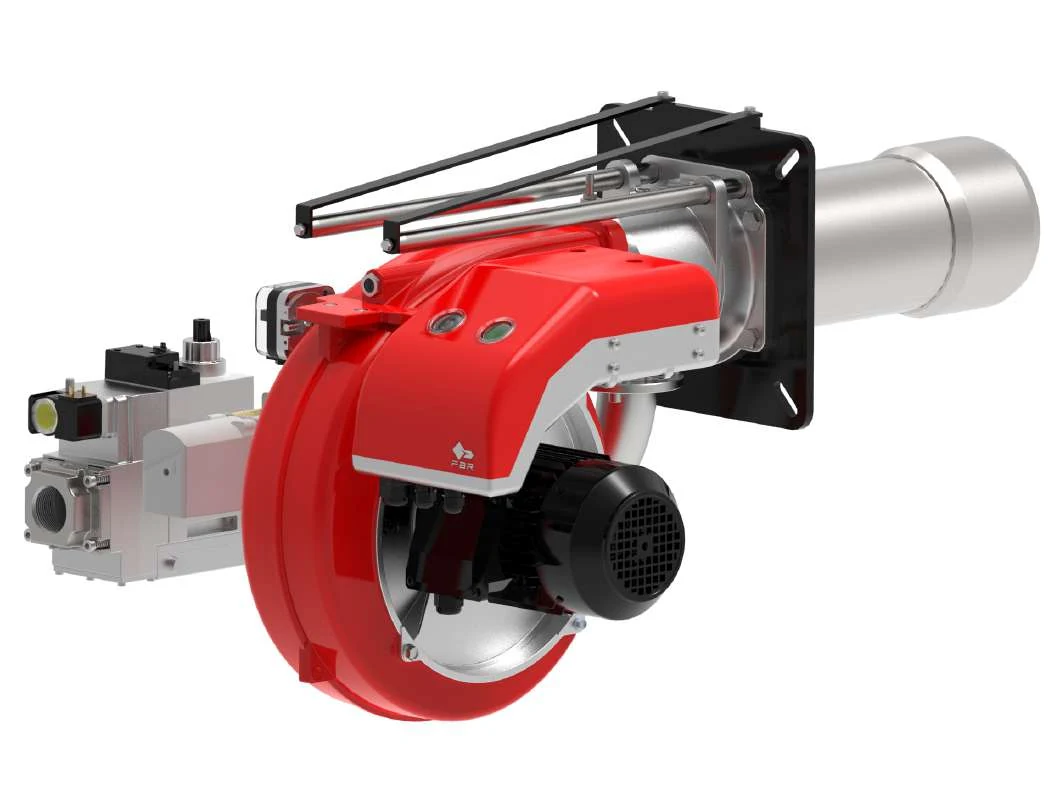

GAS XP 80/M

Ø165TC-TLABC

Модель	Ø жаровой трубы	TC	TL
GAS XP 80/M	165	250	385

Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Размер 622–1062 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания, её нужно закладывать при планировке котельной. Размеры A, B и C зависят от газовой рампы и вынесены в таблицу ниже. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	A	B	C
D1"1/4-S	520	345*	462
D1"1/2-S	541	361	462
D2"-S	541	361	462
DN65-FS65	663	430	556

Размеры A, B и C показаны на чертеже выше и зависят только от выбранной газовой арматуры — на габариты самой горелки она не влияет. У рампы D1"1/4-S в размер B входят 66 мм переходника (код 057020).

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
GAS XP 80/M	310	365	M12	185	185	250

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

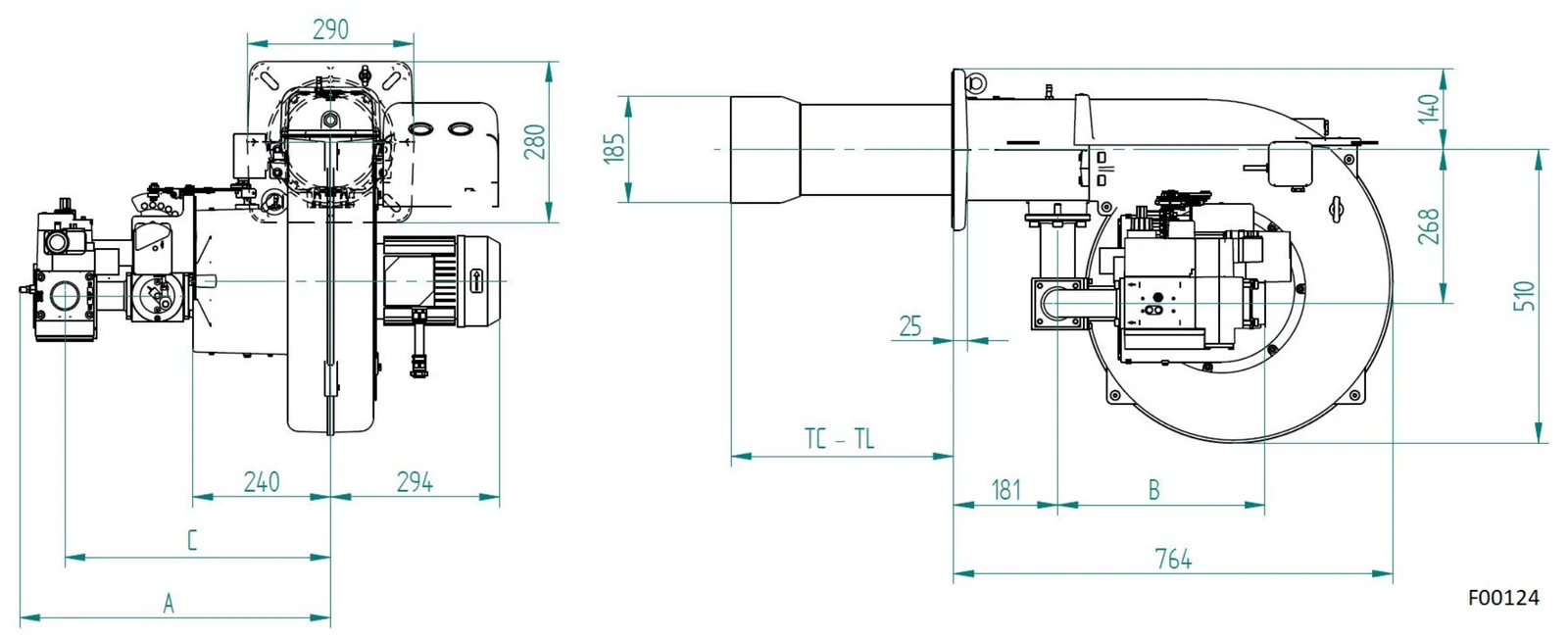

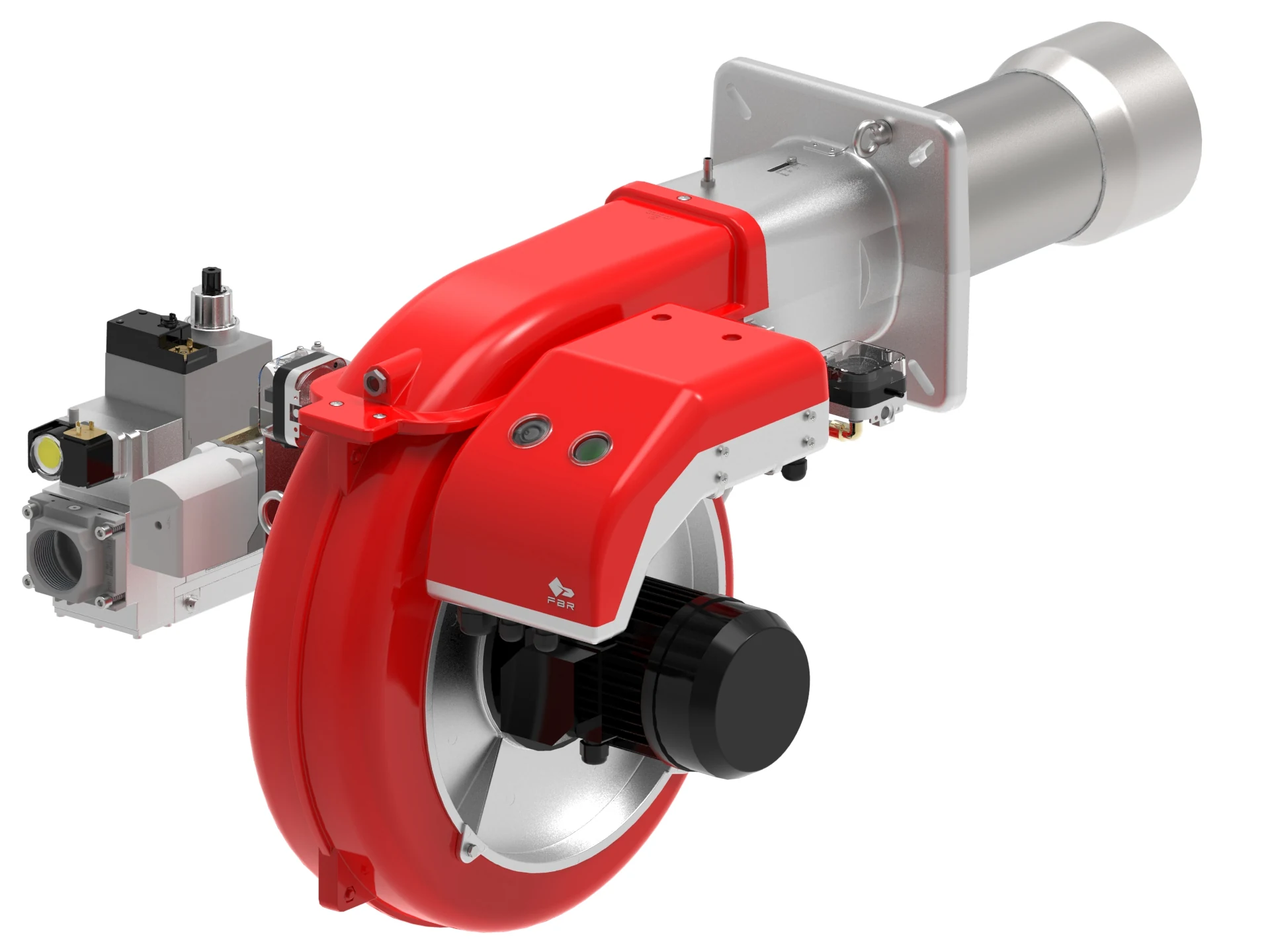

GAS P 100/M EVO

Ø185TC-TLABC

Модель	Ø жаровой трубы	TC	TL
GAS P 100/M EVO	185	252	387

Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Размер 764 мм на виде сбоку — общая глубина горелки с газовой арматурой. Размеры A, B и C зависят от газовой рампы и вынесены в таблицу ниже. Длины жаровой трубы даны по техлисту (252/387); русскоязычное руководство 073067_2B для XP 80/M и P 100/M разом указывает 250/385. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	A	B	C
D1"1/4-S	520	347	462
D1"1/2-S	541	361	462
D2"-S	541	361	462
DN65-FS65	663	430	556
DN80-FS80	663	430	556

Размеры A, B и C показаны на чертеже выше и зависят только от выбранной газовой арматуры — на габариты самой горелки она не влияет.

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
GAS P 100/M EVO	275	325	M12	195	195	250

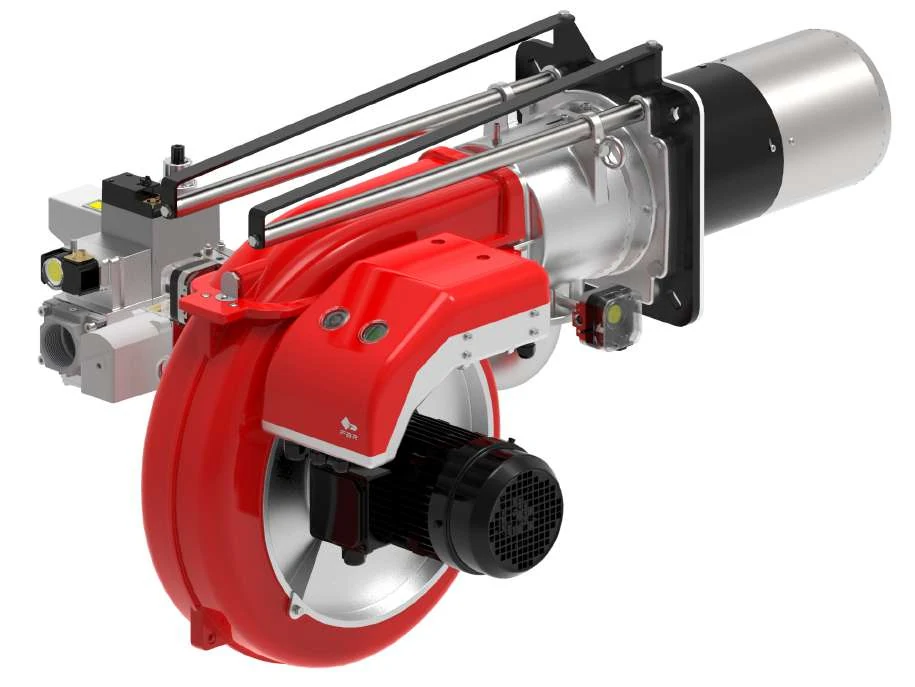

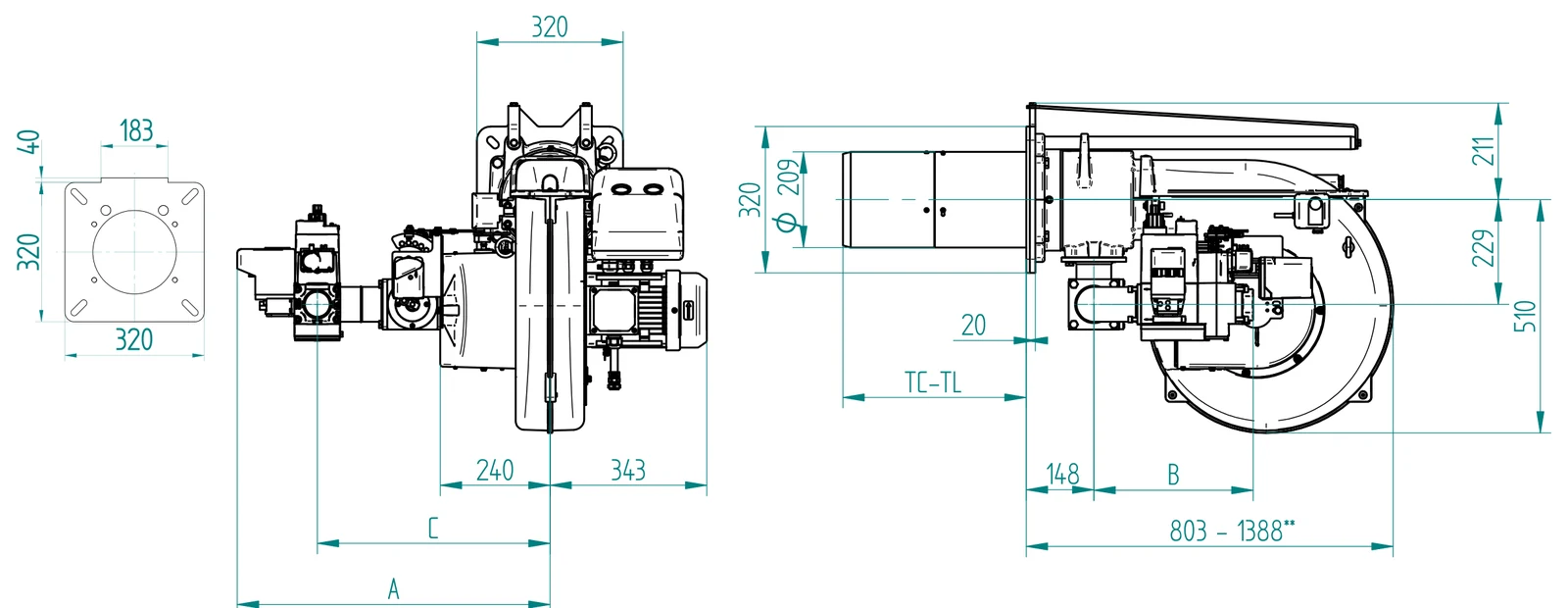

GAS P 130/M EVO

Ø209TC-TLABC

Модель	Ø жаровой трубы	TC	TL
GAS P 130/M EVO	209	280	400

Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Размер 803–1388 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания, её нужно закладывать при планировке котельной. Размеры A, B и C зависят от газовой рампы и вынесены в таблицу ниже. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	A	B	C
D2"-S	684	350	510
DN65-FS65	686	393	510
DN80-FS80	740	433	550

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
GAS P 130/M EVO	340	368	M14	220	220	250

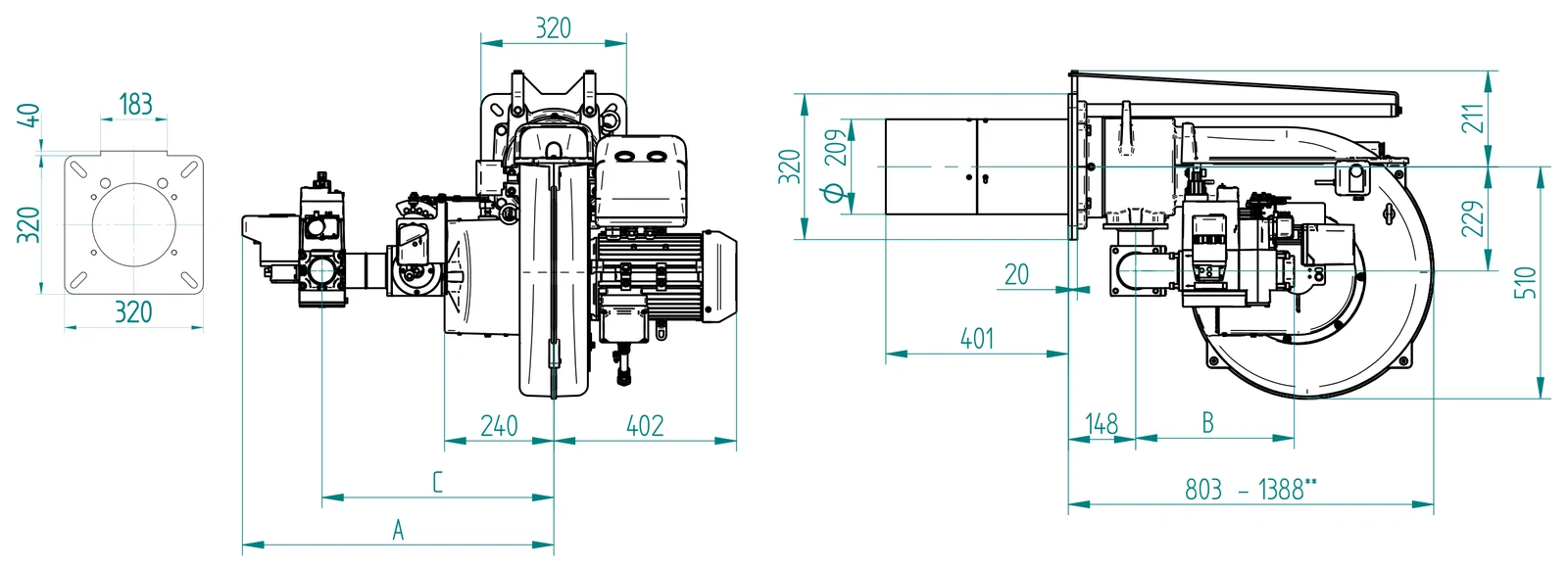

GAS P 160/M

Ø209TC-TLABC

Модель	Ø жаровой трубы	TC	TL
GAS P 160/M	209	280	400

Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Размер 803–1388 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания, её нужно закладывать при планировке котельной. Размеры A, B и C зависят от газовой рампы и вынесены в таблицу ниже. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Газовая рампа	A	B	C
D2"-S	684	350	510
DN65-FS65	686	393	510
DN80-FS80	740	433	550

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
GAS P 160/M	340	368	M14	220	220	250

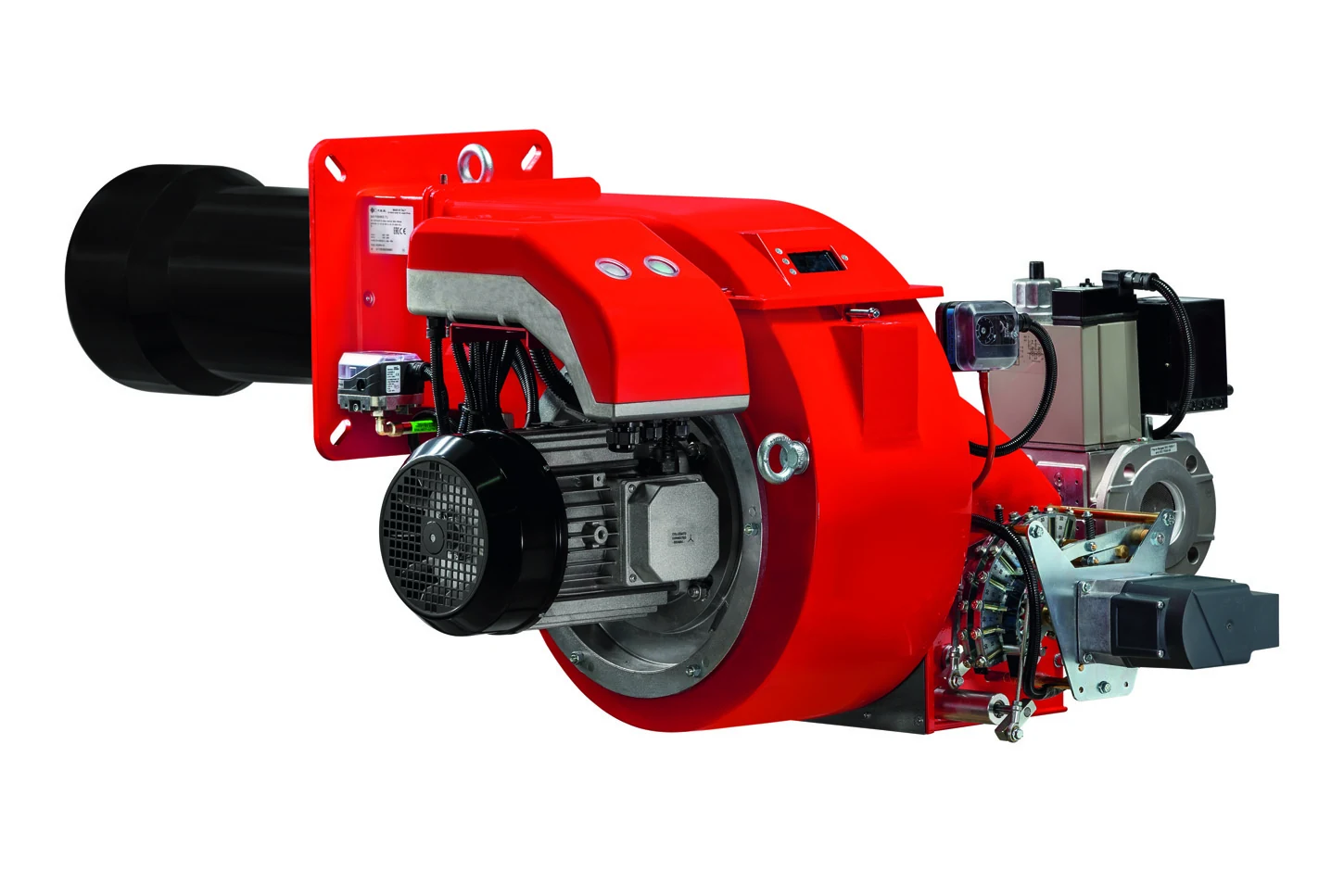

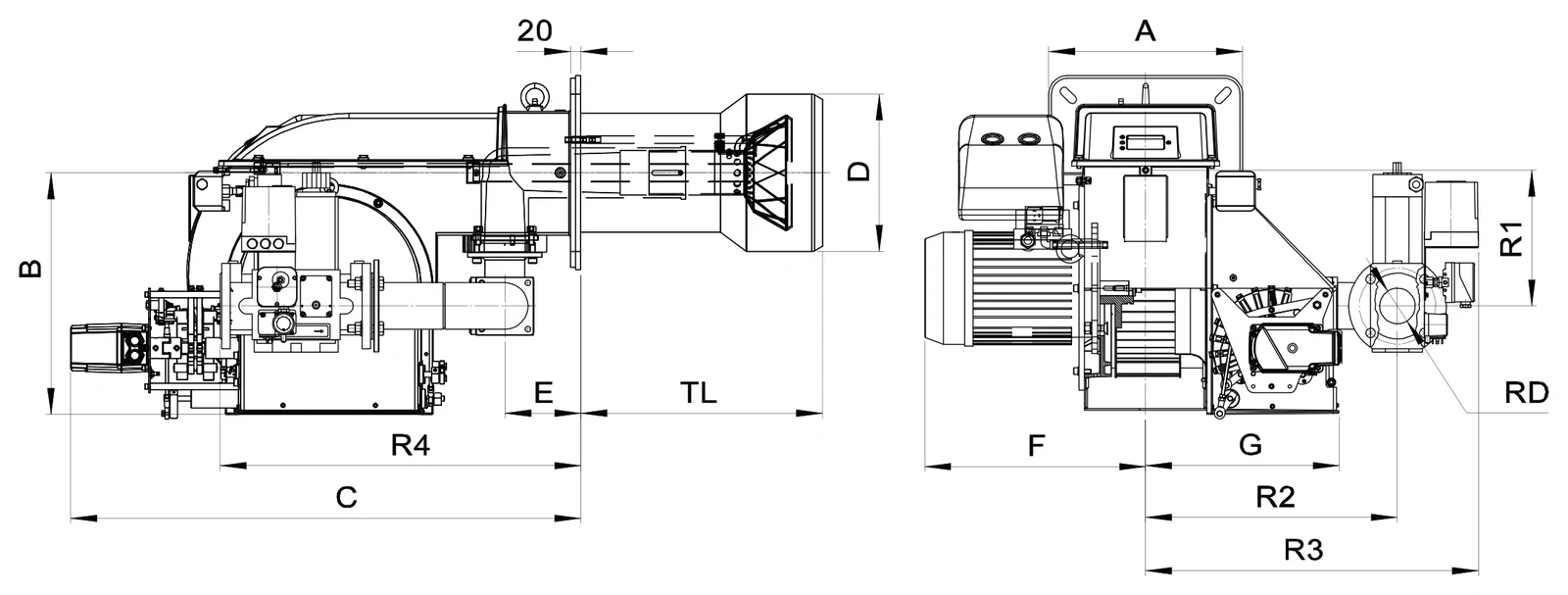

Серия GAS P 190/M – P 300/M MEC

DBETLR4CA-topA-sideR1RDFGR2R3

Модель	A	B	C	D	E	F	G	R1	TL
GAS P 190/M MEC	360	453	974	265	145	422	363	254	495
GAS P 250/M MEC	360	453	974	270	145	422	363	254	495
GAS P 300/M MEC	360	453	974	300	145	422	363	254	460

Значения в мм по техническому листу SK073057_B. Габариты корпуса A–G и R1 у одного типоразмера не зависят от рампы; всё, что меняется с арматурой, вынесено в таблицу ниже. Размер 20 на чертеже — толщина фланца. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Модель и рампа	R2	R3	R4	RD	Вес арматуры
GAS P 190/M D2" FS50	509	672	504	Rp 2	21 кг
GAS P 190/M DN65 FS65	480	634	688	DN65	40 кг
GAS P 190/M DN80 FS80	480	647	708	DN80	46 кг
GAS P 190/M DN100 FS100	480	654	748	DN100	52 кг
GAS P 250/M D2" FS50	509	672	504	Rp 2	21 кг
GAS P 250/M DN65 FS65	480	634	688	DN65	40 кг
GAS P 250/M DN80 FS80	480	647	708	DN80	46 кг
GAS P 250/M DN100 FS100	480	654	748	DN100	52 кг
GAS P 300/M D2" FS50	509	672	504	Rp 2	21 кг
GAS P 300/M DN65 FS65	480	634	688	DN65	40 кг
GAS P 300/M DN80 FS80	480	647	708	DN80	46 кг
GAS P 300/M DN100 FS100	480	654	748	DN100	52 кг

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GAS P 190/M MEC	396	424	438	M14	280	280	320
GAS P 250/M MEC	396	424	438	M14	280	280	320
GAS P 300/M MEC	396	424	438	M14	310	310	320

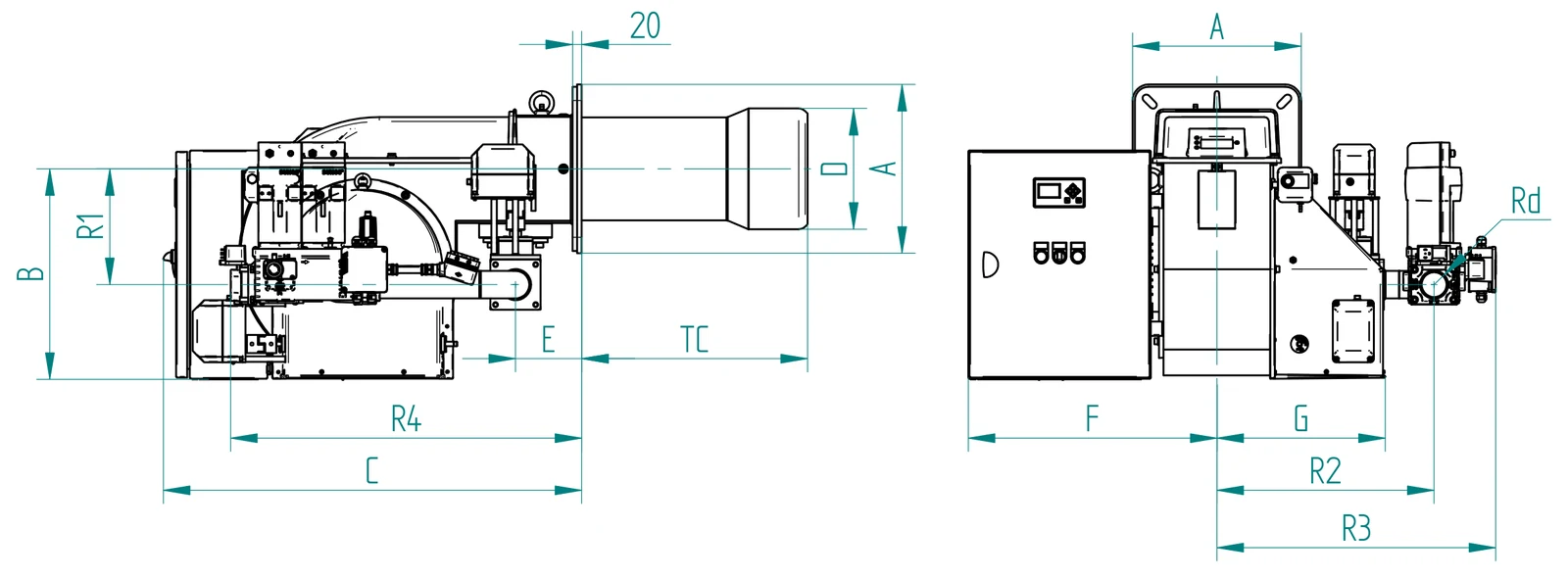

Серия GAS P 190/M – P 300/M EL

DBR1ETCR4CA-topA-sideRdFGR2R3

Модель	A	B	C	D	E	F	G	R1	TL
GAS P 190/M EL	370	460	920	265	145	545	370	254	495
GAS P 250/M EL	370	460	920	270	145	545	370	254	495
GAS P 300/M EL	370	460	920	300	145	545	370	254	460

Значения в мм по техническому листу SK073031_A. Габариты корпуса A–G и R1 у одного типоразмера не зависят от рампы; всё, что меняется с арматурой, вынесено в таблицу ниже. Размер 20 на чертеже — толщина фланца. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Модель и рампа	R2	R3	R4	RD	Вес арматуры
GAS P 190/M D2" FS50	476	611	770	Rp 2	21 кг
GAS P 190/M DN65 FS65	570	670	670	DN65	40 кг
GAS P 190/M DN80 FS80	510	710	710	DN80	46 кг
GAS P 190/M DN100 FS100	510	750	750	DN100	52 кг
GAS P 250/M D2" FS50	476	611	770	Rp 2	21 кг
GAS P 250/M DN65 FS65	570	720	670	DN65	40 кг
GAS P 250/M DN80 FS80	510	680	710	DN80	46 кг
GAS P 250/M DN100 FS100	510	690	750	DN100	52 кг
GAS P 300/M D2" FS50	476	611	770	Rp 2	21 кг
GAS P 300/M DN65 FS65	570	720	670	DN65	40 кг
GAS P 300/M DN80 FS80	510	680	710	DN80	46 кг
GAS P 300/M DN100 FS100	510	690	750	DN100	52 кг

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GAS P 190/M EL	396	424	438	M14	280	280	320
GAS P 250/M EL	396	424	438	M14	280	280	320
GAS P 300/M EL	396	424	438	M14	310	310	320

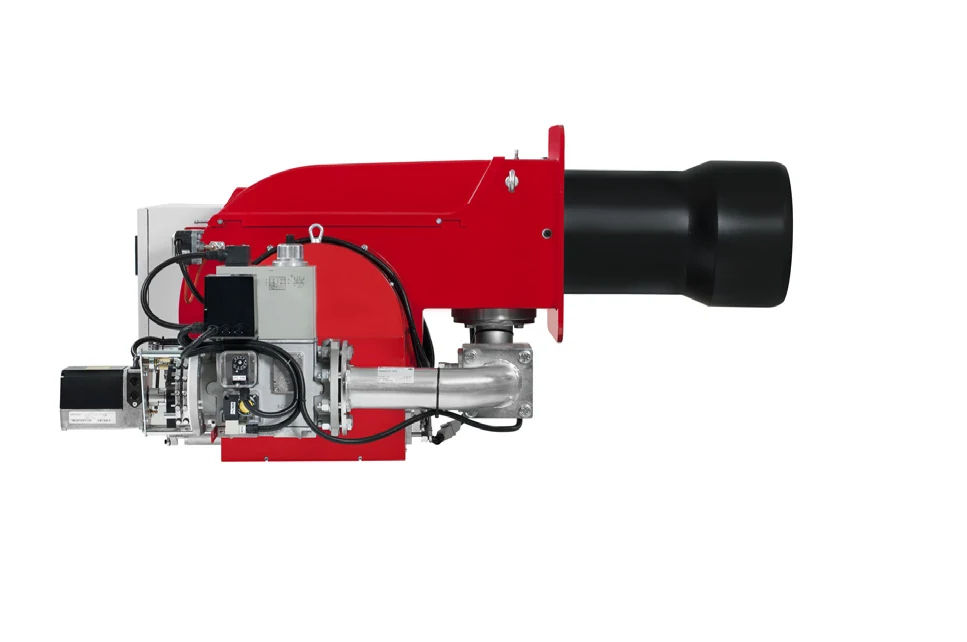

Серия GAS P 350/M – P 550/M EL EVO

DBETLR4CA-topA-sideR1RDFGR2R3

Модель	A	B	C	D	E	F	G	R1	TL
GAS P 350/M EL EVO	490	650	1167	342	159	595	425	316	515
GAS P 450/M EL EVO	490	650	1167	382	159	595	425	316	520
GAS P 550/M EL EVO	490	650	1167	402	159	595	425	316	520

Значения в мм по русскоязычному руководству 073063_3A — единственному документу завода именно на исполнение EL EVO. Чертёж с теми же буквенными обозначениями взят из техлиста SK073027_A (механическое исполнение MCE); числа в нём другие — у EL EVO корпус длиннее (C 1167 против 1118) и выше (B 650 против 481) из-за электрощита. Размер 22 на чертеже — толщина фланца. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Модель и рампа	R2	R3	R4	RD	Вес арматуры
GAS P 350/M D2"-S-F50	535	662	742	Rp 2	17 кг
GAS P 350/M DN65-S-F65	559	669	782	DN65	28 кг
GAS P 350/M DN80-S-F80	559	716	798	DN80	28.5 кг
GAS P 350/M DN100-S-F100	610	782	838	DN100	—
GAS P 450/M D2"-S-F50	535	662	742	Rp 2	17 кг
GAS P 450/M DN65-S-F65	559	669	782	DN65	28 кг
GAS P 450/M DN80-S-F80	559	716	798	DN80	28.5 кг
GAS P 450/M DN100-S-F100	610	782	838	DN100	—
GAS P 550/M D2"-S-F50	535	662	742	Rp 2	17 кг
GAS P 550/M DN65-S-F65	559	669	782	DN65	28 кг
GAS P 550/M DN80-S-F80	559	716	798	DN80	28.5 кг
GAS P 550/M DN100-S-F100	610	782	838	DN100	—

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GAS P 350/M EL EVO	552	552	580	M14	350	360	450
GAS P 450/M EL EVO	552	552	580	M14	390	400	450
GAS P 550/M EL EVO	552	552	580	M14	410	420	450

GAS P 650/M EL

DBETLR4CA-topA-sideR1RDFGR2R3

Модель	A	B	C	D	E	F	G	R1	TL
GAS P 650/M EL	490	481	1118	420	160	705	440	317	490

Значения в мм по техническому листу SK073027_A_en (GAS P650/MCE). Габариты корпуса A–G и R1 не зависят от рампы; всё, что меняется с арматурой, вынесено в таблицу ниже. Размер 22 на чертеже — толщина фланца. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Рампа	R2	R3	R4	RD	Вес арматуры
DN65 FS65	560	714	780	DN65	37 кг
DN80 FS80	560	727	800	DN80	47 кг
DN100 FS100	590	765	840	DN100	57 кг

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GAS P 650/M EL	552	552	580	M14	430	440	450

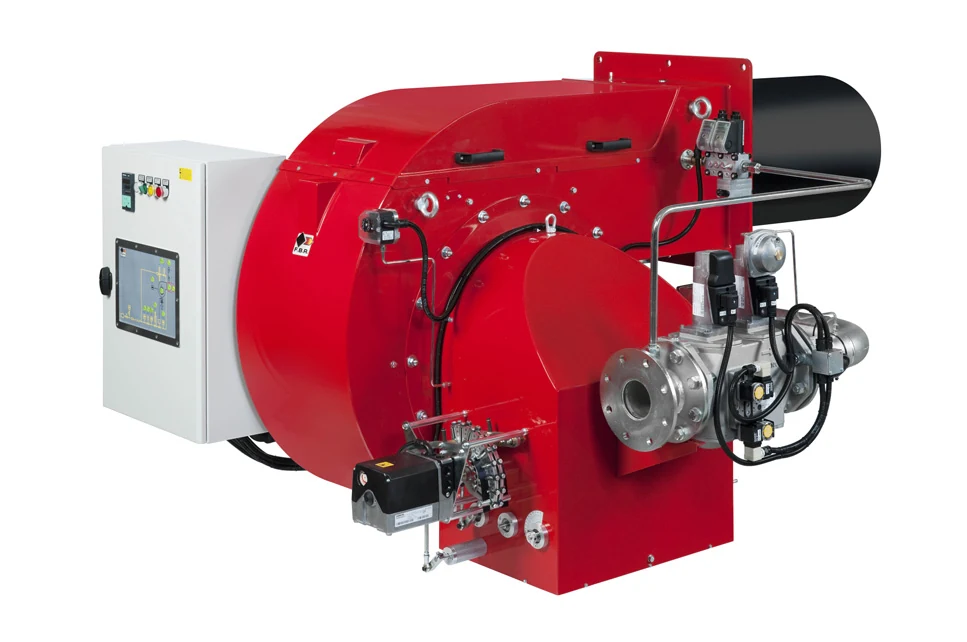

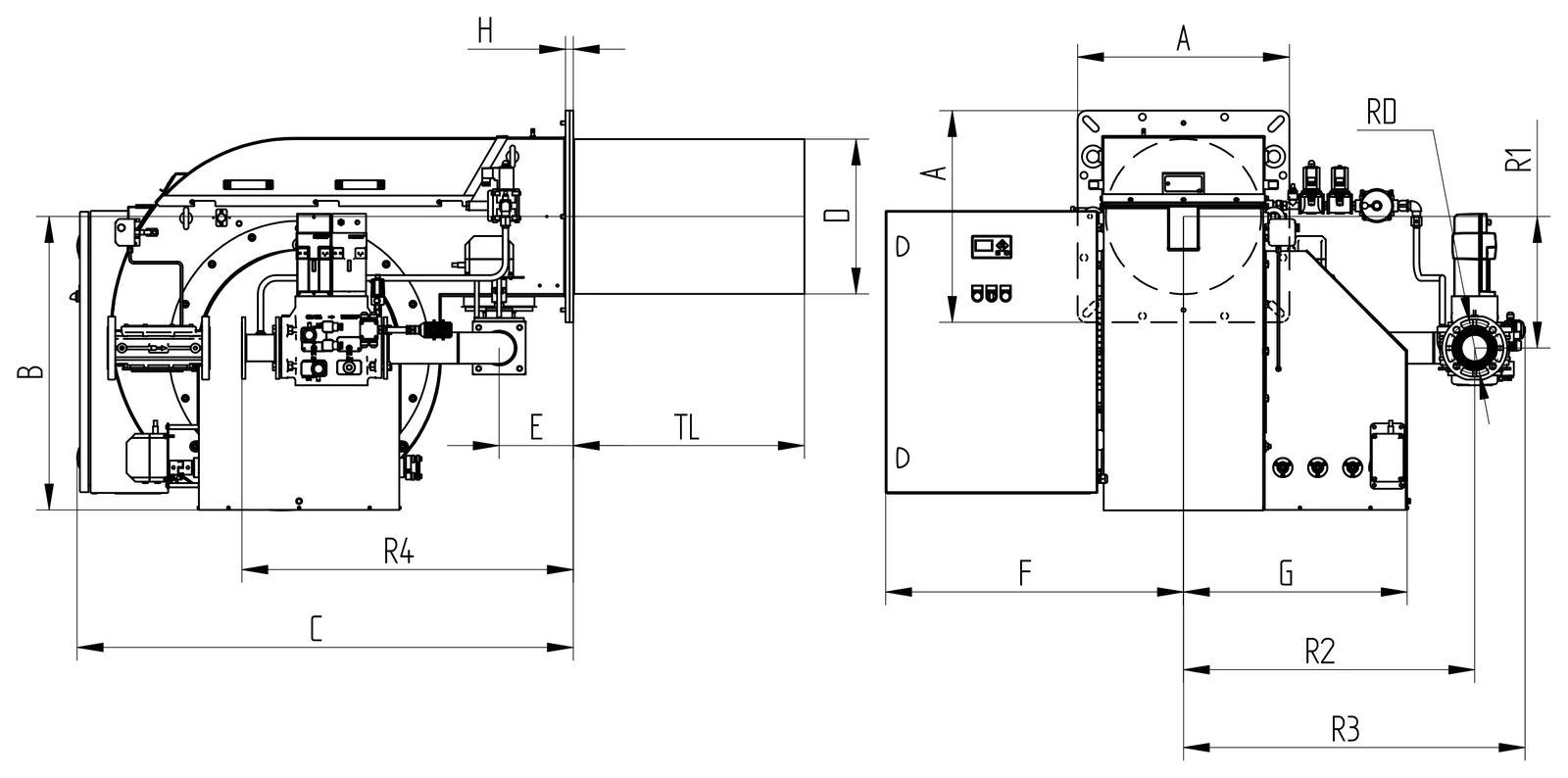

Серия GAS P 750/M – P 1800/M EL

HDBETLR4CA-topA-sideRDR1FGR2R3

Модель	A	B	C	D	E	F	G	H	R1	TL
GAS P 750/M EL	600	832	1431	439	210	845	660	22	373	655
GAS P 1000/M EL	600	832	1431	459	210	845	660	22	373	655
GAS P 1300/M EL	600	832	1431	499	210	845	660	22	373	655
GAS P 1500/M EL	600	832	1431	499	210	845	660	22	373	655
GAS P 1800/M EL	700	937	1578	540	222	900	660	22	441	685

Значения в мм по техническому листу SK073059_A_en. Габариты корпуса A–H и R1 у одного типоразмера не зависят от рампы; всё, что меняется с арматурой, вынесено в таблицу ниже. Русскоязычное руководство 073059_3_A даёт для тех же горелок чуть другие C, G и R1 (1403/654/525 у P 750/M – P 1500/M) — принят техлист. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания или фронтальными проходами зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.

Размеры газовой арматуры

Модель и рампа	R2	R3	R4	RD	Вес арматуры
GAS P 750/M DN65	825	968	940	DN65	22 кг
GAS P 750/M DN80	825	1015	960	DN80	24 кг
GAS P 750/M DN100	825	1080	1000	DN100	27 кг
GAS P 750/M DN125	825	1080	1050	DN125	32 кг
GAS P 1000/M DN80	825	1015	960	DN80	24 кг
GAS P 1000/M DN100	825	1080	1000	DN100	27 кг
GAS P 1000/M DN125	825	1080	1050	DN125	32 кг
GAS P 1300/M DN80	825	1015	960	DN80	24 кг
GAS P 1300/M DN100	825	1080	1000	DN100	27 кг
GAS P 1300/M DN125	825	1080	1050	DN125	32 кг
GAS P 1500/M DN80	825	1015	960	DN80	24 кг
GAS P 1500/M DN100	825	1080	1000	DN100	27 кг
GAS P 1500/M DN125	825	1080	1050	DN125	32 кг
GAS P 1800/M DN100	1024	1204	900	DN100	27 кг

Размеры R2–R4 и присоединение RD зависят от выбранной газовой арматуры и показаны на том же чертеже. «Вес арматуры» — транспортировочный вес газовой рампы отдельно от горелки. Перечислены рампы, для которых техлист даёт размеры; для P 1800/M это только DN100, хотя горелка поставляется и с DN125 и DN150 (см. давления в спецификации), а P 1500/M — и с DN150.

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	P min	P max
GAS P 750/M EL	707	778	778	M16	460	540
GAS P 1000/M EL	707	778	778	M16	480	540
GAS P 1300/M EL	707	778	778	M16	510	540
GAS P 1500/M EL	707	778	778	M16	510	540
GAS P 1800/M EL	806	890	890	M18	550	580

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, P — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер.

GAS X 2/M17.4 · 40.7–93 кВт1.7–9.4 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS X2/M CE TC	R. CE D3/4"- S	002731R057153	18	24
GAS X2/M CE TL	R. CE D3/4"- S	002732R057153	18	24

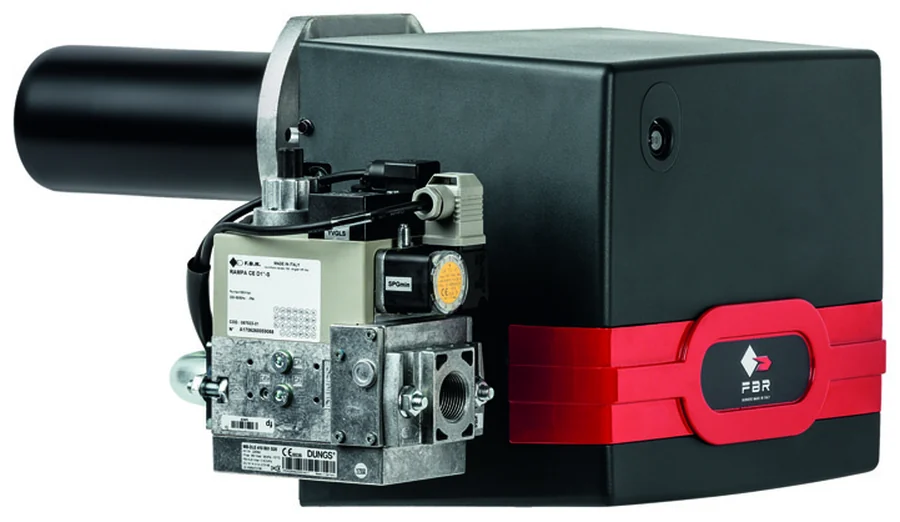

GAS X 3/M34.9 · 69.8–174 кВт3.5–17.4 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS X3/M CE TC	R. CE D1"- S	002702R057023	14	31
	R. CE D1"1/4 - S	002702R057025	11	29.5
	R. CE D1"1/2 - S	002702R057027	10	28
GAS X3/M CE TL	R. CE D1"- S	002703R057023	14	31
	R. CE D1"1/4 - S	002703R057025	11	29.5
	R. CE D1"1/2 - S	002703R057027	10	28

GAS X 4/M46.5 · 116–232 кВт4.6–23.2 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS X4/M CE TC	R. CE D1"- S	002706R057023	14	21
	R. CE D1"1/4 - S	002706R057025	11	19
	R. CE D1"1/2 - S	002706R057027	8	17
GAS X4/M CE TL	R. CE D1"- S	002707R057023	14	21
	R. CE D1"1/4 - S	002707R057025	11	19
	R. CE D1"1/2 - S	002707R057027	8	17

GAS X 5/M69.8 · 151–349 кВт7–35 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS X5/M CE TC EL	R. CE D1"- S	002764R057023	27	33
	R. CE- D1"1/4 – S	002764R057025	16	25
	R. CE- D1"1/2 – S	002764R057027	13	—
GAS X5/M CE TL EL	R. CE D1"- S	002765R057023	27	33
	R. CE- D1"1/4 – S	002765R057025	16	25
	R. CE- D1"1/2 – S	002765R057027	13	—

GAS XP 60/M107 · 232–630 кВт10.7–63.3 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS XP 60/M CE TC EVO	R. CE D1"-S	002448R057023	115.3	60
	R. CE D1"1/4 – S	002448R057025	54.5	37.4
	R. CE D1"1/2 – S	002448R057027	17.7	21.8
GAS XP 60/M CE TL EVO	R. CE D1"-S	002449R057023	115.3	60
	R. CE D1"1/4 – S	002449R057025	54.5	37.4
	R. CE D1"1/2 – S	002449R057027	17.7	21.8

GAS XP 80/M128 · 407–850 кВт12.8–85.3 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS XP 80/M CE TC	R. CE D1"1/4 – S	002455_41057025_31	94	53
	R. CE D1"1/2 – S	002455_41057027_31	24	24
	R. CE D2" – S	002455_41057048_31	21	23
	R. CE DN65-FS65	002455_41057050_31	15	21
GAS XP 80/M CE TL	R. CE D1"1/4 – S	002456_41057025_31	94	53
	R. CE D1"1/2 – S	002456_41057027_31	24	24
	R. CE D2" – S	002456_41057048_31	21	23
	R. CE DN65-FS65	002456_41057050_31	15	21

GAS P 100/M200 · 581–1163 кВт20.1–116.7 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 100/M CE TC EVO	R. CE D1"1/4 – S	002471R057025	87	59
	R. CE D1"1/2 – S	002471R057027	43	37
	R. CE D2" – S	002471R057048	33	32
	R. CE DN65-FS65	002471R057050	15	24
	R. CE DN80-FS80	под заказ	12	23
GAS P 100/M CE TL EVO	R. CE D1"1/4 – S	002472R057025	87	59
	R. CE D1"1/2 – S	002472R057027	43	37
	R. CE D2" – S	002472R057048	33	32
	R. CE DN65-FS65	002472R057050	15	24
	R. CE DN80-FS80	под заказ	12	23

GAS P 130/M240 · 712–1540 кВт24–155 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 130/M CE EVO TC	R. CE-CT D2" – S	002523_31057049_31	52.4	28.2
	R. CE-CT DN65-FS65	002523_31057051_31	29.9	21
	R. CE-CT DN80-FS80	002523_31057052_31	27.4	18.4
GAS P 130/M CE EVO TL	R. CE-CT D2" – S	002524_31057049_31	52.4	28.2
	R. CE-CT DN65-FS65	002524_31057051_31	29.9	21
	R. CE-CT DN80-FS80	002524_31057052_31	27.4	18.4

GAS P 160/M320 · 890–1915 кВт32.2–192 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 160/M CE TC	R. CE-CT D2" – S	002532_31057049_31	64.5	40.4
	R. CE-CT DN65-FS65	002532_31057051_31	35.8	29.2
	R. CE-CT DN80-FS80	002532_31057052_31	25.8	25.3
GAS P 160/M CE TL	R. CE-CT D2" – S	002533_31057049_31	64.5	40.4
	R. CE-CT DN65-FS65	002533_31057051_31	35.8	29.2
	R. CE-CT DN80-FS80	002533_31057052_31	25.8	25.3

GAS P 190/M349 · 1046–2209 кВт35–222 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 190/M CE TL EL	R. CE D2"- FS50	006875R056167_7	85	43
	R. CE DN65-FS65	006875R056168	46	31
	R. CE DN80-FS80	006875R056169	30	25
	R. CE DN100-FS100	006875R056170	21	—
GAS P 190/M CE TL MEC	R. CE-CT D2"-FS50	002500R053750	107	43
	R. CE-CT DN65-FS65	002500R053079	46	31
	R. CE-CT DN80-FS80	002500R053080	30	25
	R. CE-CT DN100-FS100	002500R053745	21	22

GAS P 250/M384 · 1163–2907 кВт39–292 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 250/M CE TL EL	R. CE D2"-FS50	006877R056167	140	94
	R. CE DN65-FS65	006877R056168	84	54
	R. CE DN80-FS80	006877R056169	56	45
	R. CE DN100-FS100	006877R056170	39	—
GAS P 250/M CE TL MEC	R. CE-CT D2"-FS50	002504R053750	181	94
	R. CE-CT DN65-FS65	002504R053079	84	54
	R. CE-CT DN80-FS80	002504R053080	56	45
	R. CE-CT DN100-FS100	002504R053745	39	38

GAS P 300/M465 · 1395–3488 кВт47–351 м³/ч2 модели →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 300/M CE TL EL	R. CE D2" – FS50	002871R056167	225	120
	R. CE DN65-FS65	002871R056168	112	62
	R. CE DN80-FS80	002871R056169	72	48
	R. CE DN100-FS100	002871R056170	52	—
GAS P 300/M CE TL MEC	R. CE-CT D2" – FS50	002836R053750	268	120
	R. CE-CT DN65-FS65	002836R053079	112	62
	R. CE-CT DN80-FS80	002836R053080	72	48
	R. CE-CT DN100-FS100	002836R053745	52	40

GAS P 350/M465 · 1395–4070 кВт47–409 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 350/M CE TL EL EVO	R. CE D2"-S-F50	002933R056175	196.6	—
	R. CE DN65-S-F65	002933R055201	63.4	—
	R. CE DN80-S-F80	002933R055202	51.4	—
	R.CE DN100-S-F100	002933R055203	40	—

GAS P 450/M465 · 1860–5232 кВт58–526 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 450/M CE TL EL EVO	R. CE D2"–S-F50	002941R056175	319	—
	R. CE DN65-S-F65	002941R055201	98.6	—
	R. CE DN80-S-F80	002941R055202	95.7	—
	R.CE DN100-S-F100	002941R055203	60.3	—

GAS P 550/M500 · 2325–6395 кВт70–647 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 550/M CE TL EL EVO	R. CE D2"-S-F50	002943R056175	463	—
	R. CE DN65-S-F65	002943R055201	133.8	—
	R. CE DN80-S-F80	002943R055202	102.5	—
	R.CE DN100-S-F100	002943R055203	76.4	—

GAS P 650/M1163 · 3488–7558 кВт117–760 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 650/M CE TL EL	R. CE DN65-S-F65	под заказ	260	189
	R. CE DN80-S-FS80	под заказ	233	121
	R. CE DN100-S-F100	под заказ	118	76

GAS P 750/M1395 · 3953–8721 кВт140–877 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 750/M CE TL EL	R. CE DN65-S-F65	под заказ	271	105
	R. CE DN80-S-F80	под заказ	156	60
	R. CE DN100-S-F100	под заказ	101	39

GAS P 1000/M1395 · 3953–11628 кВт140–1170 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 1000/M CE TL EL	R. CE DN65-S-F65	под заказ	510	—
	R. CE DN80-S-F80	под заказ	285	110
	R. CE DN100-S-F100	под заказ	176	68
	R. CE DN125-S-F125	под заказ	130	50

GAS P 1300/M1977 · 4186–13372 кВт199–1345 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 1300/M CE TL EL	R. CE DN65-S-F65	под заказ	320	—
	R. CE DN80-S-F80	под заказ	366	141
	R. CE DN100-S-F100	под заказ	248	95
	R. CE DN125-S-F125	под заказ	180	70

GAS P 1500/M1977 · 4186–15116 кВт199–1520 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 1500/M CE TL EL	R. CE DN80-S-F80	под заказ	460	177
	R. CE DN100-S-F100	под заказ	310	119
	R. CE DN125-S-F125	под заказ	225	87
	R. CE DN150-S-F150	под заказ	206	79

GAS P 1800/M2325 · 5814–17442 кВт234–1754 м³/ч1 модель →

Модификация	Газовая рампа	Артикул	Мин. давление, газ (мбар)	Мин. давление, СУГ (мбар)
GAS P 1800/M CE TL EL	R. CE DN100-S-F100	под заказ	370	—
	R. CE DN125-S-F125	под заказ	307	—
	R. CE DN150-S-F150	под заказ	287	—

Расшифровка маркировки

Двухступенчато-прогрессивная; с комплектом модуляции — модулируемая

Исполнение газовых серий X, XP, P; не знак допуска — соответствие CE заявлено в большинстве техлистов FBR

Электронный кулачок: независимые сервоприводы, соотношение задаёт электронный блок

Короткая пламенная труба

Длинная пламенная труба

Рампа

Типоразмер газовой рампы: D3/4"-S, D1"-S, D1"1/4-S, D1"1/2-S — от него зависит минимальное давление газа

EVO

Вентилятор с загнутыми назад лопатками (по техлистам); полное содержание исполнения производитель не раскрывает

MEC

Механический кулачок: один сервопривод ведёт заслонку и топливо

!Заводские параметры предварительной настройки из руководства производителя. Значения даны для сопротивления камеры сгорания 0,1 мбар — это отправная точка, а не готовая настройка.Окончательную регулировку выполняют по газоанализатору, силами квалифицированного персонала.

GAS X2/M

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[Отметка №]	[мбар]	[м³/ч]	[мбар]	[Отметка №]	[мбар]
15	35	0	1.8	1.4	1.5	2	4.1	6.2	8	6.1
15	40	0.5	1.8	0.9	1.5	1.5	4.7	6.3	8.5	5.4
17	50	1.5	2	1	1.5	1.5	5.8	6.7	9	5.3
20	60	3	2.3	1	2	1.2	7	7	10	4.8
23	70	4	2.7	1.1	3.5	1.3	8.2	8.3	11	4.8
26	80	5	3	1.3	4	1.4	9.3	9.4	12	5

Источник: Руководство 073030_2A (стр. 11)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[Отметка №]	[мбар]	[м³/ч]	[мбар]	[Отметка №]	[мбар]
15	35	0	0.7	2	1.5	2	1.6	8.6	8	6.1
15	40	0.5	0.7	1.6	1.5	1.5	1.8	10.9	8.5	5.4
17	50	1.5	0.8	1.6	1.5	1.5	2.3	13.6	9	5.3
20	60	3	0.9	1.8	2	1.2	2.7	16.2	10	4.8
23	70	4	1	2.2	3.5	1.3	3.2	17.8	11	4.8
26	80	5	1.2	2.4	4	1.4	3.6	21.9	12	5

Источник: Руководство 073030_2A (стр. 12)

GAS X3/M

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха в смесит. камере	1-я ступень: давление воздуха на реле давления	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха в смесит. камере	2-я ступень: давление воздуха на реле давления
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]
30	60	0	3.5	0.6	3.5	0.8	0.9	7	2.5	10	2.3	3.5
30	70	0.5	3.5	0.5	3.5	0.6	0.8	8.2	3	12.5	2.9	4.5
30	80	1	3.5	0.4	3.5	0.5	0.7	9.3	3.9	15	3.4	4.9
30	90	1.5	3.5	0.3	3.5	0.4	0.7	10.5	4.2	15	3.9	5.2
33	100	2	3.9	0.4	4	0.5	0.7	11.7	5	17.5	4.6	5.8
36	110	2.5	4.2	0.4	4.5	0.5	0.8	12.9	5.4	20	4.9	6.2
40	120	3	4.7	0.6	5	0.5	0.9	14	6.2	25	5.7	7
43	130	3.5	5	0.7	5.5	0.6	1	15.2	6.9	27.5	6.1	7.4
46	140	4	5.4	0.7	6	0.6	1.1	16.4	7.6	37.5	6.7	8
50	150	5	5.8	0.9	6	0.7	1.3	17.5	8	45	7.2	8.2

Источник: Руководство 073030_2A (стр. 13)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха в смесит. камере	1-я ступень: давление воздуха на реле давления	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха в смесит. камере	2-я ступень: давление воздуха на реле давления
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]
30	60	0	1.4	1.7	3.5	0.8	0.9	2.7	6.3	10	2.3	3.5
30	70	0.5	1.4	1.5	3.5	0.6	0.8	3.2	8.5	12.5	2.9	4.5
30	80	1	1.4	1.4	3.5	0.5	0.7	3.6	10.5	15	3.4	4.9
30	90	1.5	1.4	1.1	3.5	0.4	0.7	4.1	12	15	3.9	5.2
33	100	2	1.5	1.4	4	0.5	0.7	4.5	14.4	17.5	4.6	5.8
36	110	2.5	1.6	1.6	4.5	0.5	0.8	5	16.4	20	4.9	6.2
40	120	3	1.8	1.8	5	0.5	0.9	5.4	19.6	25	5.7	7
43	130	3.5	1.9	2.4	5.5	0.6	1	5.9	21.4	27.5	6.1	7.4
46	140	4	2.1	3	6	0.6	1.1	6.3	25.4	37.5	6.7	8
50	150	5	2.3	3.5	6	0.7	1.3	6.8	28.6	45	7.2	8.2

Источник: Руководство 073030_2A (стр. 14)

GAS X4/M

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха в смесит. камере	1-я ступень: давление воздуха на реле давления	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха в смесит. камере	2-я ступень: давление воздуха на реле давления
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]
40	100	0	4.7	0.3	4	0.3	0.9	11.7	3.2	12.5	2.8	3.9
40	120	1.5	4.7	0.2	4	0.2	0.7	14	3.5	17.5	3	4.2
46	140	3	5.4	0.2	4.5	0.2	0.8	16.4	3.9	20	3.3	4.8
53	160	5	6.2	0.2	5	0.1	0.9	18.7	4.2	25	3.4	5
60	180	6.5	7	0.3	7.5	0.2	1.2	21	5	27.5	3.6	5.8
66	200	8	7.7	0.4	8.5	0.3	1.4	23.4	5.7	35	4.1	6.7

Источник: Руководство 073030_2A (стр. 15)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесит. комплекта	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха в смесит. камере	1-я ступень: давление воздуха на реле давления	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха в смесит. камере	2-я ступень: давление воздуха на реле давления
[Мкал/ч]	[Мкал/ч]	[Отметка №]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]	[мбар]
40	100	0	1.8	0.9	4	0.3	0.9	4.5	6.2	12.5	2.8	3.9
40	120	1.5	1.8	0.6	4	0.2	0.7	5.4	7.4	17.5	3	4.2
46	140	3	2.1	0.7	4.5	0.2	0.8	6.3	9.1	20	3.3	4.8
53	160	5	2.4	0.9	5	0.1	0.9	7.2	11.2	25	3.4	5
60	180	6.5	2.7	1.3	7.5	0.2	1.2	8.1	13	27.5	3.6	5.8
66	200	8	3	1.7	8.5	0.3	1.4	9	15.6	35	4.1	6.7

Источник: Руководство 073030_2A (стр. 16)

GAS X5/M EL

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесительной камеры	1-я ступень: расход G20	1-я ступень: давление в камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха вентиляции	2-я ступень: расход G20	2-я ступень: давление в камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха вентиляции
[Мкал/ч]	[Мкал/ч]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
50	130	0	5.8	0.1	2	0.1	15.2	1.9	10	3.5
50	150	1	5.8	0.1	2	0.1	17.5	2.6	12.5	4.8
50	175	2	5.8	0.1	2	0.1	20.4	3.4	15	5.4
50	200	3	5.8	0.1	2	0.1	23.4	4.3	17.5	5.8
50	225	4	5.8	0.1	2	0.1	26.3	5.7	20	6
50	250	5	5.8	0.1	2	0.1	29.2	6.7	22.5	6.1
50	275	6	6.4	0.2	2	0.1	32.1	8.1	25	6.6
50	301	8	7	0.2	2	0.1	35.2	9.5	27.5	6.4

Источник: Руководство 073037_10_31A (стр. 20)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесительной камеры	1-я ступень: расход G31	1-я ступень: давление в камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха вентиляции	2-я ступень: расход G31	2-я ступень: давление в камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха вентиляции
[Мкал/ч]	[Мкал/ч]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
50	130	0	2.3	0.8	2	0.1	5.9	5.6	10	3.5
50	150	1	2.3	0.8	2	0.1	6.8	7.3	12.5	4.8
50	175	2	2.3	0.8	2	0.1	7.9	9.3	15	5.4
50	200	3	2.3	0.8	2	0.1	9	11.1	17.5	5.8
50	225	4	2.3	0.8	2	0.1	10.2	12.8	20	6
50	250	5	5.8	0.8	2	0.1	11.3	14.7	22.5	6.1
55	275	6	2.5	0.9	2	0.1	12.4	16.5	25	6.6
60	301	8	2.7	0.9	2	0.1	13.6	18.3	27.5	6.4

Источник: Руководство 073037_10_31A (стр. 21)

GAS XP 60/M EVO

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
107	232	1	10.8	0.4	0.5	1	23.3	1.6	2.3	4.6
107	250	1.5	10.8	0.4	0.5	0.8	25.1	1.9	2.5	4.7
107	300	2	10.8	0.4	0.5	0.7	30.1	2.9	3.3	6.2
107	350	2.5	10.8	0.4	0.5	0.6	35.2	3.8	3.8	7.7
107	400	3	10.8	0.4	0.5	0.5	40.2	4.6	4.2	9.2
107	450	4	10.8	0.4	0.5	0.4	45.2	5.3	4.5	9.6
107	500	5	10.8	0.4	0.5	0.3	50.2	7.3	5	10.4
110	550	6	11.1	0.5	1	0.4	55.3	8.5	6.5	11.7
120	600	7	12.1	0.5	1	0.4	60.3	9.8	8	11.2
126	630	8	12.7	0.6	1	0.4	63.3	10.5	8	10.9

Источник: Руководство 073015_5_A (стр. 19)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
107	232	1	4.2	1.1	0.3	0.8	9	5.1	2.3	3.9
107	250	1.5	4.2	1	0.3	0.7	9.7	5.9	2.5	4.4
107	300	2	4.2	0.9	0.3	0.6	11.7	7.5	3.3	5.9
107	350	2.5	4.2	0.9	0.3	0.4	13.6	9.2	3.8	7.4
107	400	3	4.2	0.8	0.3	0.1	15.6	11	4.2	8.7
107	450	4	4.2	0.7	0.3	0.3	17.5	12.3	4.5	9.3
107	500	5	4.2	0.7	0.3	0.2	19.5	14.2	5	10.3
110	550	6	4.3	0.6	0.5	0.4	21.4	16.4	6.5	11.6
120	600	7	4.7	0.7	0.8	0.5	23.3	17.8	8	11.6
126	630	8	4.9	0.9	0.8	0.4	24.5	19	8	11

Источник: Руководство 073015_5_A (стр. 19)

GAS XP 80/M

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
128	407	5	12.9	40.9	0.3	2.7	0.5	3.5	0.1	5.4
128	450	5	12.9	45.2	0.3	3.3	0.5	3.7	0.1	6.6
128	500	10	12.9	50.3	0.3	4	0.5	4	0.1	5.8
128	550	10	12.9	55.3	0.3	4.8	0.5	4.5	0.1	7
128	600	20	12.9	60.3	0.3	5.8	0.5	5	0.1	7.2
128	650	20	12.9	65.3	0.3	6.8	0.5	5.2	0.1	8.5
140	700	25	14.1	70.4	0.4	7.7	1	5.5	0.1	8
150	750	25	15.1	75.4	0.4	8.8	1	5.8	0.1	9.2
160	800	30	16.1	80.4	0.5	9.8	1	6.2	0.1	10.2
170	850	30	17.1	85.4	0.5	10.9	1.2	6.5	0.1	10.7

Источник: Руководство 073067_2B (стр. 21)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
128	407	5	5	15.8	0.5	4.9	0.5	3.7	0.1	5.5
128	450	5	5	17.5	0.5	6	0.5	3.8	0.1	6.7
128	500	10	5	19.5	0.5	7.1	0.5	4	0.1	6.2
128	550	10	5	21.4	0.5	8.6	0.5	4.4	0.1	7.5
128	600	20	5	23.3	0.5	9.8	0.5	4.7	0.1	7
128	650	20	5	25.3	0.5	11.5	0.5	5	0.1	8.2
140	700	25	5.4	27.2	0.7	12.9	0.8	5.3	0.1	8.1
150	750	25	5.8	29.2	0.8	14.8	1	5.8	0.1	9.3
160	800	30	6.2	31.1	1	16.9	1	6	0.1	9.7
170	850	30	6.6	33.1	1.1	18.6	1.2	6.2	0.1	10.2

Источник: Руководство 073067_2B (стр. 21)

GAS P 100/M EVO

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
200	580	0	20.1	58.3	0.4	2.3	1	3	1.1	10.3
200	700	6	20.1	70.4	0.4	3.8	1	3.5	1	10.8
200	800	12	20.1	80.4	0.4	4.6	1	4	0.8	11.8
200	900	18	20.1	90.5	0.4	6.3	1	4.3	0.5	12.9
200	1000	24	20.1	100.5	0.4	7.7	1	4.5	0.5	13.1
232	1163	30	23.3	116.9	0.5	10.2	1	5.2	0.4	14.4

Источник: Руководство 073067_2B (стр. 22)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
200	581	0	7.8	22.6	0.5	5.6	1	3	1.2	9.4
200	700	6	7.8	27.2	0.5	8.2	1	3.7	0.8	11.2
200	800	12	7.8	31.1	0.5	11.2	1	4	0.5	11.2
200	900	18	7.8	35	0.7	13.8	1	4.2	0.5	11
200	1000	24	7.8	38.9	0.9	17.1	1.1	4.5	0.4	11.5
232	1163	30	9	45.3	1.1	22.4	1.2	5	0.5	13.3

Источник: Руководство 073067_2B (стр. 22)

GAS P 130/M EVO

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
237	711	0	23.8	71.5	0.5	3.9	1.2	2.8	0.3	4.1
237	800	2	23.8	80.4	0.6	5	1.2	3	0.3	4.5
237	900	3	23.8	90.5	0.6	6.3	1.2	3.2	0.3	5.6
237	1000	4	23.8	100.5	0.6	7.9	1.2	3.5	0.3	6.6
237	1100	5	23.8	110.6	0.5	9.3	1.2	3.9	0.3	7.5
237	1200	7	23.8	120.6	0.5	11.4	1.2	4.2	0.2	8.4
237	1300	8	23.8	130.7	0.5	13.4	1.2	4.9	0.2	9.4
237	1400	9	23.8	140.7	0.6	15.6	1.2	5.2	0.2	11
237	1542	10	23.8	155	0.6	19.2	1.2	6.2	0.2	12.7

Источник: Руководство 073067_2B (стр. 23)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
237	711	0	9.2	27.7	0.7	5.8	1.2	2.6	0.4	3.6
237	800	2	9.2	31.1	0.7	7	1.2	2.9	0.3	3.8
237	900	4	9.2	35	0.7	8.9	1.2	3.1	0.3	4.8
237	1000	5	9.2	38.9	0.6	10.5	1.2	3.5	0.3	5.4
237	1100	6	9.2	42.8	0.6	12.7	1.2	3.7	0.2	6.5
237	1200	7	9.2	46.7	0.6	15	1.2	4	0.2	7.4
237	1300	8	9.2	50.6	0.6	17.6	1.2	4.3	0.1	8.7
237	1400	9	9.2	54.5	0.6	19.6	1.2	5	0.1	9.6
237	1542	10	9.2	60	0.6	23.8	1.2	5.4	0.1	11.6

Источник: Руководство 073067_2B (стр. 23)

GAS P 160/M

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G20	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G20	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
316	890	0	31.8	89.4	0.2	2.2	1	2.9	0.1	2.6
316	1000	2	31.8	100.5	0.2	3	1	3.2	0.1	3.3
316	1100	3	31.8	110.6	0.2	3.8	1	3.4	0.1	4.1
316	1200	4	31.8	120.6	0.2	4.4	1	3.7	0.1	4.7
316	1300	5	31.8	130.7	0.2	5.4	1	4	0.1	5.4
316	1400	6	31.8	140.7	0.2	6.2	1	4.3	0.1	6.3
316	1500	7	31.8	150.8	0.2	7.2	1	4.5	0.1	6.9
316	1600	8	31.8	160.8	0.2	8	1	4.7	0.1	7.8
316	1700	9	31.8	170.9	0.2	9.3	1	5	0.1	8.4
316	1800	10	31.8	180.9	0.2	10.5	1	5.5	0.1	9.6
316	1900	10	31.8	191	0.2	11.8	1	6	0.1	10.8

Источник: Руководство 073067_2B (стр. 24)

Мощность 1-й ступени	Мощность 2-й ступени	Регулировка смесителя	1-я ступень: расход G31	1-я ступень: давление в смесительной камере	1-я ступень: открытие возд. заслонки	1-я ступень: давление воздуха	2-я ступень: расход G31	2-я ступень: давление в смесительной камере	2-я ступень: открытие возд. заслонки	2-я ступень: давление воздуха
[кВт]	[кВт]	[№ шпилек]	[м³/ч]	[мбар]	[°]	[мбар]	[м³/ч]	[мбар]	[°]	[мбар]
316	890	0	12.3	34.6	0.7	4.8	1	2.9	0.1	2.4
316	1000	2	12.3	38.9	0.7	5.9	1	3.1	0.1	2.8
316	1100	3	12.3	42.8	0.7	7.2	1	3.3	0.1	3.4
316	1200	4	12.3	46.7	0.7	8.5	1	3.6	0.1	4.1
316	1300	5	12.3	50.6	0.7	10	1	3.9	0.1	4.8
316	1400	6	12.3	54.5	0.7	11.3	1	4.2	0.1	5.1
316	1500	7	12.3	58.4	0.7	12.9	1	4.5	0.1	5.9
316	1600	8	12.3	62.3	0.7	14.7	1	4.6	0.1	6.7
316	1700	9	12.3	66.1	0.7	15.9	1	4.9	0.1	7
316	1800	10	12.3	70	0.7	17.8	1	5.2	0.1	7.9
316	1900	10	12.3	73.9	0.7	19.8	1	5.5	0.1	8.8

Источник: Руководство 073067_2B (стр. 24)

Прогрессивные и модулируемые газовые горелки FBR: индекс /M

Горелка с индексом /M ведёт воздушную заслонку и дроссель газа сервоприводом непрерывно, а не в двух положениях, поэтому может работать на любой мощности внутри диапазона модуляции. Без комплекта модуляции она двухступенчато-прогрессивная: получает от котла команды «малый огонь» и «большой огонь» и плавно переходит между ними. С комплектом — регулятором и датчиком температуры или давления — становится модулируемой и следует за нагрузкой. Комплект в базовую поставку не входит и заказывается отдельно; его можно добавить и позже.

В подгруппе 33 модели от 17,4 кВт до 17,4 МВт. Ходовые — до 4 МВт: GAS X2/M – X5/M CE до 349 кВт, GAS XP 60/M и XP 80/M до 850 кВт, GAS P 100/M – P 160/M до 1915 кВт, GAS P 190/M – P 300/M до 3,5 МВт и GAS P 350/M EL EVO до 4070 кВт. Крупнее — P 450/M – P 1800/M под проект.

Мощность в техлисте — три числа: минимум первой ступени, затем диапазон модуляции. У GAS P 100/M CE EVO это 200 / 581–1163 кВт: первая ступень нужна для розжига и малого огня, модуляция начинается с 581 кВт. С мощностью топки сравнивают именно диапазон модуляции, а его нижняя граница определяет, до какой нагрузки горелка ведёт мощность плавно, прежде чем отключиться по термостату или прессостату котла.

У GAS P 190/M – P 300/M два исполнения: MEC — один сервопривод ведёт воздух и газ через кулачок; EL — раздельные сервоприводы и электронный блок Lamtec BT3, который хранит соотношение «газ — воздух» по точкам. Начиная с P 350/M — только EL. Рампы у двух исполнений разные: у MEC — CE-CT с контролем герметичности, у EL — CE; различается и порог на рампе 2": у GAS P 190/M — 107 мбар у MEC и 85 мбар у EL. У каждого исполнения своя карточка.

Вопросы и ответы

Что даёт горелка /M без комплекта модуляции?

Плавные переходы между двумя точками мощности без скачка давления в топке и возможность дооснастить комплектом позже. На промежуточной нагрузке она всё равно работает либо на малом, либо на большом огне. Что входит в комплект — в термине «Комплект модуляции».

Почему модуляция начинается не с минимума первой ступени?

Первая ступень — это розжиг и малый огонь, модуляции на ней нет. Плавное регулирование идёт от минимума модуляции до максимума; у GAS P 100/M это 581–1163 кВт. Подробнее — «Диапазон модуляции и первая ступень».

MEC или EL — что выбрать при заказе?

У MEC один сервопривод и механический кулачок: соотношение газ — воздух выставляется профилем кулачка при наладке. У EL сервоприводы раздельные, соотношение записано в электронном блоке по точкам, и только у EL опцией бывает вход внешнего сигнала 4–20 мА — поэтому для управления от системы диспетчеризации выбирают EL. Различия по сериям — в термине «MEC и EL».

Можно ли управлять горелкой от контроллера котельной по сигналу 4–20 мА?

У части моделей в исполнении EL — да: комплект входа 4–20 мА / 0–10 В заказывается как опция. В техлистах исполнений MEC такой опции нет. Возможность по конкретной модели уточняйте по техлисту на карточке или при запросе.

Прогрессивные и модулируемые газовые горелки FBR 17–17442 кВт

Прогрессивные и модулируемые газовые горелки FBR — серии GAS X.../M, XP.../M и P.../M

Серия GAS X2/M – X4/M

GAS X5/M EL

GAS XP 60/M EVO

GAS XP 80/M

GAS P 100/M EVO

GAS P 130/M EVO

GAS P 160/M

Серия GAS P 190/M – P 300/M MEC

Серия GAS P 190/M – P 300/M EL

Серия GAS P 350/M – P 550/M EL EVO

GAS P 650/M EL

Серия GAS P 750/M – P 1800/M EL

Серия GAS X2/M – X4/M

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS X5/M EL

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS XP 60/M EVO

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS XP 80/M

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS P 100/M EVO

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS P 130/M EVO

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS P 160/M

Размеры газовой арматуры

Фланец для установки горелки на котёл

Серия GAS P 190/M – P 300/M MEC

Размеры газовой арматуры

Фланец для установки горелки на котёл

Серия GAS P 190/M – P 300/M EL

Размеры газовой арматуры

Фланец для установки горелки на котёл

Серия GAS P 350/M – P 550/M EL EVO

Размеры газовой арматуры

Фланец для установки горелки на котёл

GAS P 650/M EL

Размеры газовой арматуры

Фланец для установки горелки на котёл

Серия GAS P 750/M – P 1800/M EL

Размеры газовой арматуры

Фланец для установки горелки на котёл

Расшифровка маркировки

GAS X2/M

GAS X3/M

GAS X4/M

GAS X5/M EL

GAS XP 60/M EVO

GAS XP 80/M

GAS P 100/M EVO

GAS P 130/M EVO

GAS P 160/M

Ключевые характеристики

Состав горелки

Соответствие нормам

Стандартная комплектация

Дополнительно, под заказ

Ключевые характеристики

Состав горелки

Соответствие нормам

Стандартная комплектация

Дополнительно, под заказ

Ключевые характеристики

Состав горелки

Соответствие нормам

Стандартная комплектация

Дополнительно, под заказ

Ключевые характеристики

Состав горелки

Соответствие нормам

Стандартная комплектация

Дополнительно, под заказ
