Дизельные горелки FBR для хлебопекарных печей 24–355 кВт
Дизельные горелки FBR для хлебопекарных печей — серия G...F
Мощность: 24–355 кВт
Версия серии G для промышленных хлебопекарных и кондитерских печей, от 23.7 до 355 кВт (типоразмеры G 1, G 2 MAXI, G X3, G X4, G X5). Защитный кожух — стальной, конструкция адаптирована под условия эксплуатации в пекарном производстве. Головка сгорания — с микрометрической регулировкой для высокой стабильности пламени. По спецзаказу доступны версии под керосин и биодизель.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.
G 1G 2 MAXIG X3G X4G X5

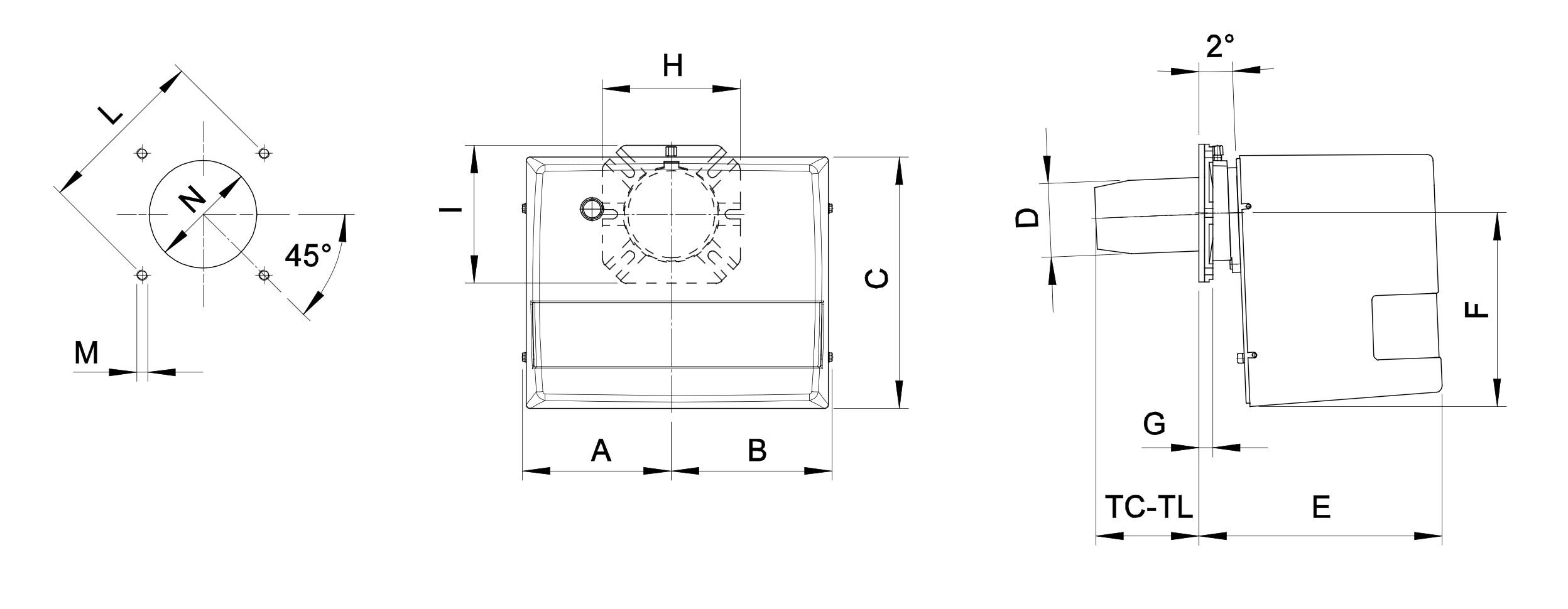

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
LNMHICABDGFTC-TLE| Модель | A | B | C | ØD | E | F | G | H | I | L min | L* | L max | M | N min | N* | N max | TC | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1 F | 157 | 170 | 275 | 80 | 265 | 210 | 15 | 150 | 150 | 130 | 150 | 170 | M8 | 90 | 110 | 130 | 112 | 152 |
| G 2 F MAXI | 157 | 170 | 275 | 80 | 265 | 210 | 15 | 150 | 150 | 130 | 150 | 170 | M8 | 100 | 110 | 130 | 107 | 147 |
| G X3 F | 182 | 192 | 318 | 110 | 306 | 248 | 17 | 200 | 200 | 160 | 170 | 226 | M10 | 120 | 130 | 140 | 130 | 250 |
| G X4 F | 182 | 192 | 318 | 124 | 306 | 248 | 17 | 200 | 200 | 170 | 205 | 226 | M10 | 130 | 140 | 160 | 130 | 250 |
| G X5 F | 210 | 218 | 400 | 130 | 461 | 310 | 18 | 200 | 200 | 205 | 220 | 226 | M10 | 140 | 150 | 180 | 215 | 335 |
G 123.7–59.2 кВт2–5 кг/ч1 модель →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| G 1 F 2001 | 001088 | 23.7 | 59.2 | 2 | 5 |
G 2 MAXI47.3–116 кВт4–9.8 кг/ч1 модель →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| G 2 F MAXI | 001090 | 47.3 | 116 | 4 | 9.8 |
G X383–178 кВт7–15 кг/ч2 модели →
G X4118–236 кВт10–20 кг/ч2 модели →
Состав горелки
- Алюминиевая рама
- Головка сгорания с микрометрической регулировкой — высокая эффективность и стабильность пламени
- Защитный кожух из стали (усиленный, под условия пекарного производства)
- Фланец и изолирующая прокладка для крепления к печи
- Однофазное электропитание
- Фоторезистор контроля пламени
- Степень защиты IP40
Соответствие нормам
- Нормы CE
- Директива 2014/30/EU (электромагнитная совместимость)
- Директива 2014/35/EU (низковольтное оборудование)
- Директива 2014/68/EU (оборудование под давлением)
- Директива 97/23/CE (PED)
- Стандарты EN267 (жидкое топливо), EN746-2 (промышленное теплотехническое оборудование)
Стандартная комплектация
- Гибкие шланги для подключения
- Топливный фильтр
- Изолирующая прокладка
- Форсунка (распылитель)
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и техобслуживанию
