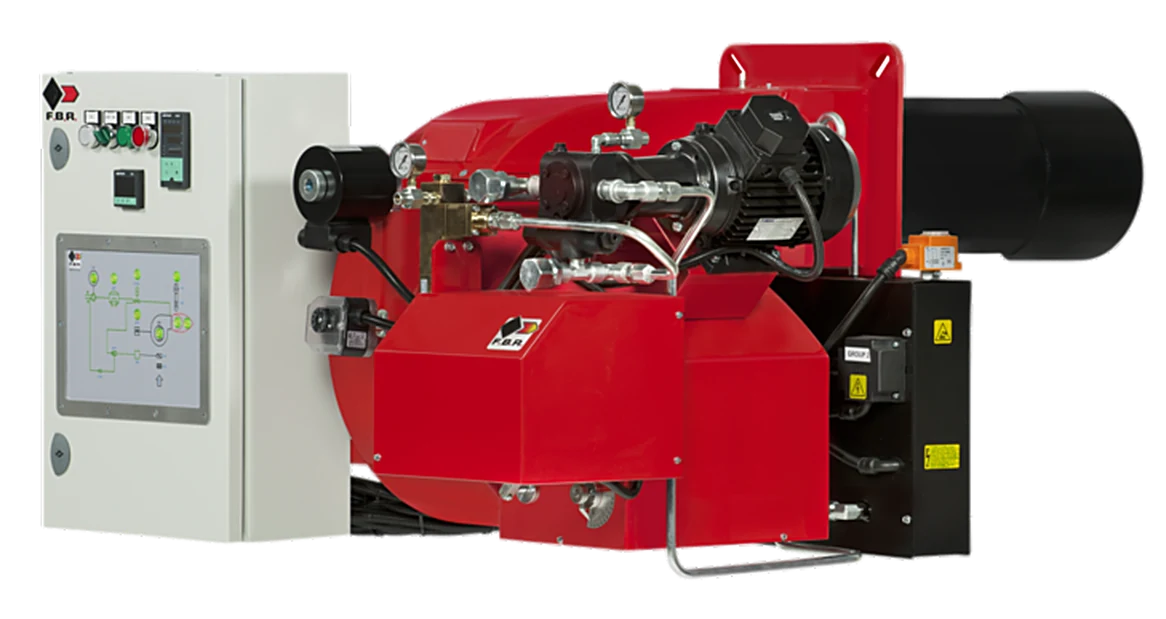

Прогрессивные и модулируемые мазутные горелки FBR 205–17442 кВт
Прогрессивные и модулируемые мазутные горелки FBR — серия FNDP.../M
Мощность: 205–17442 кВт
Серия FNDP.../M — мазутные горелки с плавным (прогрессивным hi-low или полностью модулируемым PID) регулированием мощности, от 204 до 17442 кВт. Три линейки типоразмеров: компактная FNDP 70/M–150/M (механический сервопривод), средняя FNDP 190/M–550/M (доступна как с механическим кулачком MEC, так и с электронным регулятором EL, с многоступенчатым баком подогрева и дегазатором) и крупная промышленная FNDP 750/M–1800/M-EL (электронный кулачок Lamtec BT3, насосный узел на отдельных салазках).
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.
FNDP 70/M — FNDP 150/M — компактная линейка (MEC)
FNDP 70/M FNDP 100/M FNDP 125/M FNDP 150/M
FNDP 190/M — FNDP 550/M — средняя линейка (MEC/EL)
FNDP 190/M FNDP 250/M FNDP 350/M FNDP 450/M FNDP 550/M
FNDP 750/M-EL — FNDP 1800/M-EL — крупная промышленная линейка
FNDP 750/M-EL FNDP 1000/M-EL FNDP 1300/M-EL FNDP 1500/M-EL FNDP 1800/M-EL
Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.

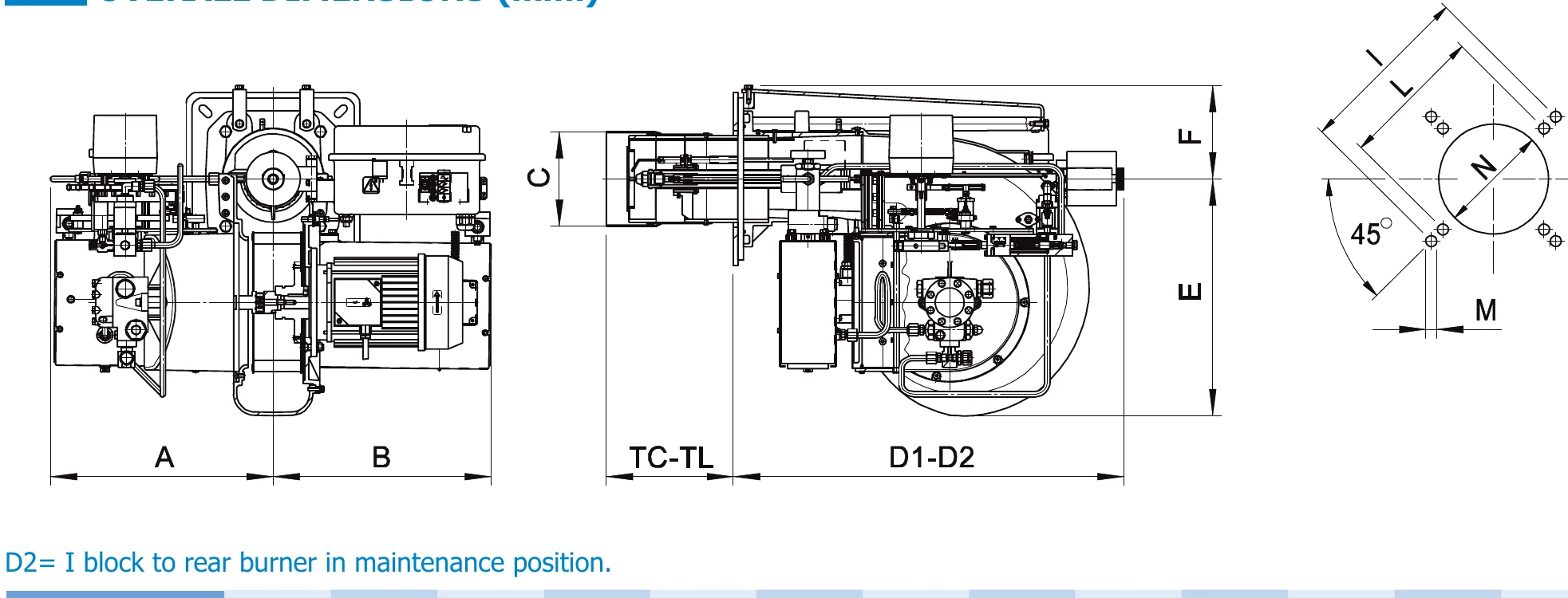

FNDP 70/M — FNDP 150/M — компактная линейка (MEC)
ABCD1-D2EFTC-TLILMN| Модель | A | B | C | D1 | D2 | E | F | TC | TL | I | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNDP 70/M | 360 | 385 | 165 | 735 | 1175 | 355 | 171 | 250 | 350 | 368 | 340 | M12 | 180 |
| FNDP 100/M | 410 | 400 | 175 | 720 | 1150 | 440 | 173 | 235 | 335 | 368 | 340 | M12 | 200 |
| FNDP 125/M | 420 | 400 | 209 | 860 | 1440 | 520 | 213 | 200 | 400 | 368 | 340 | M14 | 230 |
| FNDP 150/M | 420 | 400 | 209 | 860 | 1440 | 520 | 213 | 200 | 400 | 368 | 340 | M14 | 230 |

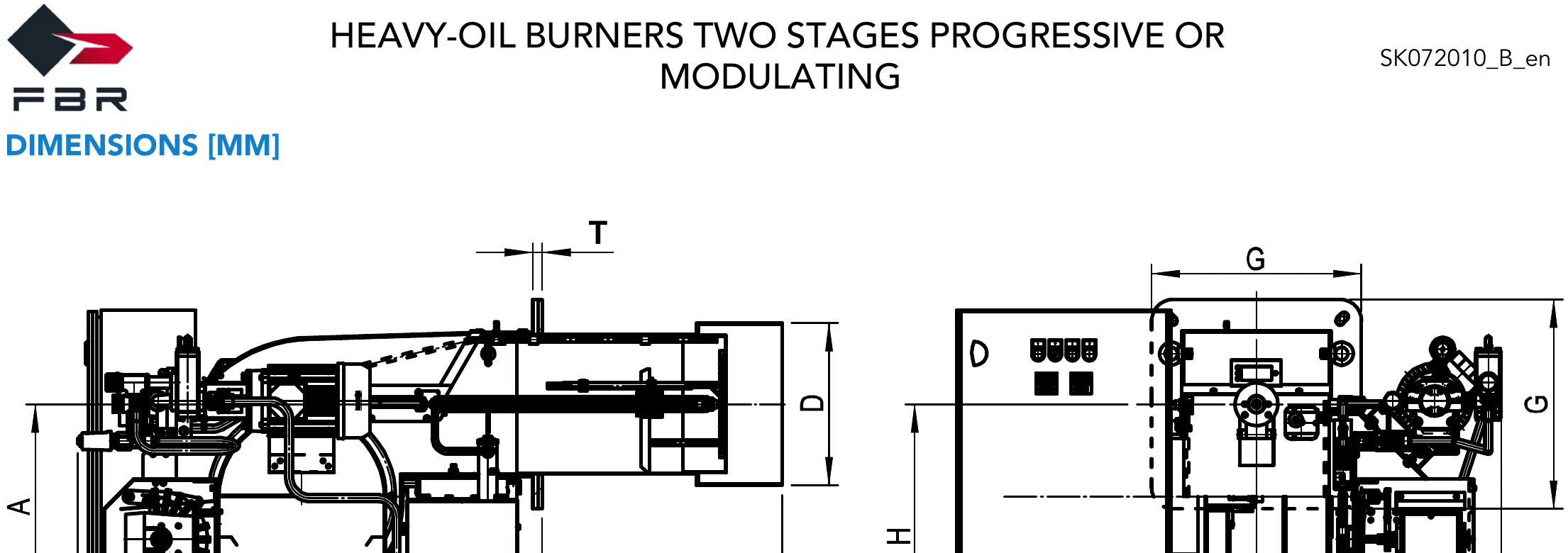

FNDP 190/M — FNDP 550/M — средняя линейка (MEC/EL)
ABCDEFGHIRST| Модель | A | B | C | D | E | F | G | H | I | R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNDP 190/M | 453 | 920 | 495 | 234 | 545 | 536 | 360 | 490 | 93 | 400 | 400 | 20 |
| FNDP 250/M | 453 | 920 | 500 | 271 | 545 | 536 | 360 | 490 | 93 | 400 | 400 | 20 |
| FNDP 350/M | 481 | 1100 | 535 | 334 | 700 | 565 | 490 | 495 | 75 | 400 | 400 | 22 |
| FNDP 450/M | 481 | 1100 | 560 | 380 | 700 | 571 | 490 | 635 | 57 | 520 | 400 | 22 |
| FNDP 550/M | 481 | 1100 | 560 | 380 | 700 | 571 | 490 | 635 | 57 | 520 | 400 | 22 |

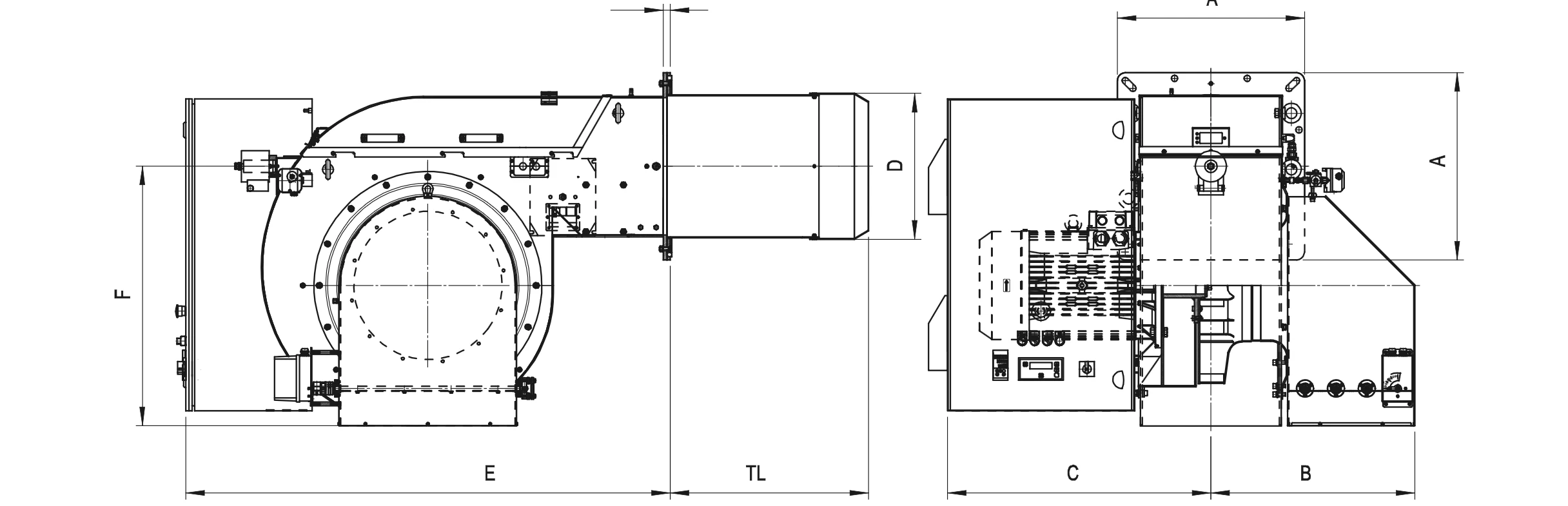

FNDP 750/M-EL — FNDP 1800/M-EL — крупная промышленная линейка
ABCDEFGTL| Модель | A | B | C | D | E | F | G | TL |
|---|---|---|---|---|---|---|---|---|
| FNDP 750/M-EL | 600 | 832 | 1508 | 448 | 845 | 654 | 22 | 685 |
| FNDP 1000/M-EL | 600 | 832 | 1508 | 468 | 845 | 654 | 22 | 685 |
| FNDP 1300/M-EL | 600 | 832 | 1508 | 499 | 845 | 634 | 22 | 655 |
| FNDP 1500/M-EL | 600 | 832 | 1508 | 499 | 845 | 634 | 22 | 655 |
| FNDP 1800/M-EL | 700 | 884 | 1660 | 540 | 875 | 680 | 22 | 685 |
| Модель | Артикул | Первая ступень, кВт | Модуляция, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FNDP 70/M TC | 003094 | 205 | 399–798 | 18 | 70 |
| FNDP 70/M TL | 003095 | 205 | 399–798 | 18 | 70 |
| FNDP 100/M TC | 003099 | 233 | 456–1139 | 20.5 | 100 |
| FNDP 100/M TL | 003085 | 233 | 456–1139 | 20.5 | 100 |
| FNDP 125/M TC | 003092 | 330 | 684–1424 | 29 | 125 |
| FNDP 125/M TL | 003093 | 330 | 684–1424 | 29 | 125 |
| FNDP 150/M TC | 003100 | 438 | 854–1744 | 38.5 | 150 |
| FNDP 150/M TL | 003086 | 438 | 854–1744 | 38.5 | 150 |
| FNDP 190/M TL EL | 003110 | 456 | 911–2347 | 40 | 206 |
| FNDP 190/M TL MEC | 003069 | 456 | 911–2347 | 40 | 206 |
| FNDP 250/M TL EL | 003111 | 570 | 1139–2849 | 50 | 250 |
| FNDP 250/M TL MEC | 007201 | 570 | 1139–2849 | 50 | 250 |
| FNDP 350/M TL EL | 003112 | 684 | 1367–3988 | 60 | 350 |
| FNDP 350/M TL MEC | 003063 | 684 | 1367–3988 | 60 | 350 |
| FNDP 450/M TL EL | 003113 | 911 | 1823–5128 | 80 | 450 |
| FNDP 450/M TL MEC | 003064 | 911 | 1823–5128 | 80 | 450 |
| FNDP 550/M TL EL | 003114 | 1139 | 2279–6267 | 100 | 550 |
| FNDP 550/M TL MEC | 003065 | 1139 | 2279–6267 | 100 | 550 |
| FNDP 650/M TL EL | 003107 | 1139 | 3488–7558 | 100 | 663 |
| FNDP 750/M TL EL | 003108 | 1299 | 3953–8721 | 114 | 765 |
| FNDP 1000/M TL EL | 003109 | 1299 | 3953–11628 | 114 | 1020 |
| FNDP 1300/M TL EL | 003124 | 1401 | 4186–13372 | 123 | 1173 |
| FNDP 1500/M TL EL | 003125 | 1401 | 4186–15116 | 123 | 1326 |
| FNDP 1800/M TL EL | 003126 | 1903 | 5814–17442 | 167 | 1531 |
Состав горелки
- Стальной корпус горелки
- Вентилятор высокого давления
- Головка сгорания с регулировкой высокой производительности и устойчивости пламени, со стальной жаровой трубой и стальным диском пламени
- Насос для мазута с отдельным электромотором
- Многоступенчатый бак подогрева с фланцевыми ТЭНами низкой плотности мощности (защита от растрескивания топлива)
- Термопары контроля температуры мазута, дегазатор
- Фланец и изолирующая прокладка для крепления к котлу
- Трёхфазное электропитание
- Реле максимального давления мазута на обратной линии
- Сервопривод воздушной заслонки, сервопривод регулировки подачи мазута
- Электронный блок управления Lamtec BT3 с ЖК-дисплеем (для EL-версий)
Соответствие нормам
- Нормы CE
- Директива 2014/30/EU (электромагнитная совместимость)
- Директива 2014/35/EU (низковольтное оборудование)
- Директива 2014/68/EU (оборудование под давлением)
- Директива 97/23/CE (P.E.D.)
- Стандарты EN267 (жидкое топливо), EN746-2 (промышленное теплотехническое оборудование)
Стандартная комплектация
- Дегазатор (бак-сепаратор)
- Гибкие шланги для подключения
- Топливный фильтр
- Прокладка Isomart
- Форсунка
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и техобслуживанию
Дополнительно, под заказ
- Комплект модуляции мощности по температуре или давлению
- Комплект входа 4–20 мА / 0–10 В
- Датчик температуры 0…400°C (PT100) или 0…1200°C (K)
- Датчик давления 0-3, 0-6, 0-16, 0-20, 0-30 бар
- Шумозащитный кожух
