Трёхступенчатые мазутные горелки FBR 911–3980 кВт
Трёхступенчатые мазутные горелки FBR — серия FNDP.../3

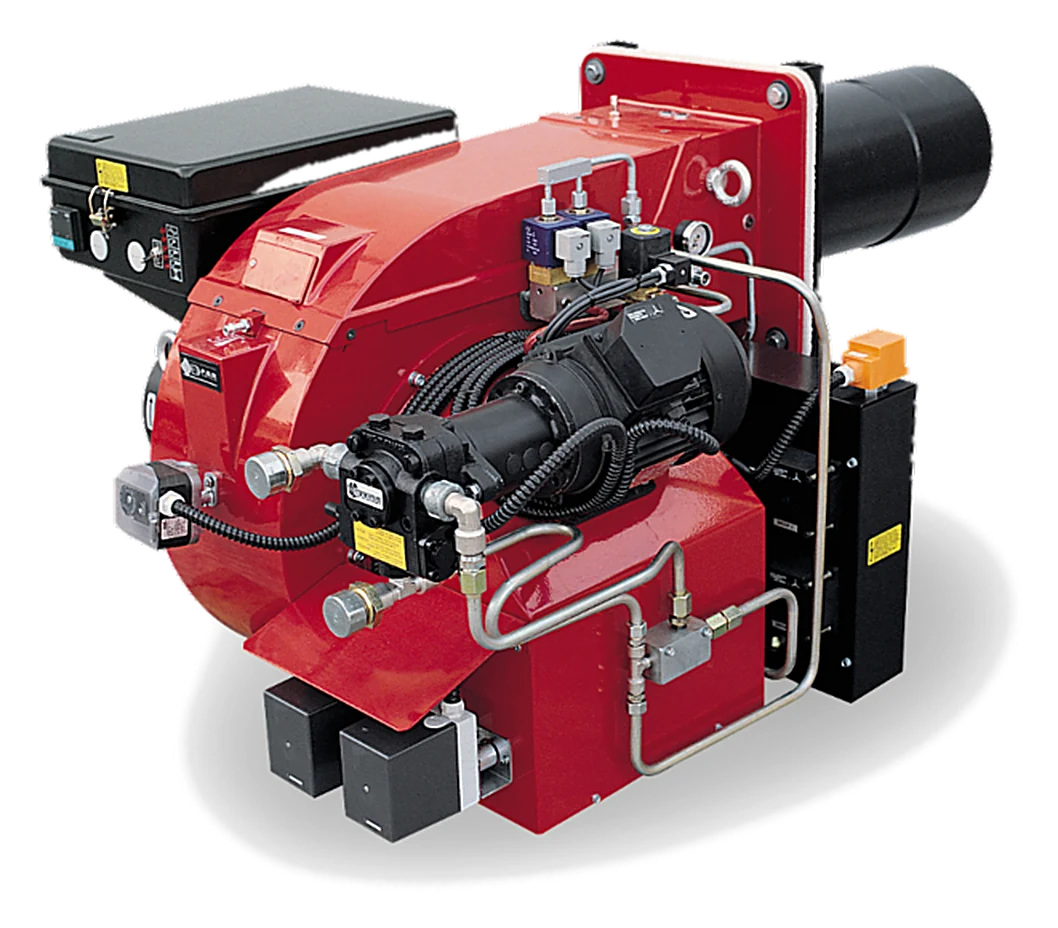

Серия FNDP.../3 — промышленные трёхступенчатые горелки на жидком тяжёлом топливе (мазуте), от 911 до 3980 кВт. Три фиксированные ступени мощности обеспечивают более плавный набор тепловой нагрузки, чем двухступенчатая схема. Вентилятор высокого давления, головка сгорания с сервоприводами открытия воздушных заслонок, электрообогреваемый топливный фильтр с термостатом. Подходит для мазута до 20°E при 50°C и для экологичного малосернистого мазута BTZ.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.
Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
ABCDEFGHIL min-L maxMN min-N maxR| Модель | A | B | C | D | E | F | G | H | I | L min | L max | M | N min | N max | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNDP 190/3 | 453 | 900 | 495 | 234 | 545 | 430 | 360 | 490 | 93 | 245 | 320 | M14 | 396 | 438 | R30 |
| FNDP 250/3 | 453 | 900 | 500 | 271 | 545 | 430 | 360 | 490 | 93 | 280 | 320 | M14 | 396 | 438 | R30 |
| FNDP 350/3 | 481 | 1000 | 535 | 334 | 600 | 488 | 490 | 494 | 75 | 350 | 450 | M14 | 552 | 580 | R50 |
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FNDP 190/3 TL | 003057 | 911 | 2343 | 40 | 206 |
| FNDP 250/3 TL | 003058 | 1140 | 2840 | 50 | 250 |
| FNDP 350/3 TL | 003059 | 1370 | 3980 | 60 | 350 |
| FNDP 350/3 TL EL | 003122 | 1370 | 3980 | 120 | 350 |
Ключевые характеристики
- Топливо
- Мазут вязкостью до 20 °E при 50 °C, в том числе малосернистый BTZ
- Режим работы
- Три ступени прогрессивно или модулирующий режим; минимум один останов каждые 24 часа
Данные приведены по техническому листу производителя (номинальная электрическая мощность, мощность вентилятора и насоса, вес горелки — по трём типоразмерам).
Состав горелки
- Вентилятор высокого давления
- Головка сгорания с сервоприводами открытия воздушных заслонок для каждой ступени
- Фланец и изолирующая прокладка для крепления к котлу
- Форсунки, электрообогреваемый топливный фильтр с термостатом
- Гибкие шланги для подключения
