Горелки газ / мазут · 20 моделей

Прогрессивные и модулируемые горелки газ/мазут FBR 290–17442 кВт

Двухступенчатые, прогрессивные и модулируемые — Горелки газ / мазут

Мощность: 290–17442 кВт

KN 6/2 и KN 7/2 — две ступени; KN 6/M – KN 1800/M — плавное регулирование сервоприводом (MEC) или электронным кулачком (EL). 290–17 442 кВт.

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера).

KN 190/M — KN 250/M

Модель	A	B	C	D	F	G	H	O	P	Q	S	TL
KN 190/M	360	453	1100	265	145	545	363	93	403	403	790	480
KN 250/M	360	453	1100	265	145	545	363	93	403	403	790	480

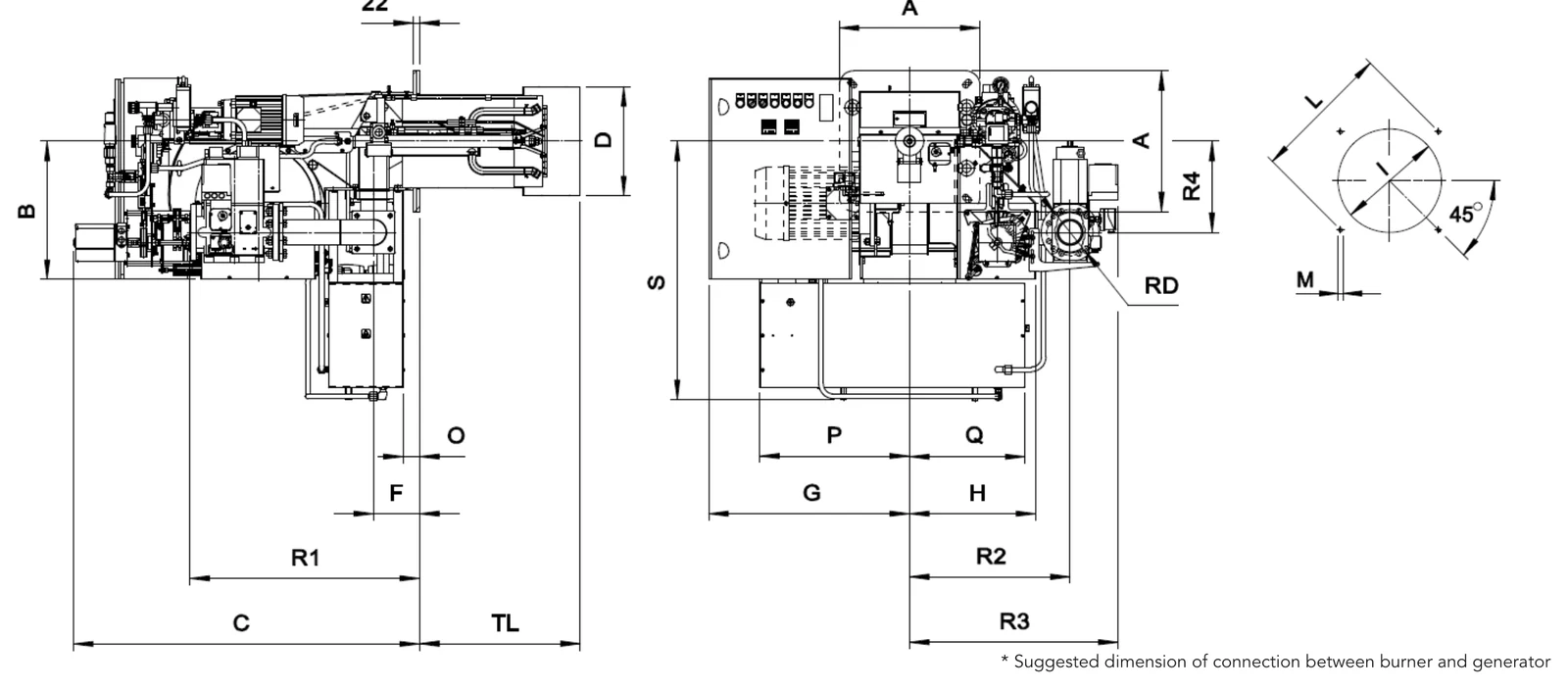

Значения в мм по техническому листу серии KN 190/M – KN 250/M. D — диаметр пламенной трубы. Исполнение (MEC или EL) в техлисте не указано; размеры приведены для обоих. Выпускается только с длинной трубой TL. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD	Вес арматуры
KN 190/M D2"	504	509	672	260	D2"	22 кг
KN 190/M DN65	688	480	634	260	DN65	37 кг
KN 190/M DN80	708	480	648	260	DN80	47 кг
KN 190/M DN100	748	480	655	260	DN100	57 кг
KN 250/M D2"	504	509	672	260	D2"	22 кг
KN 250/M DN65	688	480	634	260	DN65	37 кг
KN 250/M DN80	708	480	648	260	DN80	47 кг
KN 250/M DN100	748	480	655	260	DN100	57 кг

Размеры зависят от выбранной газовой рампы и показаны на том же чертеже. «Вес арматуры» — вес газовой рампы отдельно от горелки.

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
KN 190/M	396	424	438	M14	280	280	320
KN 250/M	396	424	438	M14	280	280	320

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер. В техническом листе отверстие обозначено буквой I.

KN 350/M — KN 550/M

Модель	A	B	C	D	F	G	H	O	P	Q	S	TL
KN 350/M	490	481	1206	334	160	700	440	57	523	405	762	535
KN 450/M	490	481	1206	380	160	700	440	57	523	405	905	560
KN 550/M	490	481	1206	380	160	700	440	57	523	405	905	560

Значения в мм по техническому листу серии KN 350/M – KN 550/M. D — диаметр пламенной трубы. Исполнение (MEC или EL) в техлисте не указано; размеры приведены для обоих. Выпускается только с длинной трубой TL. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD	Вес арматуры
KN 350/M D2"	570	535	648	317	D2"	22 кг
KN 350/M DN65	780	560	713	317	DN65	37 кг
KN 350/M DN80	800	560	726	317	DN80	47 кг
KN 350/M DN100	840	590	764	317	DN100	57 кг
KN 450/M D2"	570	535	648	317	D2"	22 кг
KN 450/M DN65	780	560	713	317	DN65	37 кг
KN 450/M DN80	800	560	726	317	DN80	47 кг
KN 450/M DN100	840	590	764	317	DN100	57 кг
KN 550/M D2"	570	535	648	317	D2"	22 кг
KN 550/M DN65	780	560	713	317	DN65	37 кг
KN 550/M DN80	800	560	726	317	DN80	47 кг
KN 550/M DN100	840	590	764	317	DN100	57 кг

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
KN 350/M	552	552	580	M14	350	350	450
KN 450/M	552	552	580	M14	390	390	450
KN 550/M	552	552	580	M14	390	410	450

KN 750/M — KN 1800/M EL

Модель	A	B	C	D	E	F	G	H	TL
KN 750/M EL	600	832	1508	448	210	845	654	22	685
KN 1000/M EL	600	832	1508	468	210	845	654	22	685
KN 1300/M EL	600	832	1508	499	210	845	634	22	655
KN 1500/M EL	600	832	1508	499	210	845	634	22	655
KN 1800/M EL	700	884	1660	540	222	875	680	22	685

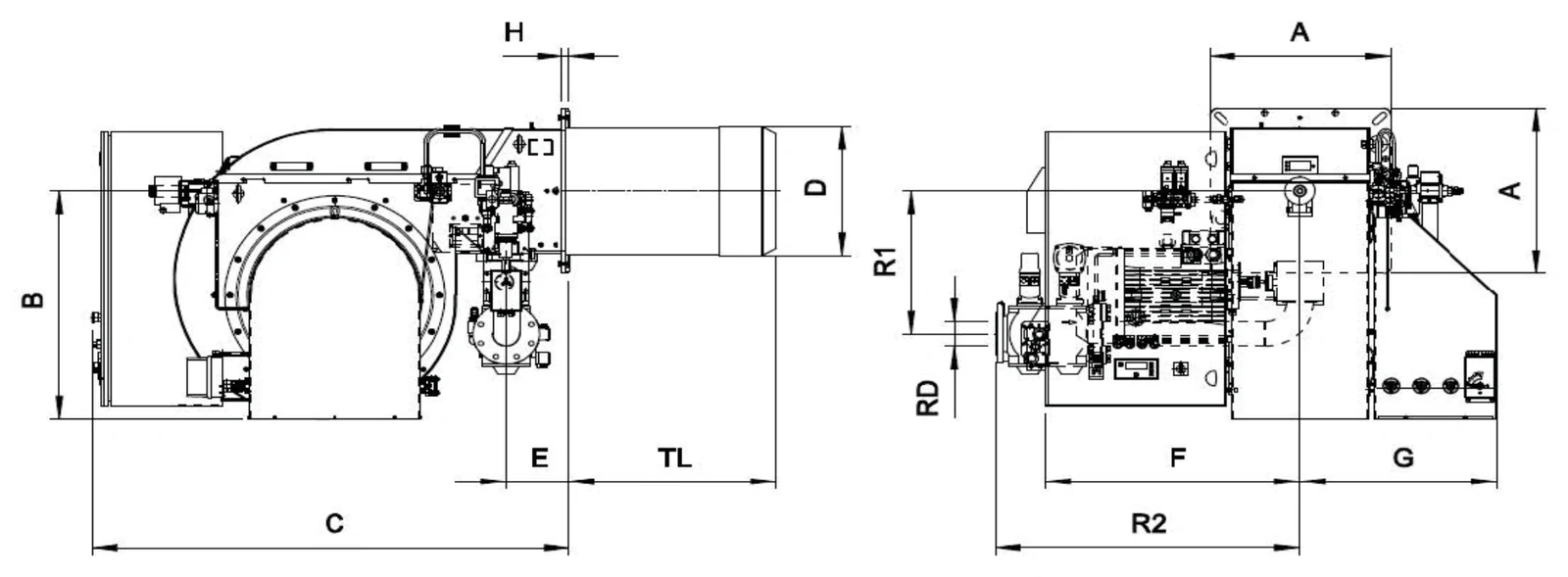

Значения в мм по техническому листу SK073524_B_en. D — диаметр пламенной трубы. Выпускается только с длинной трубой TL. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	RD
KN 750/M EL DN65	523	950	DN65
KN 750/M EL DN80	523	970	DN80
KN 750/M EL DN100	523	1010	DN100
KN 750/M EL DN125	523	1060	DN125
KN 1000/M EL DN80	523	970	DN80
KN 1000/M EL DN100	523	1010	DN100
KN 1000/M EL DN125	523	1060	DN125
KN 1300/M EL DN80	523	970	DN80
KN 1300/M EL DN100	523	1010	DN100
KN 1300/M EL DN125	523	1060	DN125
KN 1500/M EL DN80	523	970	DN80
KN 1500/M EL DN100	523	1010	DN100
KN 1500/M EL DN125	523	1060	DN125
KN 1500/M EL DN150	523	1140	DN150
KN 1800/M EL DN100	523	1010	DN100
KN 1800/M EL DN125	523	1060	DN125
KN 1800/M EL DN150	523	1140	DN150

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N max
KN 750/M EL	707	778	778	M16	460	540
KN 1000/M EL	707	778	778	M16	480	540
KN 1300/M EL	707	778	778	M16	510	540
KN 1500/M EL	707	778	778	M16	510	540
KN 1800/M EL	806	890	890	M18	550	630

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

Модель	Артикул	Мощность мин / первая ступень, кВт	Мощность макс / модуляция, кВт	Расход мин, кг/ч	Расход макс, кг/ч
KN 6/2 TL⛽ 1 рампы	004225R053340	290	1163	—	—
KN 6/M TL EL⛽ 1 рампы	под заказ	290	581–1163	—	—
KN 7/2 TL⛽ 1 рампы	под заказ	450	1744	—	—
KN 7/M TL EL⛽ 1 рампы	под заказ	450	900–1744	—	—
KN 190/M TL EL⛽ 4 рампы	под заказ	348	1046–2341	30	206
KN 190/M TL MEC⛽ 4 рампы	004164R053750, 004164R053079, 004164R053080	348	1046–2341	30	206
KN 250/M TL EL⛽ 4 рампы	под заказ	464	1160–2900	40	250
KN 250/M TL MEC⛽ 4 рампы	004162R053750, 004162R053079, 004162R053080	464	1160–2900	40	250
KN 350/M TL EL⛽ 4 рампы	под заказ	464	1390–4060	40	350
KN 350/M TL MEC⛽ 4 рампы	004160R, 004160R053081, 004160R053082, 004160R053083	464	1390–4060	40	350
KN 450/M TL EL⛽ 4 рампы	под заказ	580	1850–5220	50	450
KN 450/M TL MEC⛽ 4 рампы	004154R, 004154R053081, 004154R053082, 004154R053083	580	1850–5220	50	450
KN 550/M TL EL⛽ 4 рампы	под заказ	696	2325–6395	60	550
KN 550/M TL MEC⛽ 4 рампы	004158R, 004158R, 004158R, 004158R	696	2325–6395	60	550
KN 650/M TL EL⛽ 3 рампы	под заказ	1163	3489–7560	101	660
KN 750/M TL EL⛽ 4 рампы	под заказ	1395	3953–8721	122	765
KN 1000/M TL EL⛽ 4 рампы	под заказ	1395	3953–11628	122	1020
KN1300/M TL EL⛽ 4 рампы	под заказ	1977	4186–13372	173	1173
KN1500/M TL EL⛽ 4 рампы	под заказ	1977	4186–15116	173	1326
KN1800/M TL EL⛽ 4 рампы	под заказ	2325	5815–17442	204	1531

Расшифровка маркировки

Две ступени

Двухступенчато-прогрессивная; с комплектом модуляции — модулируемая

Длинная пламенная труба

MEC

Механический кулачок: один сервопривод ведёт заслонку и топливо

Электронный кулачок: независимые сервоприводы, соотношение задаёт электронный блок

Рампа

Типоразмер газовой рампы: D2" … DN150 — от него зависит минимальное давление газа
