Одноступенчатые мазутные горелки FBR 57–285 кВт
Одноступенчатые мазутные горелки FBR — серия FNDL
Мощность: 57–285 кВт
Серия FNDL — базовая линейка мазутных горелок FBR для небольших и средних котельных, от 57 до 285 кВт, три типоразмера (FNDL 8, FNDL 16, FNDL 25). Горелки одноступенчатые — работают на одном фиксированном уровне мощности. Вентилятор высокого давления, головка сгорания с микрометрической регулировкой, электрообогреваемый топливный фильтр с термостатом в комплекте.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.
FNDL 8 FNDL 16 FNDL 25

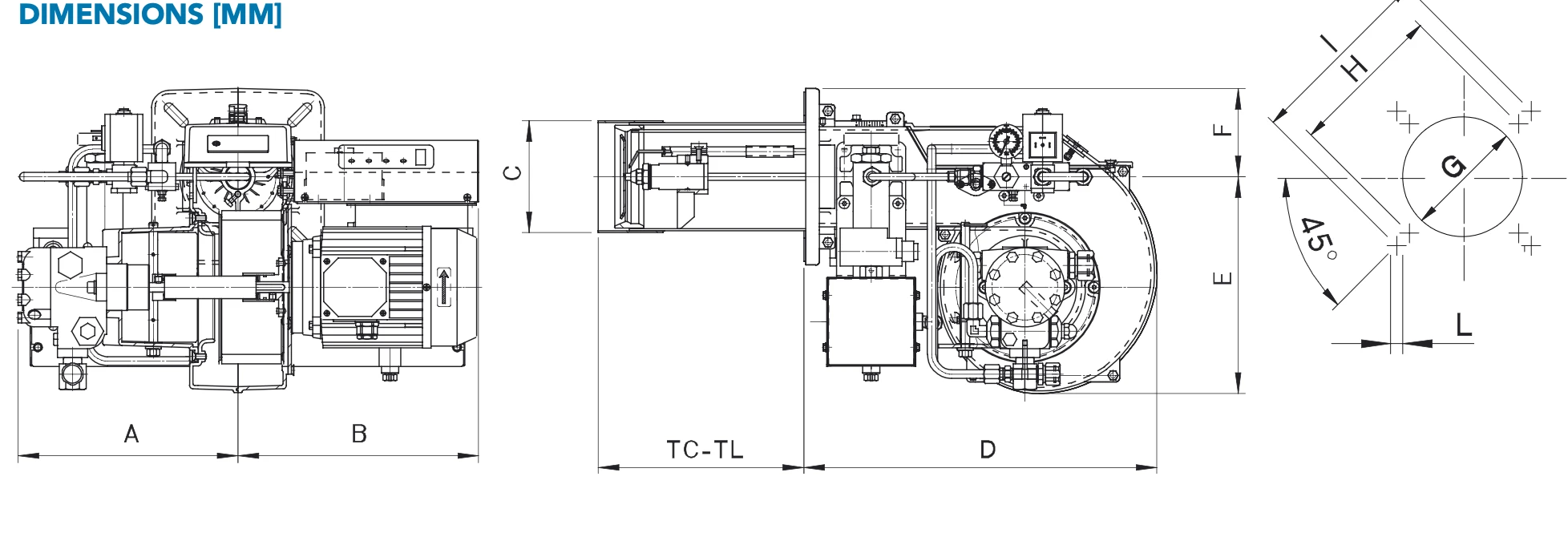

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
ABCDEFGHIL| Модель | A | B | C | D | E | F | G | H | I | L | TC | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNDL 8 | 253 | 294 | 107 | 410 | 251 | 102 | 120 | 180 | 226 | 10 | 110 | 230 |
| FNDL 16 | 253 | 294 | 107 | 410 | 251 | 102 | 120 | 180 | 226 | 10 | 110 | 230 |
| FNDL 25 | 255 | 294 | 130 | 410 | 251 | 102 | 140 | 180 | 226 | 10 | 120 | 240 |
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FNDL 8 TC | 003080 | 57 | 91.1 | 5 | 8 |
| FNDL 8 TL | 003081 | 57 | 91.1 | 5 | 8 |
| FNDL 16 TC | 003074 | 79.8 | 182 | 7 | 16 |
| FNDL 16 TL | 003075 | 79.8 | 182 | 7 | 16 |
| FNDL 25 TC | 003072 | 142 | 285 | 12.5 | 25 |
| FNDL 25 TL | 003073 | 142 | 285 | 12.5 | 25 |
Состав горелки
- Вентилятор высокого давления
- Головка сгорания с регулировкой высокой производительности и устойчивости пламени
- Фланец и изолирующая прокладка для крепления к котлу
- Фотодиод контроля пламени
- Степень защиты IP44
Соответствие нормам
- Нормы CE
- Директива 2014/30/EU (электромагнитная совместимость)
- Директива 2014/35/EU (низковольтное оборудование)
- Директива 2006/42/CE — 2006/42/EG — 2006/42/EC (машины)
- Директива 2014/68/EU (art.4, par.3) (оборудование под давлением)
- Стандарты EN267 (жидкое топливо), EN746-2 (промышленное теплотехническое оборудование)
Стандартная комплектация
- Гибкие шланги для подключения
- Топливный фильтр с электрообогревом и термостатом
- Прокладка Isomart
- Форсунка
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и техобслуживанию
