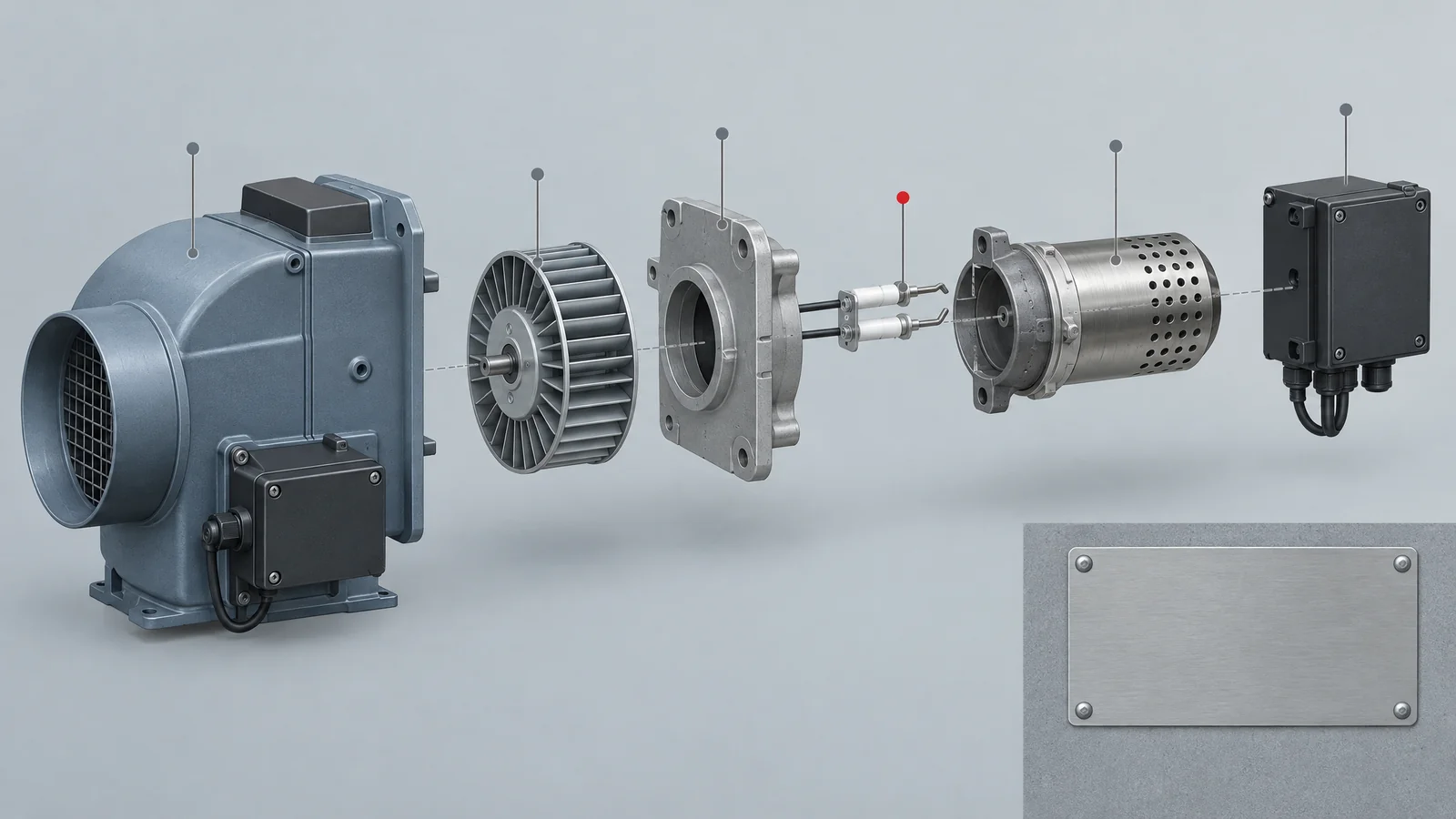

Запчасти для горелки FBR: как найти код детали и заказать

Шаг 1. Код горелки — с таблички

На горелке FBR есть табличка с техническими данными (её же называют шильдиком). По руководствам на ней указаны модель, топливо, тепловая мощность (минимальная и максимальная), данные электропитания и степень защиты, код горелки и серийный номер, а также маркировка CE и страны, на которые распространяется сертификация. У газовых горелок — ещё категория топлива и тип давления, у жидкотопливных — вязкость топлива.

Для подбора детали нужен код горелки — шесть цифр. Модель на табличке говорит о серии и типоразмере, но не обо всём исполнении: у одной модели могут быть разные коды, и детали у них различаются. Как по обозначению модели понять исполнение — TC или TL, LX, EVO, MEC или EL, — в статье «Маркировка горелок FBR».

Руководства предупреждают: повреждение, снятие или утеря таблички затрудняют идентификацию горелки, её установку и обслуживание. Если табличка не читается — перепишите всё, что на ней видно, и приложите фото горелки и автомата горения: по ним можно определить исполнение.

Если горелку перевели на другой газ

Руководства газовых горелок FBR предупреждают: для разных газов используются разные смесительные комплекты, горелка работает только на том газе, который указан на табличке, а при переводе на другой газ на неё наклеивается табличка с новым типом газа. На деталировках сайта у исполнений для природного газа и СУГ различаются головка, распределительная пластина и диск, уплотнительные кольца, у части моделей — зонд. Поэтому исполнение в деталировке выбирается по газу, на котором горелка работает сейчас, а при сомнении стоит проверить, нет ли на корпусе второй таблички.

Шаг 2. Деталировка: найти горелку и исполнение

В разделе «Запасные части» поиск принимает код горелки, код детали или название модели. Код горелки — это первые шесть цифр кода чертежа FBR: у горелки с кодом 001554 чертёж 001554_1C.

Если у модели несколько исполнений, на странице деталировки нужное выбирается переключателями над чертежом:

• Автоматика: Siemens или Satronic. На деталировках сайта исполнения отличаются не только автоматом горения, но и электрикой: цоколем автомата, кабелями, жгутом проводов, фильтром радиопомех. Какой автомат стоит на горелке, видно по надписи на самом автомате под крышкой.
• Труба: TC или TL. TC и TL одной горелки показаны на одной странице. Над таблицей — сводка, сколькими позициями исполнения отличаются и какими (обычно это сопло, головка, регулировка смесителя, электроды и зонд), а в строках с различием стоят оба кода — TC и TL.
• Газ: природный или СУГ — у газовых горелок.
• Исполнение: CAM или EL — у GAS X5/M CE, где на деталировке есть чертежи обоих исполнений.
• Ранние выпуски. FBR меняет конструкцию без смены названия модели, и у одной горелки бывает несколько ревизий чертежа. Текущая — в основной таблице, прежние — в блоке «Ранние выпуски». Если деталь из основной таблицы не совпадает с той, что стоит на горелке, проверьте ранний выпуск.

Шаг 3. Позиция на чертеже → код детали

Номер позиции на чертеже соответствует строке таблицы. В строке — код детали FBR, название на русском и оригинальное название по каталогу производителя, минимальная партия заказа.

На что обратить внимание, чтобы не ошибиться в заказе:

1. Суффикс в коде. 011282 и 011282_1 — разные детали, даже если названия похожи. Код переписывается целиком, вместе с суффиксом.
2. «Мин. партия» — не количество. Это минимальная партия заказа у производителя. Сколько таких деталей стоит на горелке, ни таблица, ни чертёж прямо не показывают — посчитайте на горелке и укажите количество в запросе.
3. Похожая деталь от соседней модели. Электроды, сопла и головки у соседних типоразмеров и у TC/TL часто внешне похожи, но коды у них разные. Ориентир — код из таблицы своего исполнения, а не название.

Какие детали меняют при неисправностях

Руководства FBR в таблицах неисправностей для каждой причины называют действие: заменить, отремонтировать или заменить, проверить. По руководству GAS XP 60 CE EVO:

• заменить — автомат горения при внутренней неисправности; фотосопротивление при коротком замыкании или неисправности; реле давления воздуха, если оно неисправно; газовые клапаны, если не открываются; провода высокого напряжения при дефекте или деформации от высокой температуры; контактор двигателя при внутренней неисправности;
• отремонтировать или заменить — трансформатор розжига, если он неисправен; электромотор при неэффективной работе; реле минимального давления газа, если оно не коммутирует, и реле максимального давления газа — у моделей, где оно есть;
• проверить — положение наконечников электродов, если нет разряда; подключение электрода ионизации, целостность соединения и проводки датчика, если горелка блокируется после появления пламени.

Руководство FGP 75/2 – 160/2 в перечне обслуживания называет проверку и очистку патрона топливного фильтра (при необходимости — замену), проверку, очистку и при необходимости замену электродов розжига, разборку, осмотр и очистку головки сгорания, осмотр и очистку вентилятора.

Расстояния электродов после замены выставляют по схеме руководства своей модели — об обслуживании подробнее в статье «Ввод горелки FBR в эксплуатацию», раздел «Обслуживание».

Только оригинальные запасные части

Руководства FBR прямо требуют использовать только оригинальные запасные части. Руководство FGP 75/2 – 160/2 добавляет: техническое обслуживание, калибровка и замена компонентов горелки в неидеальных условиях должны выполняться авторизованным производителем сервисным центром с использованием только оригинальных запасных частей.

Что указать в запросе

1. Модель и код горелки с таблички; серийный номер — если читается.
2. Исполнение: автоматика Siemens или Satronic, труба TC или TL, газ — если выбирали на странице деталировки, достаточно адреса страницы или кода чертежа.
3. Позицию на чертеже и код детали — полностью, с суффиксом.
4. Количество.
5. Если код горелки неизвестен — фото таблички и общий вид горелки.

На странице деталировки код детали добавляется в запрос кнопкой «+» в строке таблицы — модель и чертёж уходят вместе с заявкой. Цен на сайте нет: они зависят от курса и партии, поэтому запрашиваются по коду.

Если вашей горелки нет в деталировках

Деталировки на сайте — для горелок, чертежи которых есть в каталоге запасных частей FBR. Если модели нет в поиске, это не значит, что деталь недоступна: напишите модель и код с таблички или код детали — подберём деталь по каталогу производителя и ответим о наличии.
