Двухступенчатые горелки газ/дизель FBR 64–1800 кВт

Двухступенчатые — Горелки газ / дизель

Мощность: 64–1800 кВт

GM X5/2, K 3/2 – K X7/2: две ступени мощности на газе и на дизеле, 64–1800 кВт.

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера).

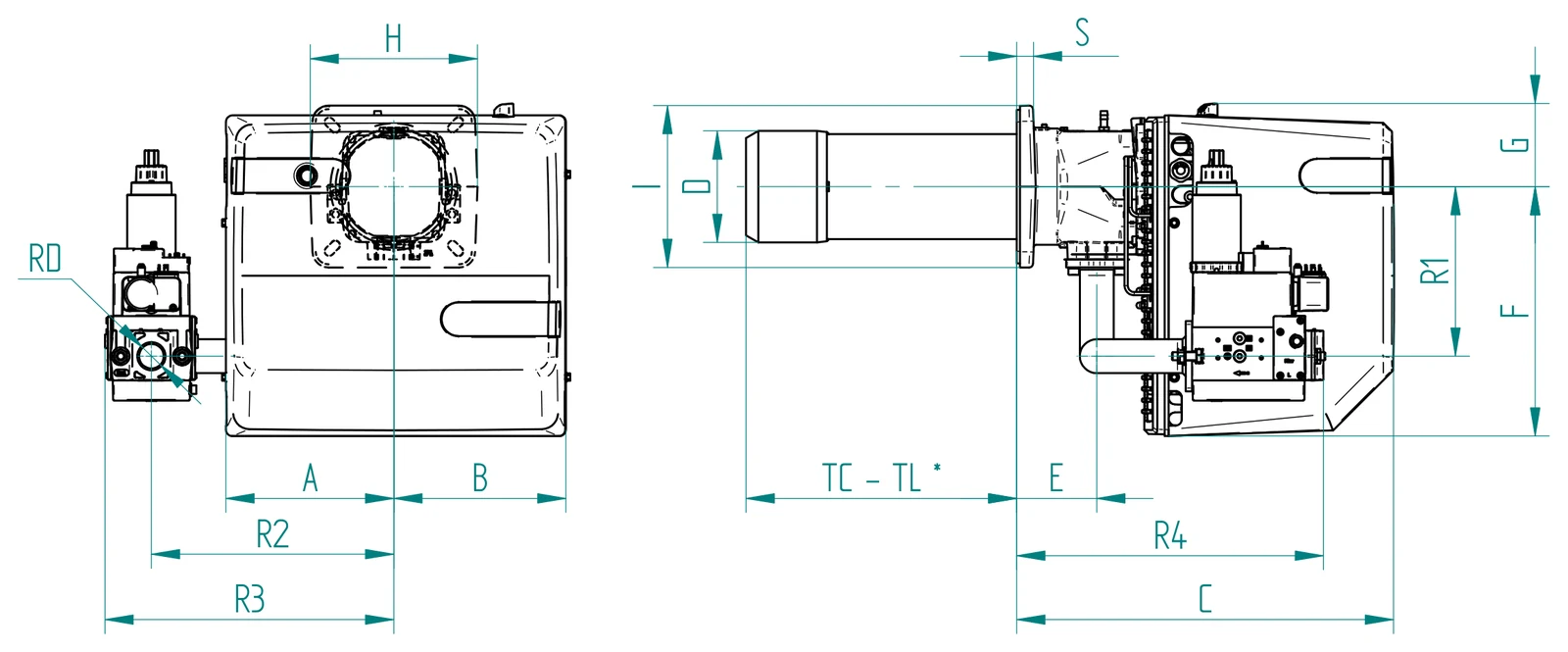

GM X5/2

Модель	A	B	C	D	E	F	G	H	I	S	TC	TL
GM X5/2	210	215	465	138	100	310	95	200	200	20	250	335

Значения в мм по техническому листу SK073572_A_en. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD	Вес арматуры
GM X5/2	210	300	360	380	Rp1	6 кг

Размеры зависят от выбранной газовой рампы и показаны на том же чертеже. «Вес арматуры» — вес газовой рампы отдельно от горелки.

Фланец для установки горелки на котёл

Модель	L min	L*	L max	M	N min	N*	N max
GM X5/2	205	220	226	M10	140	150	180

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер.

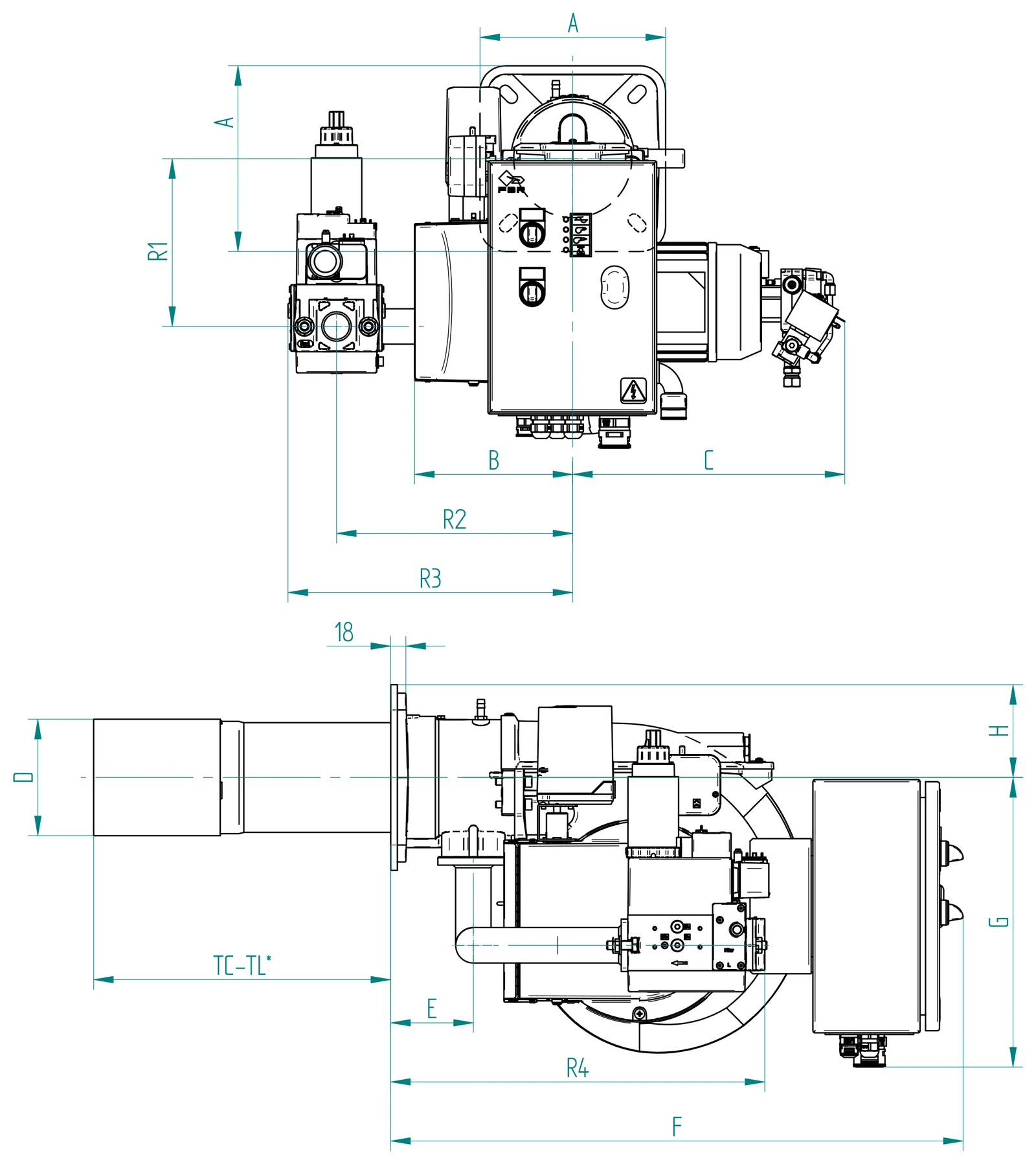

K 3/2

Модель	A	B	C	D	E	F	G	TC	TL
K 3/2	220	188	323	138	98	679	343	250	350

Значения в мм по техническому листу SK073505_C_en. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	H	R1	R2	R3	R4	RD	Вес арматуры
K 3/2 D1"-S	110	204	280	338	444	Rp 1	6 кг
K 3/2 D1"1/4-S	110	204	280	338	444	Rp 1 1/4	6 кг
K 3/2 D1"1/2-S	110	204	280	346	592	Rp 1 1/2	9 кг
K 3/2 D2"-S	122	204	280	346	592	Rp 2	10,6 кг

Фланец для установки горелки на котёл

Модель	L min	L max	M	N
K 3/2	205	226	M10	150

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла.

K 4/2 EVO 2

Модель	A	B	C	D	E	F	G	H	TC	TL
K 4/2 EVO 2	190	245	385	150	100	793	416	100	250	350

Значения в мм по техническому листу SK073516_D_en. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD
K 4/2 EVO 2 D1"-S	193	360	418	445	Rp 1
K 4/2 EVO 2 D1"1/4-S	193	360	418	445	Rp 1 1/4
K 4/2 EVO 2 D1"1/2-S	193	360	438	445	Rp 1 1/2
K 4/2 EVO 2 D2"-S	193	360	418	445	Rp 2

Фланец для установки горелки на котёл

Модель	L min	L max	M	N
K 4/2 EVO 2	205	226	M10	160

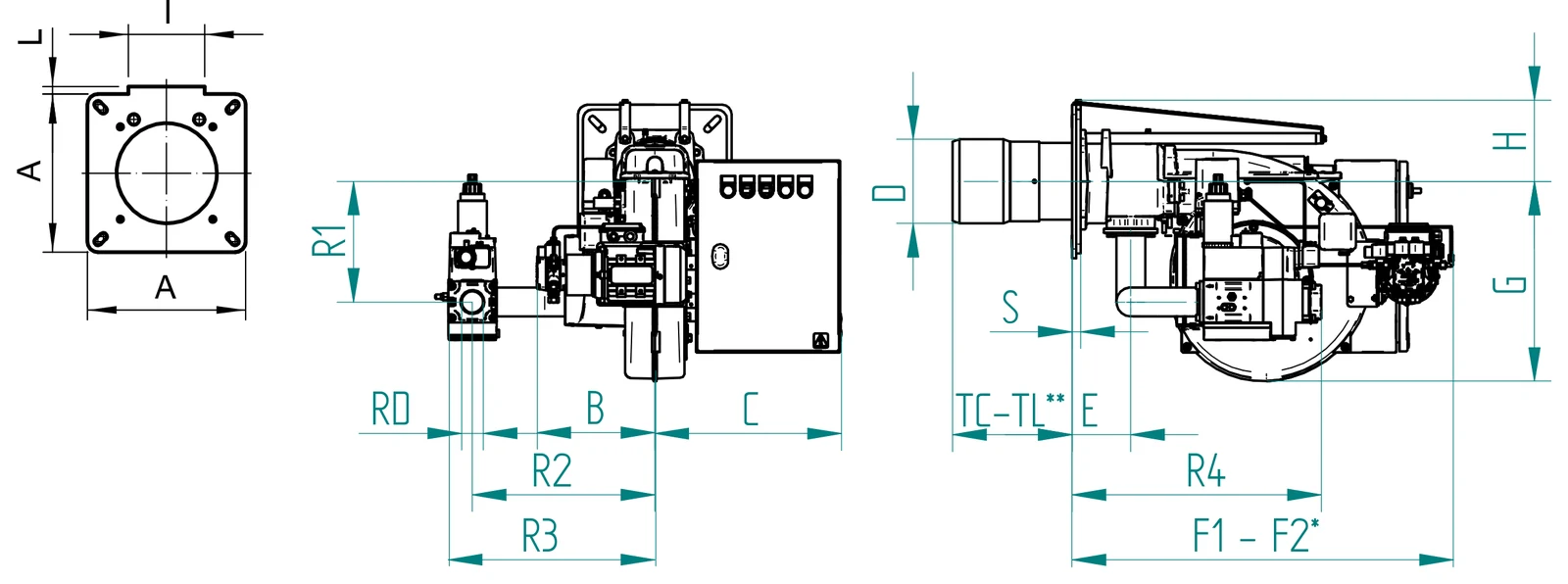

K X5/2

Модель	A	B	C	D	E	F1	F2	G	H	I	L	S	TC	TL
K X5/2	300	245	388	175	122	794	1234	416	171	144	10	18	250	315

Значения в мм по техническому листу SK073516_A_gb. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD	Вес арматуры
K X5/2 D1"-S	250	380	438	504	Rp1	23 кг
K X5/2 D1"1/4-S	250	380	438	504	Rp 1 1/4	23 кг
K X5/2 D1"1/2-S	250	380	430	520	Rp 1 1/2	25 кг
K X5/2 D2"-S	250	380	430	520	Rp 2	25 кг

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
K X5/2	310	368	M12	185	185	250

Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер.

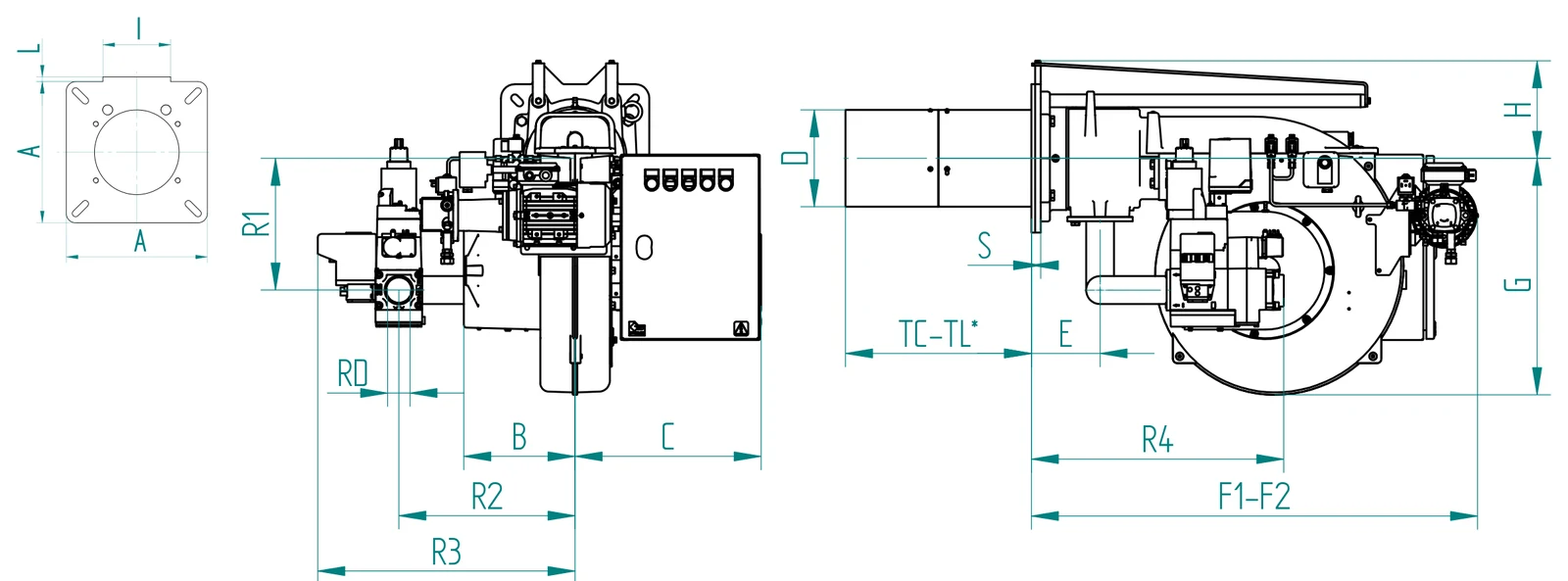

K X6/2 EVO — K X7/2

Модель	A	B	C	D	E	F1	F2	G	H	I	L	S	TC	TL
K X6/2 EVO	320	240	402	209	148	963	1548	510	210	183	40	20	280	400
K X7/2	320	240	398	209	148	963	1548	510	210	183	40	20	280	400

Значения в мм по техническому листу SK073566_B_en. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.

Размеры газовой арматуры

Модель и рампа	R1	R2	R3	R4	RD	Вес арматуры
K X6/2 EVO	284	380	555	545	Rp2	25 кг
K X7/2	284	380	555	545	Rp2	25 кг

Фланец для установки горелки на котёл

Модель	L min	L max	M	N min	N*	N max
K X6/2 EVO	340	368	M14	220	220	250
K X7/2	340	368	M14	220	220	250

Модель	Артикул	Мощность мин, кВт	Мощность макс, кВт	Расход мин, кг/ч	Расход макс, кг/ч
K 3/2 TC⛽ 4 рампы	004109R057031, 004109R057033, 004109R057035, 004109R057039	63.9	232	5.5	20
K 3/2 TL⛽ 4 рампы	004021R057031, 004021R057033, 004021R057035, 004021R057039	63.9	232	5.5	20
GM X5/2 TC⛽ 3 рампы	NEW	75	350	6.5	30
GM X5/2 TL⛽ 3 рампы	NEW	75	350	6.5	30
K 4/2 TC EVO 2⛽ 4 рампы	004106R057031, 004106R057033, 004106R057035, 004106R057039	116	523	10	45
K 4/2 TL EVO 2⛽ 4 рампы	004023R057031, 004023R057033, 004023R057035, 004023R057039	116	523	10	45
K X5/2 TC⛽ 4 рампы	004110R057031, 004110R057033, 004110R057035, 004110R057039	140	850	11.8	71.6
K X5/2 TL⛽ 4 рампы	004025R057031, 004025R057033, 004025R057035, 004025R057039	140	850	11.8	71.6
K X6/2 TL EVO⛽ 1 рампы	004306_31057040_31	217	1300	18.5	110
K X7/2 TL⛽ 1 рампы	004308_31057040_31	295	1800	25	152

Расшифровка маркировки

Две ступени

Короткая пламенная труба

Длинная пламенная труба

EVO

Вентилятор с загнутыми назад лопатками (по техлистам); полное содержание исполнения производитель не раскрывает

EVO 2

Ревизия исполнения; содержание в техлистах не описано

Рампа

Типоразмер газовой рампы: D1", D1"1/4, D1"1/2, D2" — от него зависит минимальное давление газа
