Коротко

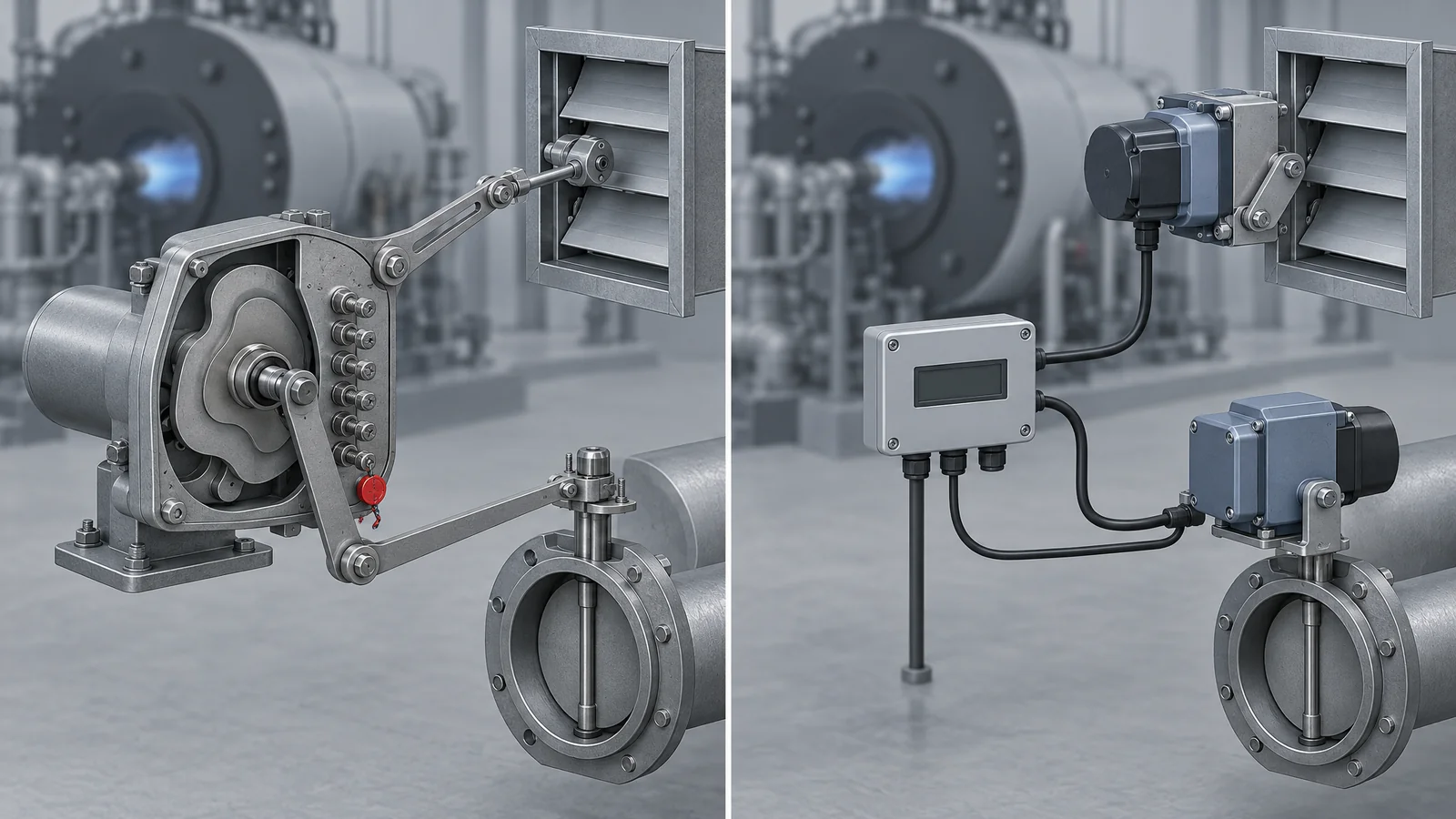

- MEC и EL — два исполнения одной и той же модулируемой горелки, отличающиеся тем, как связаны подача воздуха и газа. Мощность, пламенная труба, фланец у пары одинаковы.
- MEC: один сервопривод через кулачковый узел ведёт и воздушную заслонку, и газовый обтюратор. Сервопривод и кулачки опломбированы; соотношение воздух/газ правят винтами профиля эксцентриков. Контроль герметичности — устройство LDU11, таблица неисправностей — в руководстве горелки.
- EL: два отдельных сервопривода Lamtec, которыми управляет блок BT3 по записанной кривой. Крышку сервопривода вскрывать нельзя — гарантия. Таблицы неисправностей в руководстве горелки нет: причина блокировки выводится на дисплей блока.
- Рампы у исполнений разные (CE-CT у MEC, CE у EL), и минимальное давление газа на рампе 2" различается: у GAS P 190/M — 107 мбар для MEC и 85 мбар для EL. На DN65–DN100 пороги совпадают.
- Вход внешнего сигнала 4–20 мА / 0–10 В — комплект под заказ у части EL-исполнений; у MEC его нет.
- Выбор есть не у всех /M: у GAS P 190–300/M, FNDP 190–550/M, K 190–350/M, KN 190–550/M. С GAS P 350/M и выше — только EL. В заказе исполнение указывается отдельным словом после индекса /M.
Содержание статьи
Где в обозначении стоит MEC или EL
Исполнение пишется в конце обозначения, после индекса регулирования и длины трубы: GAS P 190/M CE TL MEC и GAS P 190/M CE TL EL. В написании производителя индекс и буквы CE часто слиты — GAS P190/MCE; это не «механическое», а /M + CE, и тип исполнения ищут отдельно (подробнее — в статье о маркировке FBR).
Выбор между MEC и EL в каталоге есть у GAS P 190/M, 250/M и 300/M, у мазутных FNDP 190–550/M, у двухтопливных K 190–350/M и KN 190–550/M. У остальных модулируемых серий исполнение одно: у GAS P 350/M и крупнее и у FGP 190/M и крупнее — EL, у малых газовых /M (XP 60/M – P 160/M) слова MEC или EL в обозначении нет.
MEC: один сервопривод и кулачковый узел
По руководству GAS P 190/MCE – P 300/MCE сервопривод «управляет одновременно регулировочными механизмами подачи газа и воздуха»: газ — обтюратором, воздух — заслонкой. Оба механизма работают «по изменяемому профилю»: точная подача газа и воздуха в каждой точке диапазона выставляется винтами регулировочного механизма — по часовой стрелке значение увеличивается, против — уменьшается, и правка «должна выполняться последовательно всеми винтами, чтобы достичь плавного изменения мощности». В руководстве приведён пример настройки эксцентриков для P 190, P 250 и P 300: положения девяти винтов A–I в миллиметрах — в таблице газовых и в таблице воздушных эксцентриков, рядом угол обтюратора в градусах и открытие воздушной заслонки в отметках.
Сервопривод настроен на заводе на диапазон 0–90°, и «дополнительная настройка не допускается»: сервопривод и кулачки внутри него опломбированы. За неисправность после вскрытия или изменения заводской настройки кулачков производитель не отвечает, а при изменении заводской настройки кулачков гарантия не действует. Узел газового модулятора тоже «уже настроен и опломбирован» и разборке не подлежит. Руководство отдельно предупреждает о риске сдавливания: подвижные детали узла кулачков находятся снаружи горелки.
Режим работы задаёт внешнее устройство. В модулируемом режиме датчик температуры или давления передаёт значение на комплект модуляции, а тот командует сервоприводом; в плавно-двухступенчатом режиме термостат или реле давления котла подаёт команду на сервопривод напрямую. Комплект модуляции в базовую поставку не входит — см. типы регулирования.
Автоматика и пуск. Контроль герметичности клапанов выполняет устройство LDU11 до предварительной вентиляции: в первой фазе («Test 1», около 22 секунд) проверяется, что давление между клапанами не растёт — иначе пропускает предохранительный клапан; во второй («Test 2», около 27 секунд) пространство между клапанами заполняется газом и давление не должно упасть ниже уставки реле контроля герметичности — иначе пропускает рабочий клапан. Утечка в любой фазе — блокировка, индикатор останавливается на номере теста. Затем вентилятор, открытие заслонки до упора, предварительная вентиляция 20 секунд, розжиг, контроль пламени электродом ионизации, и через несколько секунд после розжига автомат передаёт управление внешнему регулятору модуляции.
Неисправности. В руководстве MEC есть таблица неисправностей; типовые блокировки — отсутствие пламени после времени безопасности (разблокировка только вручную) и утечка через клапан в первом тесте. Разбор таблиц — в статье о вводе в эксплуатацию.
EL: два сервопривода и блок Lamtec BT3
По руководству GAS P 190 – P 650/M EL (BT3) «сервомоторы LAMTEC регулируют воздушную заслонку и блок модуляции газа» — приводов два, обозначены MS1 (воздух) и MS2 (газ), и управляет ими блок BT3. Соотношение воздух/газ не задаётся винтами: после розжига «газовые и воздушные заслонки постепенно встают в позиции согласно предварительно запрограммированной кривой», и дальше горелка модулирует по запросу регулятора или ПЛК.
Сервоприводы настроены на заводе. Руководство запрещает открывать и сдвигать крышку сервопривода: «гарантия будет аннулирована в случае снятия опломбированной крышки». Запрет менять настройки эксцентриков в руководстве EL тоже есть — он стоит в разделе о сервоприводах, сразу после слов о заводской настройке; регулировочных винтов профиля, как у MEC, в руководстве EL нет.
Автоматика и пуск. При включении BT3 проверяет собственные цепи, подключение клапанов и сервоприводов, положение реле давления воздуха и цепи безопасности котла. Через ~5 секунд после запуска вентилятора приводы получают питание, и когда воздушная заслонка встаёт в положение продувки, начинается предварительная продувка — около 30 секунд. Контроль герметичности клапанов выполняет сам блок во время открытия приводов и продувки; по руководству, при первом запуске, после отключения электроэнергии и после блокировки он проводится в процессе предварительной вентиляции. Структура проверки та же, два теста, вторая фаза — около 10 секунд. Розжиг: трансформатор, через ~3 секунды открытие клапанов, ещё через ~3 секунды после воспламенения трансформатор выключается; контроль пламени — электрод ионизации. При управляемом отключении рабочий клапан остаётся открытым, чтобы газ между клапанами сгорел, — поэтому при повторном пуске блок сначала проверяет, что давления там нет.
Неисправности. Таблицы в руководстве горелки нет: «Обратитесь к руководству на устройство LAMTEC BT3, поставляемому в комплекте с горелкой». При блокировке блок «выводит на дисплей сообщение с причиной блокировки» — превышение давления газа, отсутствие воздуха, отсутствие пламени. Отдельное требование EL: не включать горелку повторно, пока не остановился вентилятор, — иначе можно повредить реле давления воздуха.
Что совпадает у обоих исполнений
Правила наладки, которые не зависят от кулачка, в руководствах MEC и EL записаны одинаково:
- перечень проверок перед пуском — электропитание, тип и давление газа, герметичность, вода в системе, вентиляция котельной, предохранительный термостат котла; направление вращения вентилятора у трёхфазного мотора;
- окончательная настройка — по газоанализатору, после установки параметров по таблице;
- реле минимального давления газа — на 20 % ниже рабочего давления, реле максимального — на 20 % выше; реле контроля герметичности DW — 50 % максимального давления рампы; реле давления воздуха — по методу CO ≤ 10 000 ppm;
- расстояния электродов — 12 мм от электрода ионизации до диска и 4 мм между электродами поджига.
Только в руководстве MEC, кроме того, сказано: реле давления воздуха настраивают при минимальной модуляции; при смене вида газа меняют комплект смесительной камеры, настраивают горелку заново и наклеивают табличку с новым газом; после смены короткой пламенной трубы на длинную горелку тоже настраивают заново; смесительный комплект извлекается без снятия горелки с котла.
Рампа и давление газа: где исполнения расходятся
У MEC-исполнений в техлистах стоят рампы CE-CT, у EL — рампы CE; что означают буквы CT, производитель не расшифровывает. Контроль герметичности клапанов есть у обоих исполнений: у MEC его ведёт устройство LDU11, у EL — блок BT3.
Минимальное давление газа на входе — то, при котором горелка отдаёт максимальную мощность, — на рампе 2" у исполнений различается, на DN65–DN100 совпадает:
| Модель | Мощность, кВт | Рампа 2" | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|
| GAS P 190/M CE TL | 349 · 1046–2209 | 107 / 85 | 46 / 46 | 30 / 30 | 21 / 21 |
| GAS P 250/M CE TL | 384 · 1163–2907 | 181 / 140 | 84 / 84 | 56 / 56 | 39 / 39 |
| GAS P 300/M CE TL | 465 · 1395–3488 | 268 / 225 | 112 / 112 | 72 / 72 | 52 / 52 |
Для СУГ на рампе 2": 43 / 43, 94 / 94, 120 / 120 мбар — порог одинаковый. На DN100 для СУГ у EL-техлиста значения нет, у MEC — 22, 38 и 40 мбар.
Что это значит при заказе: если давление в сети на входе в рампу невысокое и рампа планируется 2", EL-исполнение укладывается в меньшее давление. При рампе большего диаметра разницы нет, и выбор определяется автоматикой. Как считать порог с учётом противодавления топки — в статье о рампе по давлению.
Вход 4–20 мА / 0–10 В
Управление мощностью от внешней системы — контроллера котла, ПЛК технологической линии — по сигналу 4–20 мА или 0–10 В у FBR оформлено как комплект под заказ («Kit for input 4-20mA / 0-10Vdc»). В техлистах он указан у EL-исполнений; на сайте это GAS P 190–300/M EL, P 750–1800/M EL, K 4/M/2 EL, K 190–550/M EL, K 750–1800/M EL, KN 750–1800/M EL и FNDP 750–1800/M EL. У MEC-исполнений комплекта в техлистах нет, как и у части EL — например, у GAS P 350–550/M EL EVO и P 650/M EL. На карточках моделей, где он есть, стоит строка «комплект под заказ».
Если у задачи есть этот сигнал — исполнение EL и комплект в заказе. Если регулирование по температуре или давлению теплоносителя — у обоих исполнений нужен комплект модуляции (регулятор и датчик), который в базовую поставку не входит.
Что указать в заказе
- Модель с исполнением:
GAS P 250/M CE TL MECилиGAS P 250/M CE TL EL. Если слово не указано, у моделей с выбором его уточнит менеджер — лучше решить заранее. - Рампа и её диаметр — с проверкой минимального давления газа по техлисту именно этого исполнения; на 2" пороги разные.
- Вид газа — природный или СУГ: пороги давления разные, а комплект смесительной камеры, по руководству MEC, у каждого газа свой.
- Комплект модуляции (температура или давление) — для обоих исполнений; вход 4–20 мА / 0–10 В — только EL, и только у моделей из списка выше.
- Напряжение и частота — по табличке горелки; у P 190–300/M по техлисту — 3~400 В или 1N~230 В, 50 Гц.
Чего в документах нет
Руководства и техлисты FBR не сравнивают исполнения по цене, точности поддержания соотношения, сроку службы или удобству наладки — таких утверждений в статье нет. Инструкций на блок Lamtec BT3 и устройство LDU11 на сайте нет; руководство на BT3, как сказано в руководстве горелки, поставляется в комплекте с ней.
