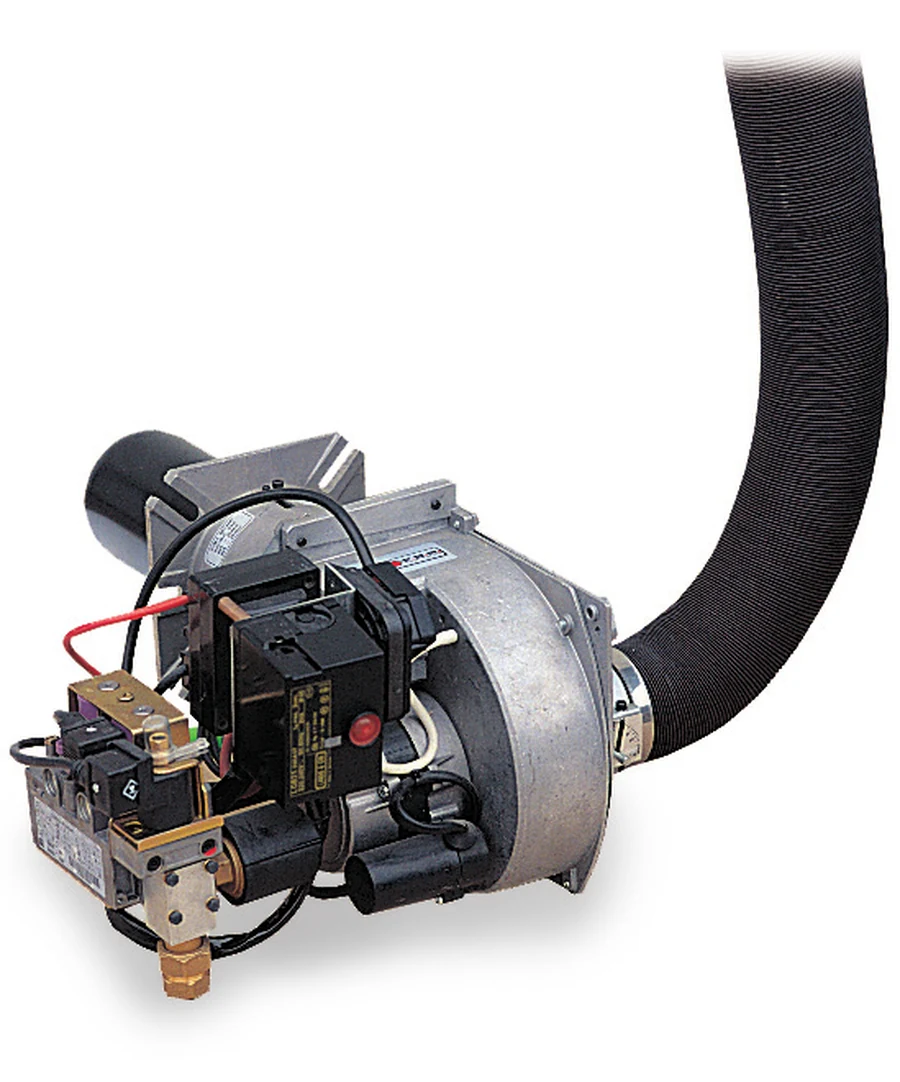

Газовая горелка FBR GAS X0 THLS для тепловых генераторов и воздухонагревателей
GAS X0 THLS — одноступенчатая газовая горелка 11.5–34 кВт в алюминиевом корпусе, рассчитанная на встройку в теплогенераторы и моноблочные агрегаты. От обычной X0 CE её отличают удлинённая жаровая труба, которая должна быть длиннее толщины крышки теплогенератора, и подготовка под забор воздуха на горение по каналу — до 2 м, Ø 76×3 мм. Газовая арматура (рабочий клапан с регулировкой расхода, предохранительный клапан, реле давления газа, фильтр-стабилизатор) собрана, электрически подключена и испытана на заводе, отдельная рампа не подбирается: нужно только давление в линии от 7 мбар на природном газе или от 18 мбар на СУГ. Исполнение под конкретное топливо задаётся смесительным комплектом и указывается при заказе — это разные артикулы горелки: 006065 под природный газ, 006066 под сжиженный.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.

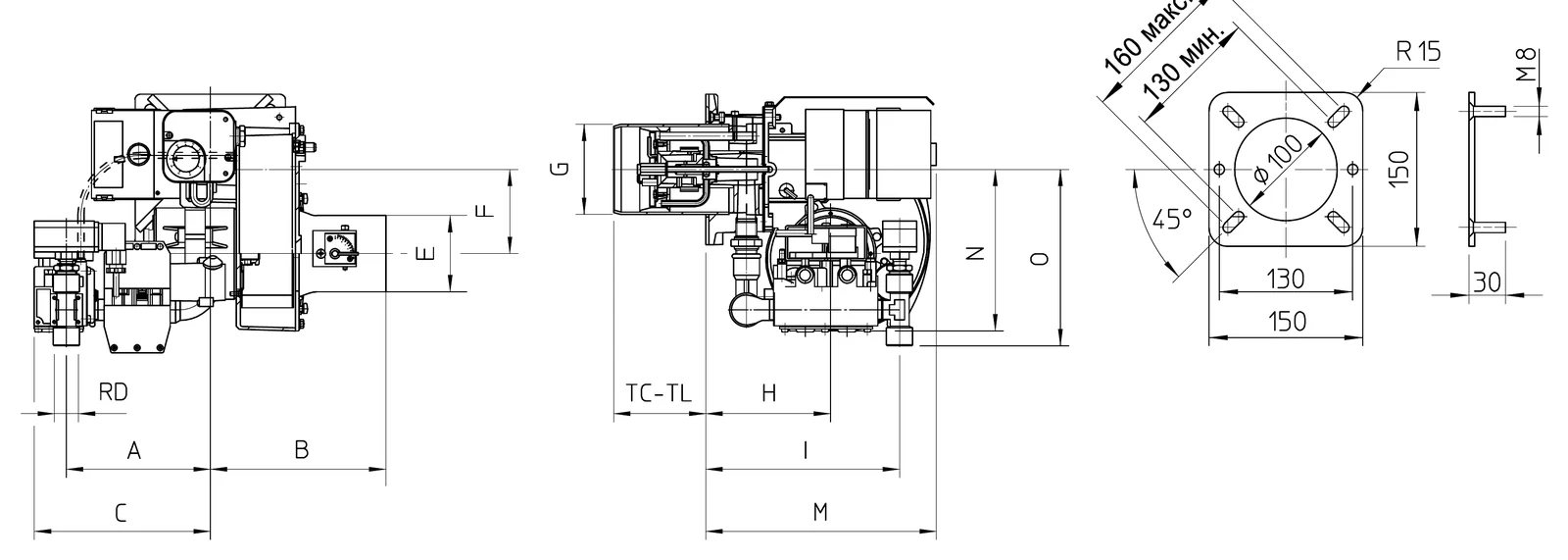

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
RDABCEFGTC-TLHIMNO| Модель | A | B | C | E | F | G | H | I | TC | TL | M | N | O | RD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GAS X0 CE THLS-D1/2" | 144 | 169 | 176 | 80 | 84 | 90 | 125 | 193 | 92 | 152 | 230 | 161 | 176 | Rp 1/2" |
На чертеже фланца проставлены: 150×150 мм, отверстия под M8 с шагом 130, диагональ 130 мин. / 160 макс., отверстие Ø 100 мм, R15, вылет 30 мм. Длина жаровой трубы должна быть больше толщины крышки теплогенератора. Чертёж и таблица приведены по руководству 071046_14; в более позднем техническом листе (PA 20110614) размер C указан как 179 мм и использован другой набор буквенных обозначений — при проектировании сверяйтесь с документом, приложенным к поставке.
| Модель | Мощность, кВт | Расход газ (G20), м³/ч | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|---|---|
| GAS X0 THLS | 11.5–34 | 1.2–3.4 | D1/2" - S · природный газ | 006065 | 7 | — |
| D1/2" - S · сжиженный газ | 006066 | — | 18 |
Расшифровка маркировки
GAS X0 THLS
| Тепловая мощность | Тепловая мощность | Регулировка смесительного комплекта | Открытие воздушной заслонки | Давление воздуха | Давление газа в смесительной камере | Расход G20 |
|---|---|---|---|---|---|---|
| [кВт] | [Мкал/ч] | [отметка №] | [отметка №] | [мбар] | [мбар] | [м³/ч] |
| 23.2 | 20 | 1 | 3.5 | 3.8 | 6.8 | 2.3 |
| 25.5 | 22 | 1.5 | 4.5 | 4.2 | 7.9 | 2.6 |
| 29 | 25 | 2 | 4.5 | 4 | 8.4 | 2.9 |
| 31.3 | 27 | 2.5 | 4.5 | 3.6 | 8.6 | 3.2 |
| 34.2 | 29.5 | 3 | 5 | 3.3 | 9.3 | 3.4 |
Источник: Руководство 071046_14 (стр. 05)
| Тепловая мощность | Тепловая мощность | Регулировка смесительного комплекта | Открытие воздушной заслонки | Давление воздуха | Давление газа в смесительной камере | Расход G31 |
|---|---|---|---|---|---|---|
| [кВт] | [Мкал/ч] | [отметка №] | [отметка №] | [мбар] | [мбар] | [м³/ч] |
| 23.2 | 20 | 1 | 3.5 | 3.8 | 10.3 | 0.9 |
| 25.5 | 22 | 1.5 | 4.5 | 4.2 | 11.8 | 1 |
| 29 | 25 | 2 | 4.5 | 4 | 12.2 | 1.1 |
| 31.3 | 27 | 2.5 | 4.5 | 3.6 | 12.9 | 1.2 |
| 34.2 | 29.5 | 3 | 5 | 3.3 | 14.7 | 1.3 |
Источник: Руководство 071046_14 (стр. 05)
Состав горелки
- Алюминиевый корпус, компактная компоновка с доступом к узлам для настройки и обслуживания
- Головка сгорания с регулировкой — высокий КПД и устойчивость пламени
- Подготовка под забор воздуха на горение по каналу: длина до 2 м, Ø 76×3 мм
- Газовая арматура в сборе: рабочий клапан с регулировкой расхода, предохранительный клапан, реле минимального давления газа, фильтр-стабилизатор давления — электрически подключена и испытана на заводе
- Реле давления воздуха
- Штуцеры для замера давления газа на входе и выходе арматуры и давления воздуха
- Однофазное электропитание 230 В / 50 Гц, степень электрозащиты IP 40
- Номинальная электрическая мощность 80 Вт, двигатель вентилятора 50 Вт, потребляемый ток 0.5 А
- Масса 9 кг, уровень шума 57–58 дБА
Соответствие нормам
- Категория топлива: |2R'|2H'|2L'|2E'|2E+'|2Er'|2ELL'|2E(R)B|3B/P'|3+'|3P'|3B'|3R
- Максимальное давление на входе в клапаны — 60 мбар
- Максимальная температура воздуха для горения — 60 °C
- Условия эксплуатации −15…+40 °C, хранения −20…+70 °C, относительная влажность до 80 %
- Работа периодическая: минимум одна остановка каждые 24 часа
Стандартная комплектация
- Разъём 7 полюсов
- Фланец с прокладкой для установки на теплогенератор
Дополнительно, под заказ
- Смесительный комплект: 052596 (природный газ) / 052598 (сжиженный газ)
- Коллектор: 052529 (природный газ) / 052587 (сжиженный газ)
- Диафрагма: 021658 (природный газ) / 021659 (сжиженный газ)
