Одноступенчатые горелки газ/дизель FBR 23–232 кВт
Одноступенчатые — Горелки газ / дизель
Мощность: 23–232 кВт
GM X0 – GM X4: одна ступень мощности на газе и на дизеле, 22–232 кВт, однофазное питание. Для котлов малой мощности с резервом по дизелю.

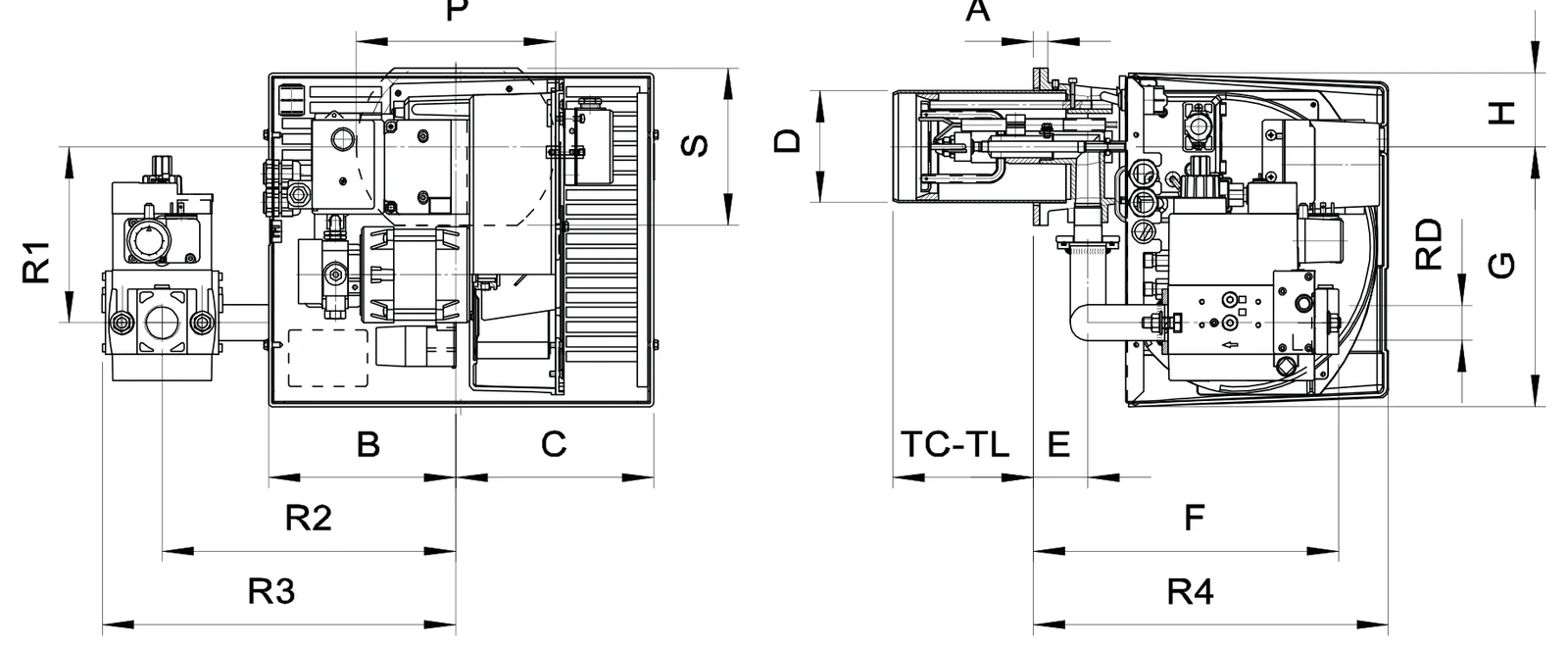

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера).
| Модель | A | B | C | D | E | F | G | H | P | S | TC | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GM X0 | 15 | 162 | 175 | 90 | 43 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GM X1 | 15 | 162 | 175 | 90 | 43 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GM X3 | 16 | 185 | 195 | 108 | 54 | 340 | 248 | 70 | 190 | 150 | 130 | 250 |
| GM X4 | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 |
Значения в мм по техническому листу SK073501_A_en. D — диаметр пламенной трубы. TC и TL — длина короткой и длинной пламенной трубы. Размеры, зависящие от газовой рампы, вынесены в таблицу ниже.
Размеры газовой арматуры
| Модель и рампа | R1 | R2 | R3 | R4 | RD |
|---|---|---|---|---|---|
| GM X0 D1/2"-S | 133 | 200 | 254 | 240 | Rp 1/2 |
| GM X1 D1/2"-S | 133 | 200 | 254 | 240 | Rp 1/2 |
| GM X3 D1"-S | 168 | 280 | 337 | 291 | Rp 1 |
| GM X4 D1"-S | 173 | 280 | 337 | 319 | Rp 1 |
Размеры зависят от выбранной газовой рампы и показаны на том же чертеже. «Вес арматуры» — вес газовой рампы отдельно от горелки.
Фланец для установки горелки на котёл
| Модель | L min | L* | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|---|
| GM X0 | 130 | 150 | 170 | M8 | 100 | 110 | 130 |
| GM X1 | 130 | 150 | 170 | M8 | 100 | 110 | 130 |
| GM X3 | 150 | 170 | 170 | M8 | 120 | 130 | 140 |
| GM X4 | 170 | 205 | 226 | M10 | 130 | 140 | 160 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер.
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| GM X0 TC⛽ 1 рампы | 004001R057152 | 22.6 | 34.3 | 2 | 3 |
| GM X0 TL⛽ 1 рампы | 004003R057152 | 22.6 | 34.3 | 2 | 3 |
| GM X1 TC⛽ 1 рампы | 004005R057152 | 29 | 69.8 | 2.5 | 6 |
| GM X1 TL⛽ 1 рампы | 004007R057152 | 29 | 69.8 | 2.5 | 6 |
| GM X3 TC⛽ 1 рампы | 004122R057023 | 58.1 | 151 | 5 | 13 |
| GM X3 TL⛽ 1 рампы | 004123R057023 | 58.1 | 151 | 5 | 13 |
| GM X4 TC⛽ 1 рампы | 004126R057023 | 116 | 232 | 10 | 20 |
| GM X4 TL⛽ 1 рампы | 004127R057023 | 116 | 232 | 10 | 20 |
