Двухступенчатые газовые горелки FBR 18–1915 кВт
Двухступенчатые газовые горелки FBR — серии GAS X.../2, XP.../2 и P.../2
Двухступенчатая горелка работает на двух фиксированных мощностях: первая ступень выходит примерно на половину расхода второй, переключение даёт сервопривод воздушной заслонки, он же разрешает открытие клапана второй ступени — при отказе сервопривода горелка просто остаётся на первой ступени. Такая схема снижает число пусков и потери на продувке по сравнению с одноступенчатой. Подгруппа охватывает три линейки: компактную GAS X.../2 CE от 18 до 349 кВт, GAS XP.../2 с вентилятором повышенного наддува и промышленную GAS P.../2 до 1915 кВт. Опубликованы все шесть типоразмеров: X 1/2 – X 5/2, XP 60/2 EVO, XP 80/2, P 100/2 EVO, P 130/2 EVO и P 160/2 — с рабочими полями, чертежами и заводскими таблицами настройки.
Запасные части: у 16 моделей подгруппы есть деталировка — чертежи и коды запчастей FBR →
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.
Серия GAS X 1/2 – X 5/2
GAS XP 60/2 EVO
GAS XP 80/2
GAS P 100/2 EVO
GAS P 130/2 EVO
GAS P 160/2
Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
Серия GAS X 1/2 – X 5/2
R1PSBCR2R3ADHRDGTC-TLER4FR1PSBCR2R3ADHRDGTC-TLER4F| Модель | A | B | C | D | E | F | G | H | P | S | TC | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GAS X 1/2 | 15 | 162 | 175 | 90 | 45 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GAS X 2/2 | 15 | 162 | 175 | 90 | 45 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GAS X 3/2 | 16 | 185 | 195 | 108 | 52 | 340 | 248 | 70 | 200 | 160 | 130 | 250 |
| GAS X 4/2 | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 |
| GAS X 5/2 | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 205 | 250 | 335 |

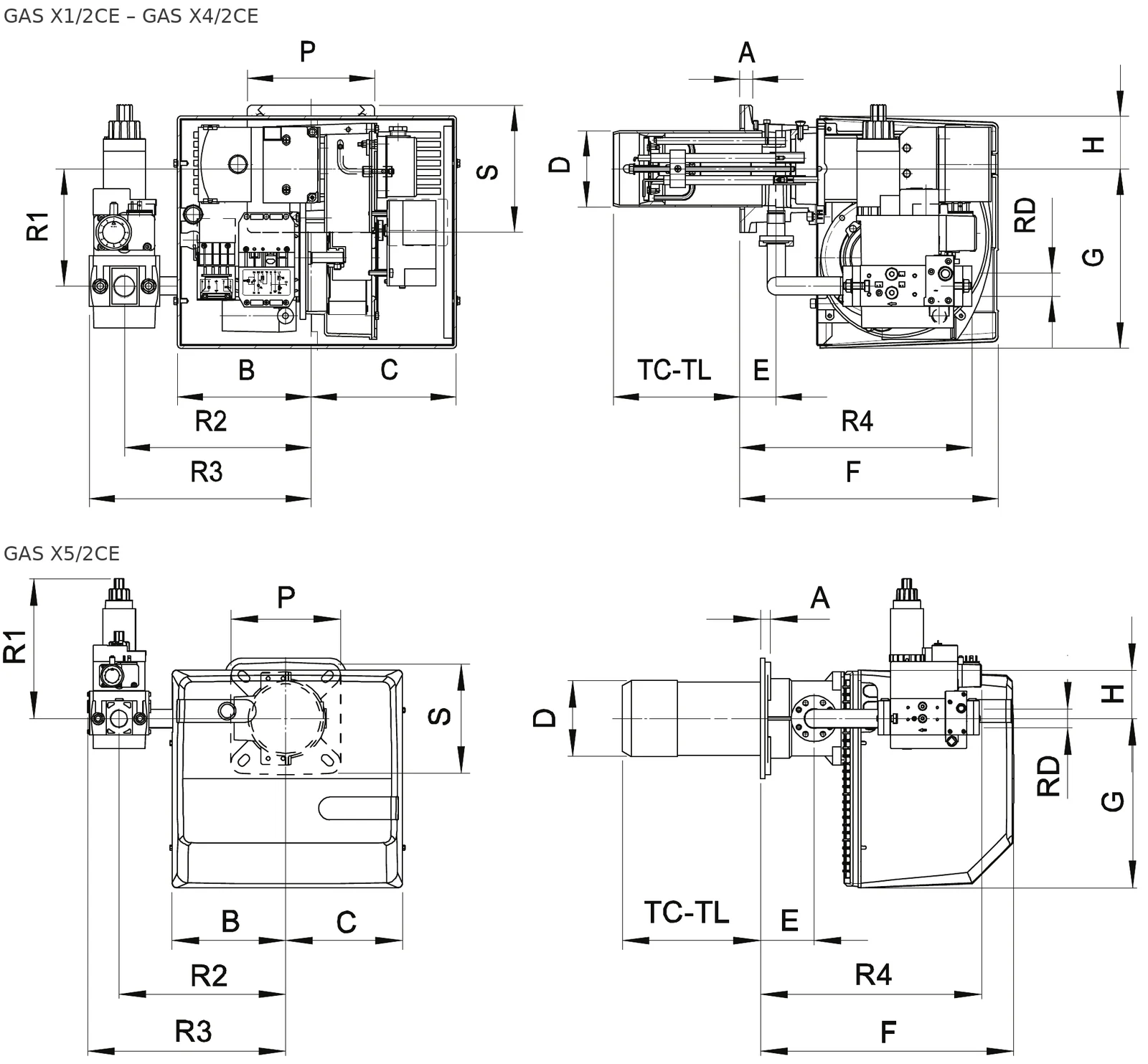

Верхний чертёж — типоразмеры X1/2CE–X4/2CE, нижний — X5/2CE. Размеры R1–R4 и RD относятся к газовой арматуре, поэтому у одного типоразмера они разные для разных присоединительных размеров. «Вес арматуры» — транспортировочный вес газовой рампы отдельно от горелки. TC и TL — короткая и длинная жаровая труба: длину подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания зазор между жаровой трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.
Размеры газовой арматуры
| Модель | R1 | R2 | R3 | R4 | RD | Вес арматуры |
|---|---|---|---|---|---|---|
| GAS X 1/2 D1/2"-S | 132 | 200 | 275 | 258 | Rp 1/2 | 2 кг |
| GAS X 2/2 D3/4"-S | 138 | 220 | 262 | 275 | Rp 3/4 | 4 кг |
| GAS X 3/2 D1"-S | 152 | 280 | 337 | 291 | Rp 1 | 6 кг |
| GAS X 3/2 D1"1/4-S | 152 | 280 | 337 | 291 | Rp 1"1/4 | 6 кг |
| GAS X 3/2 D1"1/2-S | 152 | 280 | 330 | 439 | Rp 1"1/2 | 9 кг |
| GAS X 4/2 D1"-S | 158 | 280 | 337 | 315 | Rp 1 | 6 кг |
| GAS X 4/2 D1"1/4-S | 158 | 280 | 337 | 315 | Rp 1"1/4 | 6 кг |
| GAS X 4/2 D1"1/2-S | 158 | 280 | 330 | 463 | Rp 1"1/2 | 9 кг |
| GAS X 5/2 D1"-S | 255 | 305 | 362 | 363 | Rp 1 | 6 кг |
| GAS X 5/2 D1"1/4-S | 255 | 305 | 362 | 363 | Rp 1"1/4 | 6 кг |
| GAS X 5/2 D1"1/2-S | 265 | 305 | 353 | 511 | Rp 1"1/2 | 9 кг |
Размеры и вес относятся к газовой арматуре — на габариты самой горелки выбор рампы не влияет. Обозначения R1–R4 и RD показаны на том же чертеже выше.
Фланец для установки горелки на котёл
| Модель | L min | L* | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|---|
| GAS X 1/2 | 130 | 150 | 170 | M8 | 100 | 110 | 130 |
| GAS X 2/2 | 130 | 150 | 170 | M8 | 100 | 110 | 130 |
| GAS X 3/2 | 150 | 170 | 170 | M8 | 120 | 130 | 140 |
| GAS X 4/2 | 170 | 205 | 226 | M10 | 130 | 140 | 160 |
| GAS X 5/2 | 205 | — | 226 | M10 | 150 | 150 | 180 |
Значения в мм. L — размер по диагонали крепёжных отверстий, N — диаметр отверстия в двери котла, M — резьба шпилек. Столбцы со звёздочкой — рекомендуемый заводом размер.
GAS XP 60/2 EVO
AAR1RDBCR2R3DHGTC-TLER4F| Модель | A | B | C | D | E | F | G | H | TC | TL |
|---|---|---|---|---|---|---|---|---|---|---|
| GAS XP 60/2 EVO | 200 | 188 | 276 | 150 | 99 | 558 | 416 | 100 | 250 | 335 |
Размер 20 мм на чертеже — вылет фланца за жаровую трубу. TC и TL — короткая и длинная жаровая труба: длину подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. При поставке с длинной трубой вес горелки увеличивается на 1 кг.
Размеры газовой арматуры
| Модель | R1 | R2 | R3 | R4 | RD |
|---|---|---|---|---|---|
| GAS XP 60/2 EVO - D1"-S | 193 | 280 | 338 | 431 | Rp 1 |
| GAS XP 60/2 EVO - D1"1/4-S | 193 | 280 | 338 | 431 | Rp 1 1/4 |
| GAS XP 60/2 EVO - D1"1/2-S | 193 | 280 | 346 | 446 | Rp 1 1/2 |
Размеры относятся к газовой арматуре — на габариты самой горелки выбор рампы не влияет. Обозначения R1–R4 и RD показаны на том же чертеже выше.
Фланец для установки горелки на котёл
| Модель | L min | L* | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|---|
| GAS XP 60/2 EVO | 205 | 205 | 226 | M10 | 160 | 160 | 180 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбцы со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

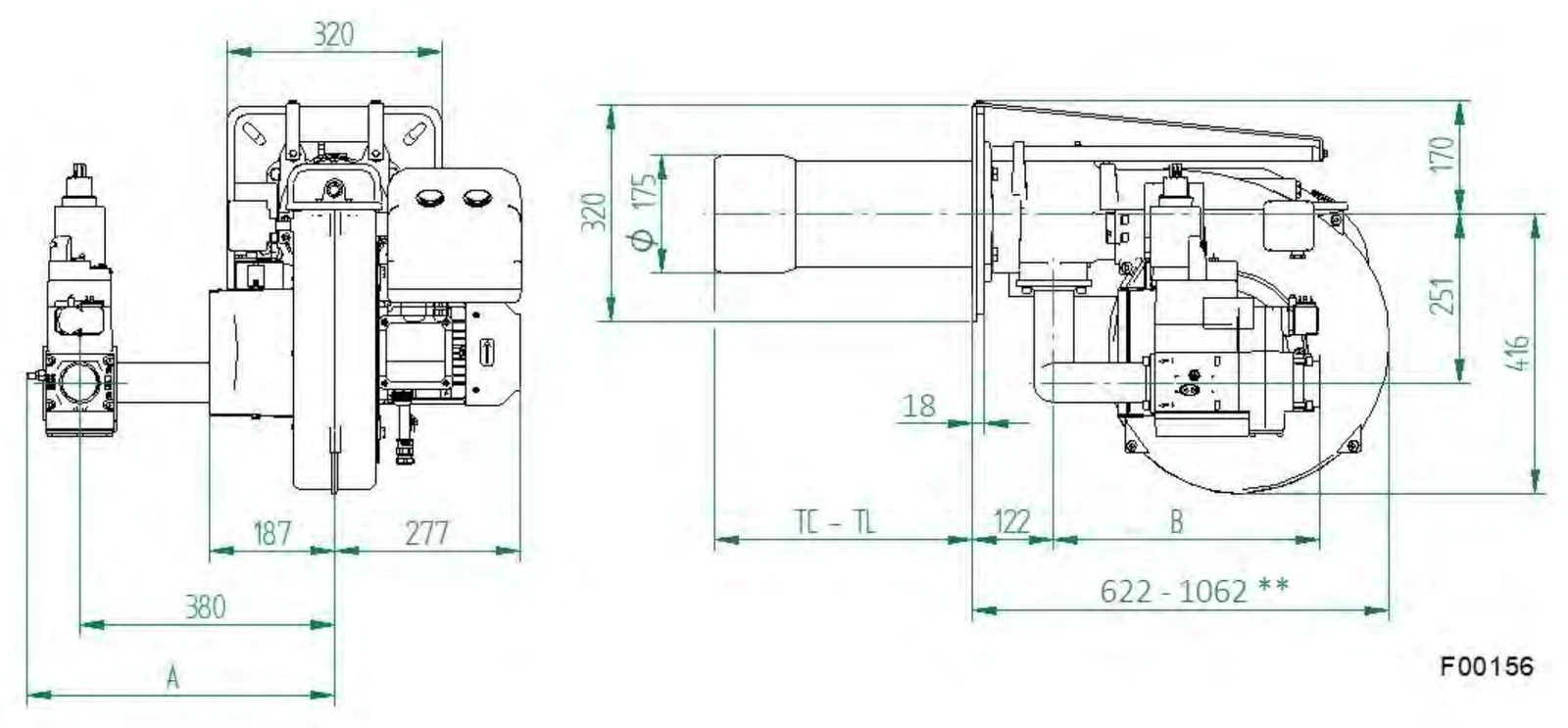

GAS XP 80/2
Ø175TC-TLAB| Модель | Ø жаровой трубы | TC | TL |
|---|---|---|---|
| GAS XP 80/2 | 175 | 250 | 385 |
Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Размер 622–1062 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания, её нужно закладывать при планировке котельной. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции; при поставке с длинной трубой вес горелки увеличивается на 2 кг. Для котлов с инверсионной камерой сгорания зазор между трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.
Размеры газовой арматуры
| Газовая рампа | A | B |
|---|---|---|
| D1"1/4-S | 437 | 382* |
| D1"1/2-S | 458 | 396 |
| D2"-S | 458 | 396 |
Размеры A и B показаны на чертеже выше и зависят только от выбранной газовой арматуры — на габариты самой горелки она не влияет. У рампы D1"1/4-S в размер B входят 66 мм переходника (код 057020).
Фланец для установки горелки на котёл
| Модель | L min | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|
| GAS XP 80/2 | 310 | 365 | M12 | 185 | 185 | 250 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.
GAS P 100/2 EVO
Ø185TC-TLAB| Модель | Ø жаровой трубы | TC | TL |
|---|---|---|---|
| GAS P 100/2 EVO | 185 | 252 | 387 |
Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции; при поставке с длинной трубой вес горелки увеличивается на 2 кг. Для котлов с инверсионной камерой сгорания зазор между трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода. Английский технический лист даёт длины труб 252 и 387 мм, русское руководство для XP 80/2 и P 100/2 разом — 250 и 385 мм; опубликованы значения технического листа.
Размеры газовой арматуры
| Газовая рампа | A | B |
|---|---|---|
| D1"1/4-S | 437 | 382* |
| D1"1/2-S | 458 | 396 |
| D2"-S | 458 | 396 |
Размеры A и B показаны на чертеже выше и зависят только от выбранной газовой арматуры — на габариты самой горелки она не влияет. У рампы D1"1/4-S в размер B входят 66 мм переходника (код 057020).
Фланец для установки горелки на котёл
| Модель | L min | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|
| GAS P 100/2 EVO | 275 | 325 | M12 | 195 | 195 | 250 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

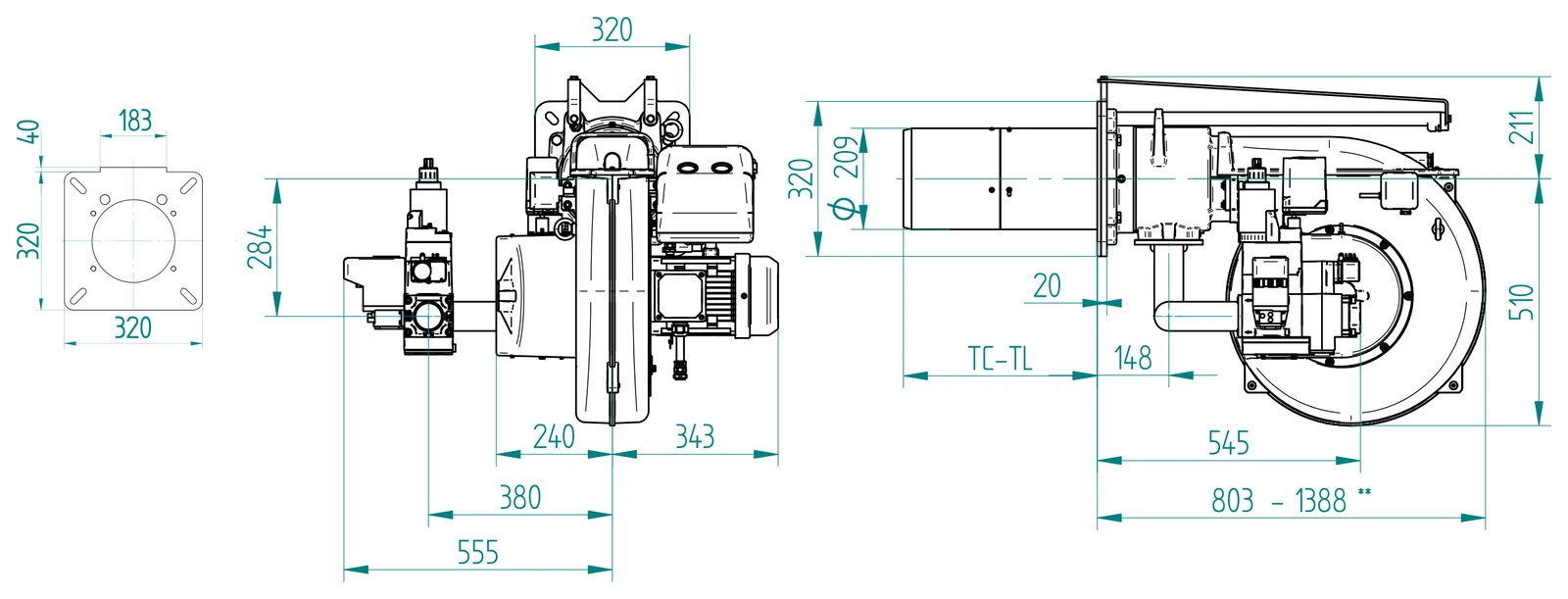

GAS P 130/2 EVO
Ø209TC-TL| Модель | Ø жаровой трубы | TC | TL |
|---|---|---|---|
| GAS P 130/2 EVO | 209 | 280 | 400 |
Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа; слева на нём показан фланец котла 320 × 320 мм. Размер 803–1388 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания, её нужно закладывать при планировке котельной. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Для котлов с инверсионной камерой сгорания зазор между трубой и отверстием изолируют огнеупорным материалом так, чтобы это не мешало снять горелку. Нестандартные длины — по запросу в технический отдел завода.
Фланец для установки горелки на котёл
| Модель | L min | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|
| GAS P 130/2 EVO | 340 | 368 | M14 | 220 | 220 | 250 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

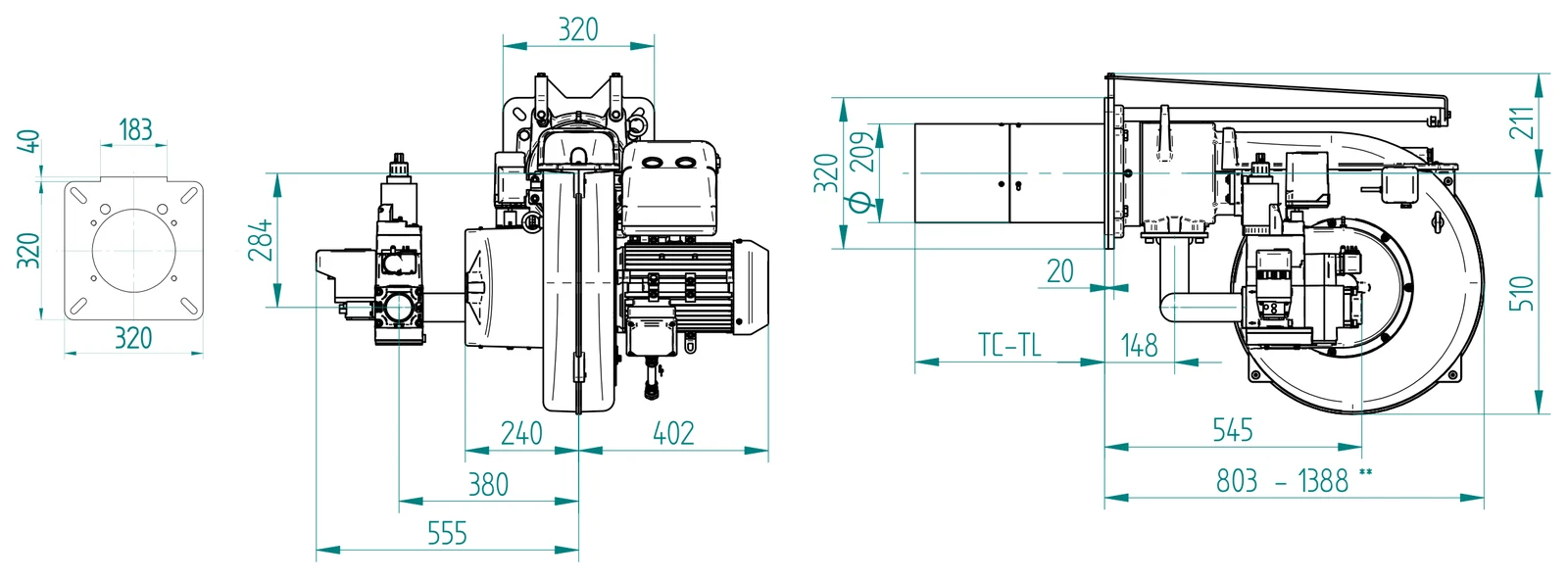

GAS P 160/2
Ø209TC-TL| Модель | Ø жаровой трубы | TC | TL |
|---|---|---|---|
| GAS P 160/2 | 209 | 280 | 400 |
Завод размечает этот чертёж готовыми числами в миллиметрах, поэтому в таблице приведено только то, что зависит от исполнения: диаметр жаровой трубы и её длина в вариантах TC и TL. Остальные габариты читаются прямо с чертежа; слева на нём показан фланец котла 320 × 320 мм. От P 130/2 EVO горелка отличается только длиной по двигателю — 402 мм вместо 343 мм, остальные размеры совпадают. Размер 803–1388 мм — общая глубина с отодвинутой назад горелкой в положении для обслуживания. Длину жаровой трубы подбирают по данным изготовителя котла, и она в любом случае должна быть больше толщины двери котла с учётом изоляции. Нестандартные длины — по запросу в технический отдел завода.
Фланец для установки горелки на котёл
| Модель | L min | L max | M | N min | N* | N max |
|---|---|---|---|---|---|---|
| GAS P 160/2 | 340 | 368 | M14 | 220 | 220 | 250 |
Значения в мм. L — размер по диагонали крепёжных отверстий, M — резьба шпилек, N — диаметр отверстия в двери котла. Столбец со звёздочкой — рекомендуемый заводом размер. В техническом листе FBR на врезке фланца буквы стоят наоборот: N — диагональ крепёжных отверстий, L — отверстие; здесь обозначения приведены к общим для сайта.

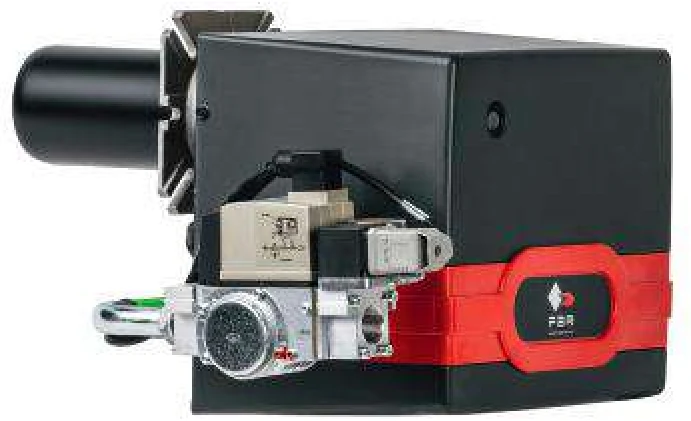

GAS X 1/218/23.2–58.1 кВтGAS X 2/224.4/40.7–93 кВт
GAS X 3/234.9/69.8–174 кВт

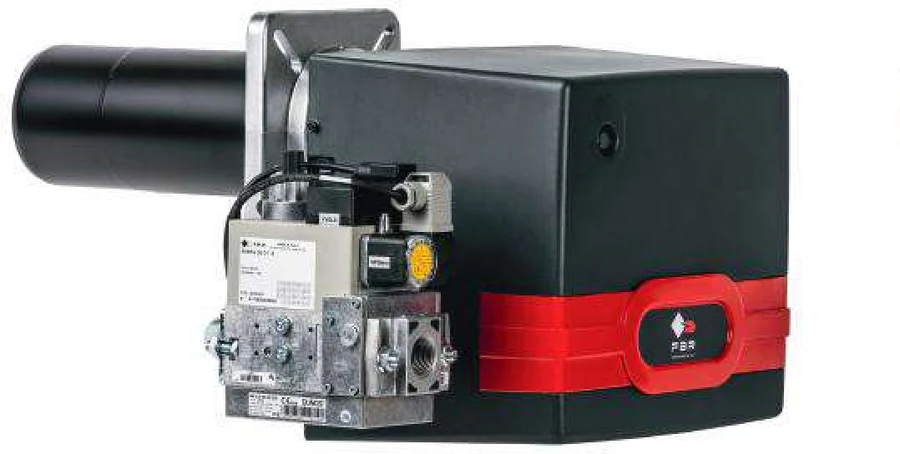

GAS X 4/264/116–232 кВт

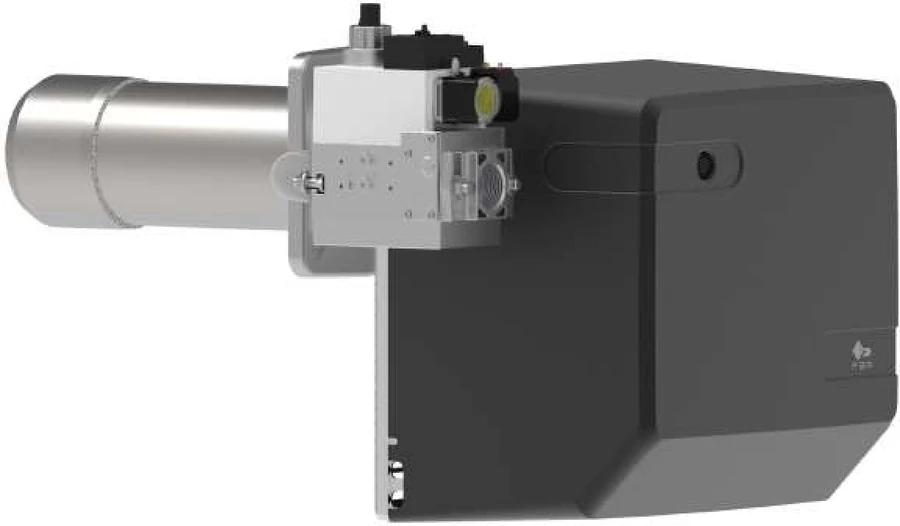

GAS X 5/281.4/151–349 кВт

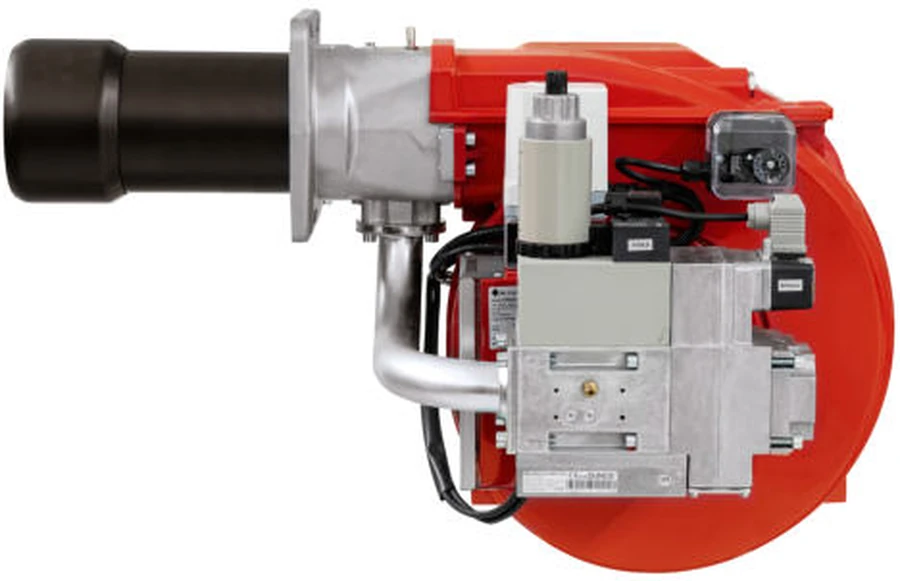

GAS XP 60/2 EVO116/232–630 кВт

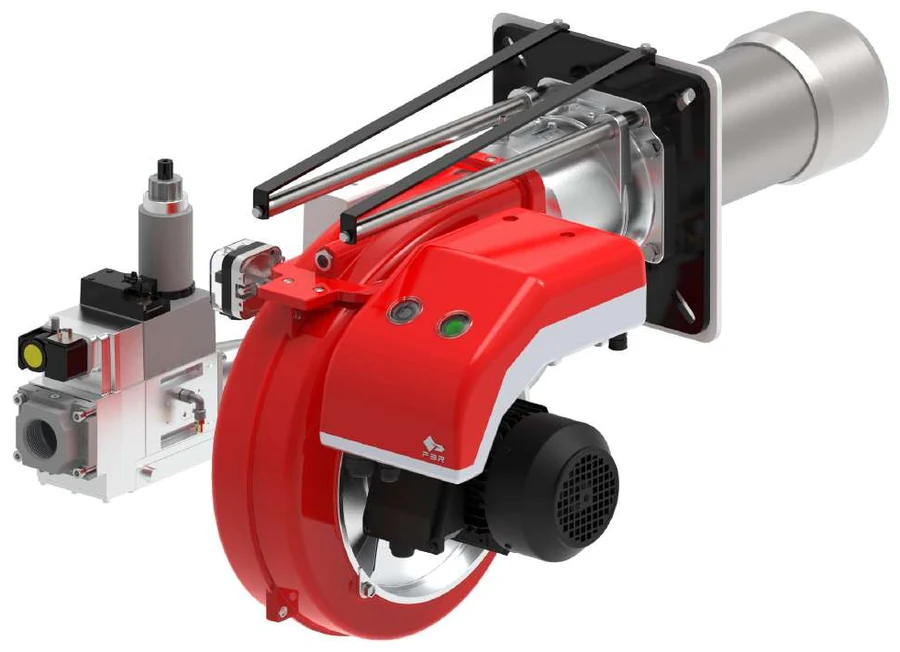

GAS XP 80/2170/407–850 кВт

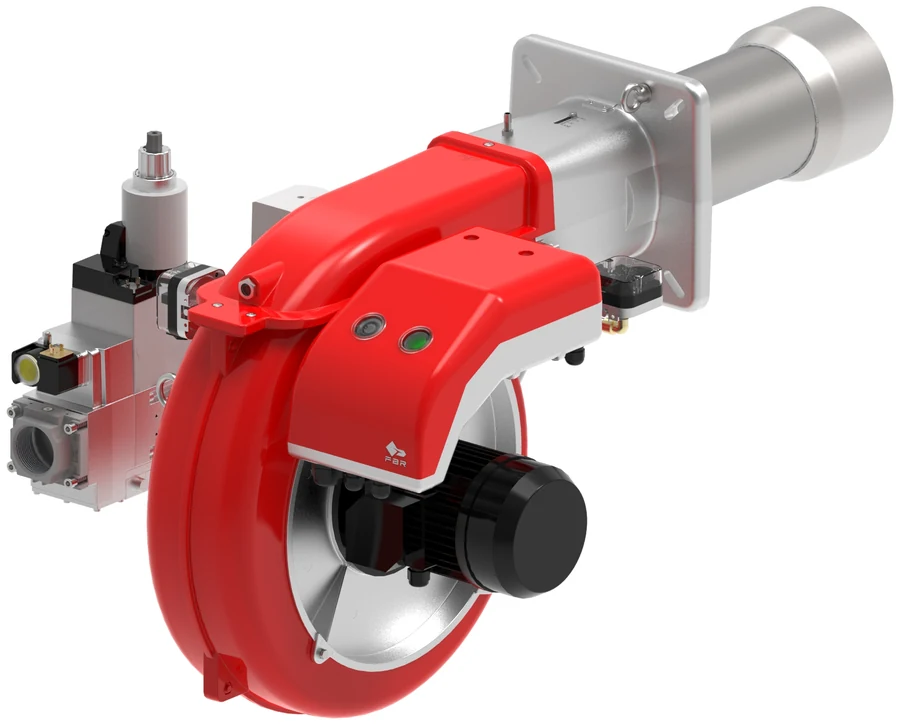

GAS P 100/2 EVO200/581–1163 кВт

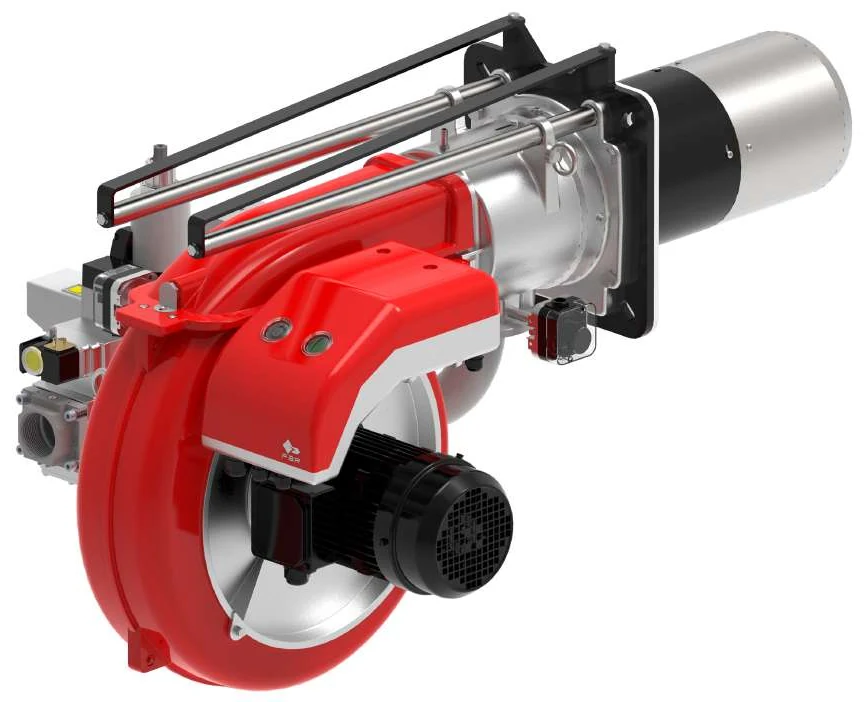

GAS P 130/2 EVO240/712–1540 кВтGAS P 160/2300/890–1915 кВтGAS X 1/218–58.1 кВт1.8–5.8 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS X 1/2 CE TC | R. CE D1/2" - S | 006778R057157 | 14 | 31 |
| GAS X 1/2 CE TL | R. CE D1/2" - S | 006779R057157 | 14 | 31 |
GAS X 2/224.4–93 кВт2.5–9.4 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS X 2/2 CE TC | R. CE D3/4" – S | 006782R057142 | 14 | 28 |
| GAS X 2/2 CE TL | R. CE D3/4" – S | 006783R057142 | 14 | 28 |
GAS X 3/234.9–174 кВт3.5–17.4 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS X 3/2 CE TC | R. CE D1"- S | 002681R057031 | 14 | 31 |
| R. CE D1"1/4- S | 002681R057033 | 11 | 30 | |
| R. CE D1"1/2- S | 002681R057035 | 10 | 28 | |
| GAS X 3/2 CE TL | R. CE D1"- S | 002682R057031 | 14 | 31 |
| R. CE D1"1/4- S | 002682R057033 | 11 | 30 | |
| R. CE D1"1/2- S | 002682R057035 | 10 | 28 |
GAS X 4/264–232 кВт6.4–23.2 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS X 4/2 CE TC | R. CE D1"- S | 002698R057031 | 14 | 21 |
| R. CE D1"1/4- S | 002698R057033 | 11 | 19 | |
| R. CE D1"1/2- S | 002698R057035 | 8 | 17 | |
| GAS X 4/2 CE TL | R. CE D1"- S | 002699R057031 | 14 | 21 |
| R. CE D1"1/4- S | 002699R057033 | 11 | 19 | |
| R. CE D1"1/2- S | 002699R057035 | 8 | 17 |
GAS X 5/281.4–349 кВт8.2–35 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS X 5/2 CE TC | R. CE D1"-S | 002760R057031 | 27 | 33 |
| R. CE D1"1/4-S | 002760R057033 | 16 | 25 | |
| R. CE D1"1/2-S | 002760R057035 | 15 | 12 | |
| GAS X 5/2 CE TL | R. CE D1"-S | 002761R057031 | 27 | 33 |
| R. CE D1"1/4-S | 002761R057033 | 16 | 25 | |
| R. CE D1"1/2-S | 002761R057035 | 15 | 12 |
GAS XP 60/2116–630 кВт11.6–63.3 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS XP 60/2 CE TC EVO | R. CE D1"-S | 002357R057031 | 115.3 | 60 |
| R. CE D1"1/4 – S | 002357R057033 | 54.5 | 37.4 | |
| R. CE D1"1/2 – S | 002357R057035 | 17.7 | 21.8 | |
| GAS XP 60/2 CE TL EVO | R. CE D1"-S | 002358R057031 | 115.3 | 60 |
| R. CE D1"1/4 – S | 002358R057033 | 54.5 | 37.4 | |
| R. CE D1"1/2 – S | 002358R057035 | 17.7 | 21.8 |
GAS XP 80/2170–850 кВт17–85.3 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS XP 80/2 CE TC | R. CE D1"1/4 – S | 002361_41R057033_31 | 94 | 53 |
| R. CE D1"1/2 – S | 002361_41R057035_31 | 24 | 24 | |
| R. CE D2" – S | 002361_41R057039_31 | 21 | 23 | |
| GAS XP 80/2 CE TL | R. CE D1"1/4 – S | 002362_41R057033_31 | 94 | 53 |
| R. CE D1"1/2 – S | 002362_41R057035_31 | 24 | 24 | |
| R. CE D2" – S | 002362_41R057039_31 | 21 | 23 |
GAS P 100/2200–1163 кВт20.1–116.7 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS P 100/2 CE TC EVO | R. CE D1"1/4 – S | 002365R057033 | 93 | 60 |
| R. CE D1"1/2 – S | 002365R057035 | 42 | 38 | |
| R. CE D2" – S | 002365R057039 | 32 | 35 | |
| GAS P 100/2 CE TL EVO | R. CE D1"1/4 – S | 002366R057033 | 93 | 60 |
| R. CE D1"1/2 – S | 002366R057035 | 42 | 38 | |
| R. CE D2" – S | 002366R057039 | 32 | 35 |
GAS P 130/2240–1540 кВт24–155 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS P 130/2 EVO TC | R. CE-CT D2" – S | 002521_31057040_31 | 52.4 | 28.2 |
| GAS P 130/2 EVO TL | R. CE-CT D2" – S | 002182_31057040_31 | 52.4 | 28.2 |
GAS P 160/2300–1915 кВт30.2–192 м³/ч2 модели →
| Модификация | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|
| GAS P 160/2 CE TC | R. CE-CT D2" – S | 002530_31057040_31 | 64.5 | 40.4 |
| GAS P 160/2 CE TL | R. CE-CT D2" – S | 002184_31057040_31 | 64.5 | 40.4 |
Расшифровка маркировки
GAS X 1/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] |
| 15 | 20 | 0 | 1.8 | 3.4 | 3 | 3.2 | 2.3 | 4.5 | 4 | 5.5 |
| 15 | 30 | 1 | 1.8 | 2.3 | 2.5 | 2.1 | 3.5 | 6.9 | 8 | 5.1 |
| 20 | 40 | 2.5 | 2.3 | 2 | 3.5 | 1.6 | 4.7 | 6.5 | 9 | 6.3 |
| 25 | 50 | 3.5 | 2.9 | 2.3 | 4 | 1.7 | 5.8 | 7.4 | 10.5 | 4.3 |
Источник: Руководство 071055_17_31A (стр. 26–35)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] |
| 15 | 20 | 0 | 0.7 | 5.3 | 3 | 3.2 | 0.9 | 7.1 | 4 | 5.5 |
| 15 | 30 | 1 | 0.7 | 3.9 | 2.5 | 2.1 | 1.4 | 12 | 8 | 5.1 |
| 20 | 40 | 2.5 | 0.9 | 4.7 | 3.5 | 1.6 | 1.8 | 16.5 | 9 | 6.3 |
| 25 | 50 | 3.5 | 1.1 | 6 | 4 | 1.7 | 2.3 | 20.7 | 10.5 | 4.3 |
Источник: Руководство 071055_17_31A (стр. 26–35)
GAS X 2/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] |
| 20 | 35 | 0 | 2.3 | 2.4 | 2.5 | 2.1 | 4.1 | 6.2 | 8 | 5.4 |
| 20 | 40 | 0.5 | 2.3 | 2.2 | 2.5 | 1.8 | 4.7 | 6.3 | 8.5 | 5.1 |
| 25 | 50 | 1.5 | 2.9 | 2.2 | 3 | 1.6 | 5.8 | 6.7 | 9 | 5 |
| 30 | 60 | 3 | 3.5 | 2.3 | 4.5 | 1.6 | 7 | 7 | 10 | 4.5 |
| 35 | 70 | 4 | 4.1 | 2.6 | 5.5 | 1.6 | 8.2 | 8.3 | 11 | 4.8 |
| 40 | 80 | 5 | 4.7 | 2.8 | 6.5 | 1.5 | 9.3 | 9.4 | 12 | 4.6 |
Источник: Руководство 071055_17_31A (стр. 26–35)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] | [м³/ч] | [мбар] | [№ шпилек] | [мбар] |
| 20 | 35 | 0 | 0.9 | 3.5 | 2.5 | 2.1 | 1.6 | 8.7 | 8 | 5.4 |
| 20 | 40 | 0.5 | 0.9 | 3.2 | 2.5 | 1.8 | 1.8 | 9 | 8.5 | 5.1 |
| 25 | 50 | 1.5 | 1.1 | 3.1 | 3 | 1.6 | 2.3 | 11.5 | 9 | 5 |
| 30 | 60 | 3 | 1.4 | 4.2 | 4.5 | 1.6 | 2.7 | 13.1 | 10 | 4.5 |
| 35 | 70 | 4 | 1.6 | 5.5 | 5.5 | 1.6 | 3.2 | 17 | 11 | 4.8 |
| 40 | 80 | 5 | 1.8 | 6.3 | 6.5 | 1.5 | 3.6 | 18.7 | 12 | 4.6 |
Источник: Руководство 071055_17_31A (стр. 26–35)
GAS X 3/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 30 | 60 | 0 | 3.5 | 0.7 | 1 | 0.6 | 7 | 2.5 | 10 | 2.3 |
| 35 | 70 | 0.5 | 4.1 | 0.7 | 2 | 0.6 | 8.2 | 3 | 12.5 | 2.9 |
| 40 | 80 | 1 | 4.7 | 0.9 | 4 | 0.9 | 9.3 | 3.9 | 15 | 3.4 |
| 45 | 90 | 1.5 | 5.3 | 1.2 | 5 | 1 | 10.5 | 4.2 | 15 | 3.9 |
| 50 | 100 | 2 | 5.8 | 1.4 | 6 | 1.2 | 11.7 | 5 | 17.5 | 4.6 |
| 55 | 110 | 2.5 | 6.4 | 1.4 | 6 | 1.3 | 12.9 | 5.4 | 20 | 4.9 |
| 60 | 120 | 3 | 7 | 1.9 | 9 | 1.5 | 14 | 6.2 | 25 | 5.7 |
| 65 | 130 | 3.5 | 7.6 | 2 | 10 | 1.6 | 15.2 | 6.9 | 27.5 | 6.1 |
| 70 | 140 | 4 | 8.2 | 2.2 | 10 | 1.8 | 16.4 | 7.6 | 37.5 | 6.7 |
| 75 | 150 | 5 | 8.8 | 2.4 | 10 | 2 | 17.5 | 8 | 45 | 7.2 |
Источник: Руководство 071055_17_31A (стр. 26–35)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 30 | 60 | 0 | 1.4 | 1.7 | 1 | 0.6 | 2.7 | 6.1 | 10 | 2.3 |
| 35 | 70 | 0.5 | 1.6 | 2.1 | 2 | 0.6 | 3.2 | 8.2 | 12.5 | 2.9 |
| 40 | 80 | 1 | 1.8 | 2.8 | 4 | 0.9 | 3.6 | 10.4 | 15 | 3.4 |
| 45 | 90 | 1.5 | 2 | 3.4 | 5 | 1 | 4.1 | 12.5 | 15 | 3.9 |
| 50 | 100 | 2 | 2.3 | 4.5 | 6 | 1.2 | 4.5 | 15.4 | 17.5 | 4.6 |
| 55 | 110 | 2.5 | 2.5 | 5.2 | 6 | 1.3 | 5 | 18.1 | 20 | 4.9 |
| 60 | 120 | 3 | 2.7 | 6.1 | 9 | 1.5 | 5.4 | 21.3 | 25 | 5.7 |
| 65 | 130 | 3.5 | 2.9 | 7.2 | 10 | 1.6 | 5.9 | 24.5 | 27.5 | 6.1 |
| 70 | 140 | 4 | 3.2 | 8.2 | 10 | 1.8 | 6.3 | 27.7 | 37.5 | 6.7 |
| 75 | 150 | 5 | 3.4 | 9 | 10 | 2 | 6.8 | 31.4 | 45 | 7.2 |
Источник: Руководство 071055_17_31A (стр. 26–35)
GAS X 4/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 50 | 100 | 0 | 5.8 | 0.7 | 3.5 | 0.6 | 11.7 | 3 | 12.5 | 2.6 |
| 60 | 120 | 1.5 | 7 | 0.8 | 5 | 0.7 | 14 | 3.1 | 15 | 2.8 |
| 70 | 140 | 3 | 8.2 | 0.9 | 6.5 | 0.7 | 16.4 | 3.2 | 20 | 3.1 |
| 80 | 160 | 5 | 9.3 | 1 | 8 | 0.7 | 18.7 | 3.4 | 22.5 | 3.2 |
| 90 | 180 | 6.5 | 10.5 | 1.2 | 10 | 1 | 21 | 4.3 | 27.5 | 3.6 |
| 100 | 200 | 8 | 11.7 | 1.5 | 12.5 | 1.3 | 23.4 | 5.1 | 32.5 | 4.1 |
Источник: Руководство 071055_17_31A (стр. 26–35)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 50 | 100 | 0 | 2.3 | 1.4 | 3.5 | 0.6 | 4.5 | 5.5 | 12.5 | 2.6 |
| 60 | 120 | 1.5 | 2.7 | 1.9 | 5 | 0.7 | 5.4 | 6.7 | 15 | 2.8 |
| 70 | 140 | 3 | 3.2 | 2.2 | 6.5 | 0.7 | 6.3 | 8.2 | 20 | 3.1 |
| 80 | 160 | 5 | 3.6 | 2.6 | 8 | 0.7 | 7.2 | 9.5 | 22.5 | 3.2 |
| 90 | 180 | 6.5 | 4.1 | 3.5 | 10 | 1 | 8.1 | 12.3 | 27.5 | 3.6 |
| 100 | 200 | 8 | 4.5 | 4.5 | 12.5 | 1.3 | 9 | 14.4 | 32.5 | 4.1 |
Источник: Руководство 071055_17_31A (стр. 26–35)
GAS X 5/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 70 | 130 | 0 | 8.2 | 0.6 | 5 | 0.9 | 15.2 | 1.9 | 10 | 3.5 |
| 70 | 150 | 1 | 8.2 | 0.6 | 5 | 0.8 | 17.5 | 2.6 | 12.5 | 4.8 |
| 70 | 175 | 2 | 8.2 | 0.6 | 5 | 0.7 | 20.4 | 3.4 | 15 | 5.4 |
| 70 | 200 | 3 | 8.2 | 0.6 | 5 | 0.6 | 23.4 | 4.3 | 17.5 | 5.8 |
| 75 | 225 | 4 | 8.8 | 0.7 | 5 | 0.6 | 26.3 | 5.7 | 20 | 6 |
| 80 | 250 | 5 | 9.3 | 0.8 | 5 | 0.6 | 29.2 | 6.7 | 22.5 | 6.1 |
| 90 | 275 | 6 | 10.5 | 0.8 | 7.5 | 0.6 | 32.1 | 8.1 | 25 | 6.6 |
| 100 | 301 | 8 | 11.7 | 1.2 | 7.5 | 0.6 | 35.2 | 9.5 | 27.5 | 6.4 |
Источник: Руководство 071055_17_31A (стр. 26–35)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [Мкал/ч] | [Мкал/ч] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 70 | 130 | 0 | 3.2 | 1.5 | 5 | 0.9 | 5.9 | 5.6 | 10 | 3.5 |
| 70 | 150 | 1 | 3.2 | 1.4 | 5 | 0.8 | 6.8 | 7.3 | 12.5 | 4.8 |
| 70 | 175 | 2 | 3.2 | 1.3 | 5 | 0.7 | 7.9 | 9.3 | 15 | 5.4 |
| 70 | 200 | 3 | 3.2 | 1.5 | 5 | 0.6 | 9 | 11.1 | 17.5 | 5.8 |
| 75 | 225 | 4 | 3.4 | 1.6 | 5 | 0.6 | 10.2 | 12.8 | 20 | 6 |
| 80 | 250 | 5 | 3.6 | 1.7 | 5 | 0.6 | 11.3 | 14.7 | 22.5 | 6.1 |
| 90 | 275 | 6 | 4.1 | 2 | 7.7 | 0.6 | 12.4 | 16.5 | 25 | 6.6 |
| 100 | 301 | 8 | 4.5 | 2.3 | 7.5 | 0.6 | 13.6 | 18.3 | 27.5 | 6.4 |
Источник: Руководство 071055_17_31A (стр. 26–35)
GAS XP 60/2 EVO
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 116 | 232 | 1 | 11.7 | 0.6 | 5 | 1.2 | 23.3 | 1.6 | 22 | 4.6 |
| 116 | 250 | 1.5 | 11.7 | 0.6 | 5 | 1.1 | 25.1 | 1.9 | 25 | 4.6 |
| 116 | 300 | 2 | 11.7 | 0.5 | 5 | 1 | 30.1 | 2.9 | 30 | 6.3 |
| 116 | 350 | 2.5 | 11.7 | 0.5 | 5 | 0.9 | 35.2 | 3.8 | 33 | 7.8 |
| 133 | 400 | 3 | 13.4 | 0.5 | 8 | 0.9 | 40.2 | 4.6 | 36 | 9.3 |
| 150 | 450 | 4 | 15.1 | 0.7 | 10 | 1.3 | 45.2 | 5.3 | 40 | 10.2 |
| 165 | 500 | 5 | 16.6 | 0.9 | 12 | 1.4 | 50.2 | 7.3 | 48 | 11.8 |
| 183 | 550 | 6 | 18.4 | 1 | 14 | 1.4 | 55.3 | 8.5 | 55 | 12.9 |
| 200 | 600 | 7 | 20.1 | 1.2 | 16 | 1.5 | 60.3 | 9.8 | 65 | 12.7 |
| 210 | 630 | 8 | 21.1 | 1.4 | 18 | 1.6 | 63.3 | 10.5 | 70 | 12.4 |
Источник: Руководство 071011_5_A (стр. 18)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 116 | 232 | 1 | 4.5 | 1.2 | 5 | 1.2 | 9 | 4.9 | 22 | 4.5 |
| 116 | 250 | 1.5 | 4.5 | 1.1 | 5 | 1 | 9.7 | 5.5 | 25 | 5.1 |
| 116 | 300 | 2 | 4.5 | 1 | 5 | 0.9 | 11.7 | 7.1 | 30 | 6.4 |
| 116 | 350 | 2.5 | 4.5 | 0.9 | 5 | 0.8 | 13.6 | 8.4 | 33 | 7.7 |
| 133 | 400 | 3 | 5.2 | 0.9 | 8 | 0.9 | 15.6 | 10.2 | 36 | 9.2 |
| 150 | 450 | 4 | 5.8 | 1.3 | 10 | 1.3 | 17.5 | 11.9 | 40 | 10.2 |
| 165 | 500 | 5 | 6.4 | 1.3 | 12 | 1.2 | 19.5 | 14 | 48 | 11.5 |
| 183 | 550 | 6 | 7.1 | 1.5 | 14 | 1.3 | 21.4 | 16.3 | 55 | 12.8 |
| 200 | 600 | 7 | 7.8 | 2 | 16 | 1.4 | 23.3 | 18.1 | 65 | 12.7 |
| 210 | 630 | 8 | 8.2 | 2.3 | 18 | 1.6 | 24.5 | 19.1 | 70 | 12.1 |
Источник: Руководство 071011_5_A (стр. 18)
GAS XP 80/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 170 | 407 | 5 | 17.1 | 0.4 | 5 | 1.1 | 40.9 | 2.4 | 30 | 7.6 |
| 170 | 450 | 5 | 17.1 | 0.4 | 5 | 1.1 | 45.2 | 2.9 | 34 | 9.3 |
| 170 | 500 | 10 | 17.1 | 0.4 | 4 | 0.4 | 50.3 | 3.8 | 38 | 7.8 |
| 183 | 550 | 10 | 18.4 | 0.5 | 5 | 0.5 | 55.3 | 4.6 | 40 | 9.4 |
| 200 | 600 | 20 | 20.1 | 0.5 | 10 | 0.4 | 60.3 | 5.3 | 43 | 7.6 |
| 216 | 650 | 20 | 21.7 | 0.5 | 12 | 0.5 | 65.3 | 6.2 | 47 | 8.9 |
| 233 | 700 | 25 | 23.4 | 0.7 | 15 | 0.7 | 70.4 | 7.3 | 51 | 9.4 |
| 250 | 750 | 25 | 25.1 | 0.8 | 18 | 0.8 | 75.4 | 8.4 | 55 | 10.8 |
| 266 | 800 | 30 | 26.7 | 1.1 | 18 | 0.9 | 80.4 | 9.4 | 58 | 10.8 |
| 283 | 850 | 30 | 28.4 | 1.2 | 20 | 1.1 | 85.4 | 10.5 | 63 | 12.2 |
Источник: Руководство 071098_2C (стр. 20)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G25 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G25 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 170 | 407 | 5 | 19.8 | 0.5 | 5 | 1.1 | 47.5 | 3.2 | 30 | 7.6 |
| 170 | 450 | 5 | 19.8 | 0.5 | 5 | 1.1 | 52.5 | 3.9 | 34 | 9.3 |
| 170 | 500 | 10 | 19.8 | 0.5 | 4 | 0.4 | 58.3 | 5.1 | 38 | 7.8 |
| 183 | 550 | 10 | 21.4 | 0.7 | 5 | 0.5 | 64.2 | 6.2 | 40 | 9.4 |
| 200 | 600 | 20 | 23.3 | 0.7 | 10 | 0.4 | 70 | 7.1 | 43 | 7.6 |
| 216 | 650 | 20 | 25.2 | 0.7 | 12 | 0.5 | 75.8 | 8.4 | 47 | 8.9 |
| 233 | 700 | 25 | 27.2 | 0.9 | 15 | 0.7 | 81.7 | 9.8 | 51 | 9.4 |
| 250 | 750 | 25 | 29.2 | 1.1 | 18 | 0.8 | 87.5 | 11.3 | 55 | 10.8 |
| 266 | 800 | 30 | 31 | 1.5 | 18 | 0.9 | 93.3 | 12.7 | 58 | 10.8 |
| 283 | 850 | 30 | 33 | 1.6 | 20 | 1.1 | 99.2 | 14.2 | 63 | 12.2 |
Источник: Руководство 071098_2C (стр. 21)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G25.3 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G25.3 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 170 | 407 | 5 | 19.4 | 0.5 | 5 | 1.1 | 46.4 | 3.1 | 30 | 7.6 |
| 170 | 450 | 5 | 19.4 | 0.5 | 5 | 1.1 | 51.3 | 3.7 | 34 | 9.3 |
| 170 | 500 | 10 | 19.4 | 0.5 | 4 | 0.4 | 57 | 4.9 | 38 | 7.8 |
| 183 | 550 | 10 | 20.9 | 0.6 | 5 | 0.5 | 62.7 | 5.9 | 40 | 9.4 |
| 200 | 600 | 20 | 22.8 | 0.6 | 10 | 0.4 | 68.4 | 6.8 | 43 | 7.6 |
| 216 | 650 | 20 | 24.6 | 0.6 | 12 | 0.5 | 74.1 | 8 | 47 | 8.9 |
| 233 | 700 | 25 | 26.6 | 0.9 | 15 | 0.7 | 79.8 | 9.4 | 51 | 9.4 |
| 250 | 750 | 25 | 28.5 | 1 | 18 | 0.8 | 85.5 | 10.8 | 55 | 10.8 |
| 266 | 800 | 30 | 30.3 | 1.4 | 18 | 0.9 | 91.2 | 12.1 | 58 | 10.8 |
| 283 | 850 | 30 | 32.3 | 1.5 | 20 | 1.1 | 96.9 | 13.5 | 63 | 12.2 |
Источник: Руководство 071098_2C (стр. 21)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 170 | 407 | 5 | 6.6 | 0.9 | 5 | 1.1 | 15.8 | 4.9 | 30 | 7 |
| 170 | 450 | 5 | 6.6 | 0.9 | 5 | 1.1 | 17.5 | 6 | 34 | 8.6 |
| 170 | 500 | 10 | 6.6 | 0.5 | 4 | 0.4 | 19.5 | 7.1 | 38 | 6.3 |
| 183 | 550 | 10 | 7.1 | 0.6 | 5 | 0.5 | 21.4 | 8.6 | 40 | 7.6 |
| 200 | 600 | 20 | 7.8 | 1.2 | 10 | 0.4 | 23.3 | 9.8 | 43 | 6.7 |
| 216 | 650 | 20 | 8.4 | 1.4 | 12 | 0.5 | 25.3 | 11.5 | 47 | 7.9 |
| 233 | 700 | 25 | 9.1 | 1.5 | 15 | 0.7 | 27.2 | 12.9 | 51 | 8.4 |
| 250 | 750 | 25 | 9.7 | 1.7 | 18 | 0.8 | 29.2 | 14.8 | 55 | 9.6 |
| 266 | 800 | 30 | 10.4 | 2 | 18 | 0.9 | 31.1 | 16.9 | 58 | 10.1 |
| 283 | 850 | 30 | 11 | 2.3 | 20 | 1.1 | 33.1 | 18.6 | 63 | 11 |
Источник: Руководство 071098_2C (стр. 20)
GAS P 100/2 EVO
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 200 | 580 | 0 | 20.1 | 0.3 | 5 | 1.3 | 58.3 | 2.2 | 30 | 10.1 |
| 230 | 700 | 6 | 23.1 | 0.4 | 8 | 1.3 | 70.4 | 3.6 | 30 | 12 |
| 260 | 800 | 12 | 26.1 | 0.6 | 10 | 1.2 | 80.4 | 5 | 35 | 11.5 |
| 300 | 900 | 18 | 30.2 | 0.8 | 10 | 1.4 | 90.5 | 6.4 | 35 | 11.9 |
| 330 | 1000 | 24 | 33.2 | 1 | 10 | 1.3 | 100.5 | 8.1 | 40 | 12.6 |
| 385 | 1163 | 30 | 38.7 | 1.2 | 15 | 1.6 | 116.9 | 10.6 | 50 | 14.5 |
Источник: Руководство 071098_2C (стр. 22)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G25 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G25 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 200 | 580 | 0 | 23.3 | 0.4 | 5 | 1.3 | 67.7 | 3 | 30 | 10.1 |
| 230 | 700 | 6 | 26.8 | 0.5 | 8 | 1.3 | 81.7 | 4.9 | 30 | 12 |
| 260 | 800 | 12 | 30.3 | 0.8 | 10 | 1.2 | 93.3 | 6.8 | 35 | 11.5 |
| 300 | 900 | 18 | 35 | 1.1 | 10 | 1.4 | 105 | 8.6 | 35 | 11.9 |
| 330 | 1000 | 24 | 38.5 | 1.4 | 10 | 1.3 | 116.7 | 10.9 | 40 | 12.6 |
| 385 | 1163 | 30 | 44.9 | 1.6 | 15 | 1.6 | 135.7 | 14.3 | 50 | 14.5 |
Источник: Руководство 071098_2C (стр. 23)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G25.3 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G25.3 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 200 | 580 | 0 | 22.8 | 0.4 | 5 | 1.2 | 66.1 | 2.8 | 25 | 9.2 |
| 230 | 700 | 6 | 26.2 | 0.5 | 7 | 1.3 | 79.8 | 4.6 | 30 | 11 |
| 260 | 800 | 12 | 29.6 | 0.8 | 8 | 1.2 | 91.2 | 6.5 | 30 | 10.7 |
| 300 | 900 | 18 | 34.2 | 1 | 10 | 1 | 102.6 | 8.3 | 35 | 11.4 |
| 330 | 1000 | 24 | 37.6 | 1.3 | 10 | 1.2 | 114 | 10.4 | 40 | 10.9 |
| 385 | 1163 | 30 | 43.9 | 1.5 | 13 | 1.1 | 132.6 | 13.7 | 45 | 13.6 |
Источник: Руководство 071098_2C (стр. 23)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 200 | 580 | 0 | 7.8 | 0.7 | 5 | 1.2 | 22.6 | 5.4 | 25 | 9.2 |
| 230 | 700 | 6 | 8.9 | 1 | 7 | 1.3 | 27.2 | 8.4 | 30 | 11 |
| 260 | 800 | 12 | 10.1 | 1.2 | 8 | 1.2 | 31.1 | 11.1 | 30 | 10.7 |
| 300 | 900 | 18 | 11.7 | 1.6 | 10 | 1 | 35 | 14.4 | 35 | 11.4 |
| 330 | 1000 | 24 | 12.8 | 2 | 10 | 1.2 | 38.9 | 17.5 | 40 | 10.9 |
| 385 | 1163 | 30 | 15 | 2.1 | 13 | 1.1 | 45.3 | 23.5 | 45 | 13.6 |
Источник: Руководство 071098_2C (стр. 22)
GAS P 130/2 EVO
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 237 | 711 | 0 | 23.8 | 0.6 | 8 | 0.4 | 71.5 | 3.8 | 19 | 3.9 |
| 267 | 800 | 2 | 26.8 | 0.7 | 9 | 0.5 | 80.4 | 5 | 21 | 4.4 |
| 300 | 900 | 4 | 30.2 | 0.8 | 9 | 0.5 | 90.5 | 6.6 | 24 | 5.1 |
| 330 | 1000 | 5 | 33.2 | 1.1 | 10 | 0.9 | 100.5 | 8.2 | 28 | 6.4 |
| 388 | 1163 | 6 | 39 | 1.4 | 11 | 0.9 | 116.9 | 10.7 | 31 | 8.1 |
| 400 | 1200 | 7 | 40.2 | 1.5 | 11 | 1 | 120.6 | 11.2 | 32 | 8 |
| 433 | 1300 | 8 | 43.5 | 1.5 | 11 | 1.2 | 130.7 | 12.9 | 35 | 9 |
| 460 | 1400 | 9 | 46.2 | 1.9 | 12 | 1.4 | 140.7 | 15.5 | 41 | 10.9 |
| 514 | 1542 | 10 | 51.7 | 2.3 | 15 | 1.6 | 155 | 18.4 | 50 | 12.5 |
Источник: Руководство 071098_2C (стр. 24)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 237 | 711 | 0 | 9.2 | 0.8 | 5 | 0.1 | 27.7 | 5.4 | 19 | 3.6 |
| 267 | 800 | 2 | 10.4 | 1 | 8 | 0.1 | 31.1 | 6.8 | 20 | 3.8 |
| 300 | 900 | 4 | 11.7 | 1.2 | 9 | 0.4 | 35 | 8.8 | 21 | 4.8 |
| 330 | 1000 | 5 | 12.8 | 1.5 | 10 | 0.8 | 38.9 | 10.9 | 25 | 6.3 |
| 388 | 1163 | 6 | 15.1 | 1.6 | 10 | 0.9 | 45.3 | 13.5 | 30 | 8.1 |
| 400 | 1200 | 7 | 15.6 | 1.7 | 11 | 1 | 46.7 | 14.4 | 32 | 8 |
| 433 | 1300 | 8 | 16.8 | 2.3 | 11 | 1 | 50.6 | 17.5 | 32 | 8.5 |
| 460 | 1400 | 9 | 17.9 | 2.6 | 12 | 1.4 | 54.5 | 20.3 | 38 | 10.5 |
| 514 | 1542 | 10 | 20 | 3.1 | 12 | 1.7 | 60 | 23.4 | 41 | 11.3 |
Источник: Руководство 071098_2C (стр. 24)
GAS P 160/2
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G20 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G20 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 295 | 890 | 0 | 29.6 | 0.2 | 7 | 0.1 | 89.4 | 2.8 | 22 | 3.1 |
| 330 | 1000 | 2 | 33.2 | 0.2 | 8 | 0.1 | 100.5 | 3.7 | 25 | 3.6 |
| 360 | 1100 | 3 | 36.2 | 0.3 | 9 | 0.1 | 110.6 | 4.4 | 28 | 4.2 |
| 400 | 1200 | 4 | 40.2 | 0.4 | 10 | 0.1 | 120.6 | 4.5 | 29 | 4.5 |
| 440 | 1300 | 5 | 44.2 | 0.6 | 11 | 0.1 | 130.7 | 5.4 | 31 | 5.3 |
| 460 | 1400 | 6 | 46.2 | 0.6 | 11 | 0.2 | 140.7 | 6.2 | 32 | 6.2 |
| 500 | 1500 | 7 | 50.3 | 0.8 | 12 | 0.4 | 150.8 | 7.1 | 38 | 7.1 |
| 530 | 1600 | 8 | 53.3 | 1 | 13 | 0.5 | 160.8 | 8.2 | 40 | 8.5 |
| 560 | 1700 | 9 | 56.3 | 1 | 14 | 0.7 | 170.9 | 9.4 | 45 | 9.7 |
| 600 | 1800 | 10 | 60.3 | 1.2 | 15 | 1.1 | 180.9 | 10.6 | 49 | 10.5 |
| 630 | 1900 | 10 | 63.3 | 1.2 | 18 | 1.2 | 191 | 12.7 | 55 | 11.8 |
Источник: Руководство 071098_2C (стр. 25)
| Мощность 1-й ступени | Мощность 2-й ступени | Регулировка смесителя | 1-я ступень: расход G31 | 1-я ступень: давление в камере | 1-я ступень: открытие возд. заслонки | 1-я ступень: давление воздуха | 2-я ступень: расход G31 | 2-я ступень: давление в камере | 2-я ступень: открытие возд. заслонки | 2-я ступень: давление воздуха |
|---|---|---|---|---|---|---|---|---|---|---|
| [кВт] | [кВт] | [№ шпилек] | [м³/ч] | [мбар] | [°] | [мбар] | [м³/ч] | [мбар] | [°] | [мбар] |
| 295 | 890 | 0 | 11.5 | 0.5 | 5 | 0.1 | 34.6 | 4.7 | 20 | 2.8 |
| 330 | 1000 | 2 | 12.8 | 0.6 | 6.2 | 0.1 | 38.9 | 5.9 | 23 | 3.2 |
| 360 | 1100 | 3 | 14 | 0.7 | 7 | 0.1 | 42.8 | 6.9 | 26 | 3.8 |
| 400 | 1200 | 4 | 15.6 | 0.8 | 9 | 0.1 | 46.7 | 8.2 | 28 | 4.3 |
| 440 | 1300 | 5 | 17.1 | 1 | 10 | 0.1 | 50.6 | 9.6 | 30 | 4.9 |
| 460 | 1400 | 6 | 17.9 | 1.1 | 11 | 0.2 | 54.5 | 10.5 | 32 | 5.4 |
| 500 | 1500 | 7 | 19.5 | 1.5 | 11 | 0.4 | 58.4 | 11.2 | 33 | 5.7 |
| 530 | 1600 | 8 | 20.6 | 1.7 | 12 | 0.6 | 62.3 | 12.7 | 33 | 6 |
| 560 | 1700 | 9 | 21.8 | 1.9 | 13 | 0.7 | 66.1 | 14.2 | 35 | 7.2 |
| 600 | 1800 | 10 | 23.3 | 2.4 | 14 | 0.8 | 70 | 16.2 | 38 | 7.5 |
| 630 | 1900 | 10 | 24.5 | 2.6 | 15 | 0.9 | 73.9 | 18 | 41 | 8.6 |
Источник: Руководство 071098_2C (стр. 25)
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу SK071055_B.
Состав горелки
- Алюминиевый корпус
- Вентилятор высокого давления
- Головка сгорания с регулировкой: жаровая труба из нержавеющей стали и стальной диск пламени — высокий КПД и устойчивость пламени
- Кожух со звукопоглощающей пластиной
- Фланец с изолирующей прокладкой для крепления к котлу
- Однофазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: моноблочный клапан класса «А» (1-я ступень + 2-я ступень с медленным открыванием + предохранительный), реле давления газа, фильтр-стабилизатор
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Система контроля герметичности клапанов
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Коды для переоснащения и запасных частей
Для перевода горелки с природного газа на сжиженный и обратно меняют смесительный комплект. У X1/2CE–X4/2CE достаточно установить (для сжиженного газа) или снять (для природного) диафрагму в смесительном комплекте; у X5/2CE смесительный комплект меняют целиком. После каждого переключения горелку настраивают заново и наклеивают табличку с новым типом газа. TC — короткая жаровая труба, TL — длинная.
| Модель и топливо | Горелка | Смесительная группа | Смесительный комплект | Регулировка смесителя | Сопло | Газовая накладка | Прокладка |
|---|---|---|---|---|---|---|---|
| GAS X 1/2 TC, природный газ | 006778_31 | 052583 | 052557 | 052576 | 021590 | — | 229703 |
| GAS X 1/2 TL, природный газ | 006779_31 | 052584 | 052558 | 052573 | 021591 | — | 229703 |
| GAS X 1/2 TC, сжиженный газ | 006780_31 | 052585 | 052594 | 052576 | 021590 | 021655 | 229703 |
| GAS X 1/2 TL, сжиженный газ | 006781_31 | 052586 | 052595 | 052573 | 021591 | 021655 | 229703 |
| GAS X 2/2 TC, природный газ | 006782_31 | 052553 | 052557 | 052535 | 021590 | — | 229703 |
| GAS X 2/2 TL, природный газ | 006783_31 | 052554 | 052558 | 052561 | 021591 | — | 229703 |
| GAS X 2/2 TC, сжиженный газ | 006784_31 | 052555 | 052559 | 052535 | 021590 | 021648 | 229703 |
| GAS X 2/2 TL, сжиженный газ | 006785_31 | 052556 | 052560 | 052561 | 021591 | 021648 | 229703 |
| GAS X 3/2 TC, природный газ | 002681_31 | 053987_4 | 053989 | 053990_3 | 022265_2 | — | 229753_2 * |
| GAS X 3/2 TL, природный газ | 002682_31 | 054558_2 | 054560 | 054562_2 | 022414 | — | 229753_2 * |
| GAS X 3/2 TC, сжиженный газ | 002683_31 | 053988_5 | 053991 | 053990_3 | 022265_2 | 021654 | 229753_2 * |
| GAS X 3/2 TL, сжиженный газ | 002684_31 | 054559_2 | 054561 | 054562_2 | 022414 | 021654 | 229753_2 * |
| GAS X 4/2 TC, природный газ | 002698_31 | 054569 | 054565 | 054577 | 054575 | — | 229733 ** |
| GAS X 4/2 TL, природный газ | 002699_31 | 054570 | 054566 | 054578 | 054576 | — | 229733 ** |
| GAS X 4/2 TC, сжиженный газ | 002700_31 | 054571 | 054567 | 054577 | 054575 | 021675 | 229733 ** |
| GAS X 4/2 TL, сжиженный газ | 002701_31 | 054572 | 054568 | 054578 | 054576 | 021675 | 229733 ** |
| GAS X 5/2 TC, природный газ | 002760_41 | 050148 | 050149 | 052660 | 052659 | — | — |
| GAS X 5/2 TL, природный газ | 002761_41 | 050150 | 050151 | 052750 | 052753 | — | — |
| GAS X 5/2 TC, сжиженный газ | 002762_41 | 050152 | 050153 | 052660 | 052659 | — | — |
| GAS X 5/2 TL, сжиженный газ | 002763_41 | 050154 | 050155 | 052750 | 052753 | — | — |
Коды по руководству 071055_17_31A, стр. 20–21. * Прокладка: до 09.11.2011 — код 229753, с 10.11.2011 — 229753_2. ** Прокладка: до 30.09.2013 — код 229707, с 01.10.2013 — 229733. У X5/2CE прокладка в таблице завода не указана. Для замены короткой жаровой трубы на длинную у X1/2CE–X4/2CE можно заказать смесительную группу целиком либо смесительный комплект, сопло и регулировку смесителя по отдельности; у X5/2CE — только вторым способом.
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу SK071011_2_B.
Состав горелки
- Алюминиевый корпус
- Вентилятор высокого давления с обратными лопатками
- Головка сгорания с регулировкой: жаровая труба из нержавеющей стали и стальной диск пламени
- Смесительный комплект вынимается без снятия горелки с котла
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: предохранительный клапан класса «А» и двухступенчатый рабочий клапан класса «А» с регулировкой расхода, реле минимального давления газа, фильтр-стабилизатор
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки Siemens SQN70 — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
- Кнопка пуска и кнопка сброса блокировки с многоцветным индикатором состояния на кожухе
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Система контроля герметичности клапанов
- Реле максимального давления газа (PGmax)
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Коды для переоснащения и запасных частей
Для перевода горелки с природного газа на сжиженный и обратно меняют смесительный комплект. Для замены короткой жаровой трубы на длинную заказывают смесительный комплект, сопло и регулировку смесителя. После каждого переключения горелку настраивают заново и наклеивают табличку с новым типом газа.
| Модель и топливо | Горелка | Смесительный комплект | Регулировка смесителя | Сопло | Газовая накладка |
|---|---|---|---|---|---|
| GAS XP 60/2 EVO TC, природный газ | 002357_41 | 052682 | 052660 | 052678 | — |
| GAS XP 60/2 EVO TL, природный газ | 002358_41 | 052743 | 052750 | 051383 | — |
| GAS XP 60/2 EVO TC, сжиженный газ | 002359_41 | 052683 | 052660 | 052678 | — |
| GAS XP 60/2 EVO TL, сжиженный газ | 002360_41 | 052747 | 052750 | 051383 | — |
Коды по руководству 071011_5_A, стр. 10. Отдельная газовая накладка для этого типоразмера не применяется. Для исполнения на природном газе расстояние спирального датчика — 12 мм, а не 4 мм, как у остальных.
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу 071098_A_gb.
Состав горелки
- Алюминиевый корпус
- Вентилятор высокого давления
- Головка сгорания с регулировкой: жаровая труба и диск пламени из нержавеющей стали
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: предохранительный клапан класса «А» и двухступенчатый рабочий клапан класса «А» с регулировкой расхода, реле минимального давления газа, фильтр-стабилизатор
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки Siemens SQN70 — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
- Опоры и стяжные тяги для выдвижения горелки
- Кнопка пуска и кнопка сброса блокировки с многоцветным индикатором состояния на кожухе
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Система контроля герметичности клапанов (DUNGS VPS 504)
- Реле максимального давления газа (PGmax)
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу 071098_A_gb.
Состав горелки
- Алюминиевый корпус
- Вентилятор высокого давления с обратными лопатками
- Головка сгорания с регулировкой: жаровая труба и диск пламени из нержавеющей стали
- Смесительный комплект вынимается без снятия горелки с котла
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: предохранительный клапан класса «А» и двухступенчатый рабочий клапан класса «А» с регулировкой расхода, реле минимального давления газа, фильтр-стабилизатор
- Реле максимального давления газа: блокирует горелку, если давление выше уставки
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки Siemens SQN70 — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
- Подъёмные рым-болты для перемещения горелки
- Кнопка пуска и кнопка сброса блокировки с многоцветным индикатором состояния на кожухе
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Система контроля герметичности клапанов (DUNGS VPS 504)
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу SK071098_A_en. Вес горелки завод в документации на этот типоразмер не указывает.
Состав горелки
- Корпус из литого алюминия
- Вентилятор высокого давления с обратными лопатками
- Головка сгорания с регулировкой: жаровая труба и диск пламени из нержавеющей стали
- Головка сгорания снимается без демонтажа горелки с котла
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: предохранительный клапан класса «А», двухступенчатый рабочий клапан класса «А» с регулировкой расхода и система контроля герметичности клапанов
- Реле максимального давления газа: блокирует горелку, если давление выше уставки
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки Siemens SQN70 — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
- Опоры и стяжные тяги для выдвижения горелки
- Кнопка пуска и кнопка сброса блокировки с многоцветным индикатором состояния на кожухе
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Ключевые характеристики
- Категория топлива
- I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
- Режим работы
- Двухступенчатый, периодический — минимум одна остановка каждые 24 часа
- Условия эксплуатации / хранения
- −15…+40 °C / −20…+70 °C, относительная влажность до 80 %
Значения приведены по техническому листу SK071098_A_en. Вес горелки завод в документации на этот типоразмер не указывает. Первая ступень в техническом листе и руководстве 071098_2C — 300 кВт.
Состав горелки
- Корпус из литого алюминия
- Вентилятор высокого давления
- Головка сгорания с регулировкой: жаровая труба и диск пламени из нержавеющей стали
- Головка сгорания снимается без демонтажа горелки с котла
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Реле давления воздуха: блокирует горелку при отказе или отклонениях в работе вентилятора
- Газовая арматура: предохранительный клапан класса «А», двухступенчатый рабочий клапан класса «А» с регулировкой расхода и система контроля герметичности клапанов
- Реле максимального давления газа: блокирует горелку, если давление выше уставки
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
- Сервопривод воздушной заслонки Siemens SQN70 — он же даёт разрешение на открытие газового клапана 2-й ступени
- Заслонка с полным закрытием в режиме покоя — уменьшает потери на остывание котла
- Опоры и стяжные тяги для выдвижения горелки
- Кнопка пуска и кнопка сброса блокировки с многоцветным индикатором состояния на кожухе
Соответствие нормам
- Нормы CE
- Директива 2014/30/UE (электромагнитная совместимость)
- Директива 2014/35/UE (низковольтное оборудование)
- Директива 2006/42/CE (машины и механизмы)
- Регламент GAS 2016/426/UE
- Стандарты EN 676 (газ), EN 746-2 (промышленное термическое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Шумозащитный кожух
- Антивибрационные вставки
- Газовые краны с рукояткой
Двухступенчатые газовые горелки FBR: малый и большой огонь
У двухступенчатой горелки две настроенные мощности: пуск всегда идёт на первой ступени, на вторую и обратно горелка переходит по команде котла. При снижении нагрузки она не отключается, а переходит на малый огонь, поэтому пусков и продувок меньше, чем у одноступенчатой. В подгруппе 20 моделей от 18 до 1915 кВт: GAS X 1/2 – X 5/2 CE до 349 кВт, GAS XP 60/2 и XP 80/2 CE до 850 кВт, GAS P 100/2, P 130/2 и P 160/2 от 200 до 1915 кВт.
Ступени переключают серводвигатель воздушной заслонки и двухступенчатый газовый клапан; команду даёт двухступенчатый термостат, прессостат или контроллер котла. Мощность в техлисте записана тремя числами — минимум первой ступени, затем минимум и максимум второй: у GAS P 100/2 CE EVO это 200 / 581–1163 кВт. На карточках модели все три числа показаны отдельными строками.
Подгруппа закрывает основной спрос водогрейных котельных от небольших до 1,5–2 МВт: два режима достаточны там, где нагрузка меняется ступенчато — день/ночь, будни/выходные, отопление/ГВС. Для плавного слежения за нагрузкой, для паровых котлов и там, где важно отсутствие скачков давления в топке, смотрят прогрессивные и модулируемые с индексом /M: GAS P 100/M и P 130/M — те же типоразмеры.
От типоразмера зависит состав поставки. У GAS P 130/2 EVO и P 160/2 с рампами CE-CT контроль герметичности клапанов входит в состав поставки; у остальных моделей подгруппы это опция. Рампы, пороги давления, рабочее поле и документы — на карточке каждой модели.
Вопросы и ответы
Чем двухступенчатая горелка отличается от модулируемой?
У двухступенчатой переход между малым и большим огнём — скачок, две фиксированные точки. Горелка с индексом /M меняет мощность плавно и с комплектом модуляции работает в любой точке диапазона. Выбор зависит от характера нагрузки — см. термин «Двухступенчатая горелка».
Что означают три числа мощности на карточке?
Минимум первой ступени, минимум и максимум второй. С мощностью топки котла сравнивают диапазон второй ступени; первая ступень — розжиг и малый огонь. Нижняя граница диапазона в подборщике — минимум первой ступени.
Нужен ли контроль герметичности клапанов?
У моделей с рампами CE-CT — GAS P 130/2 EVO и P 160/2 — он входит в состав поставки. У остальных моделей подгруппы это опция, и нужна ли она, решают по требованиям объекта; что это такое — в термине «Контроль герметичности».
Как выбрать между TC и TL?
По толщине двери котла с изоляцией: срез пламенной трубы должен выходить в топку. У пары TC/TL одинаковы мощность, диаметр трубы и фланец, отличается только длина. Подробнее — в статье «TC или TL».
