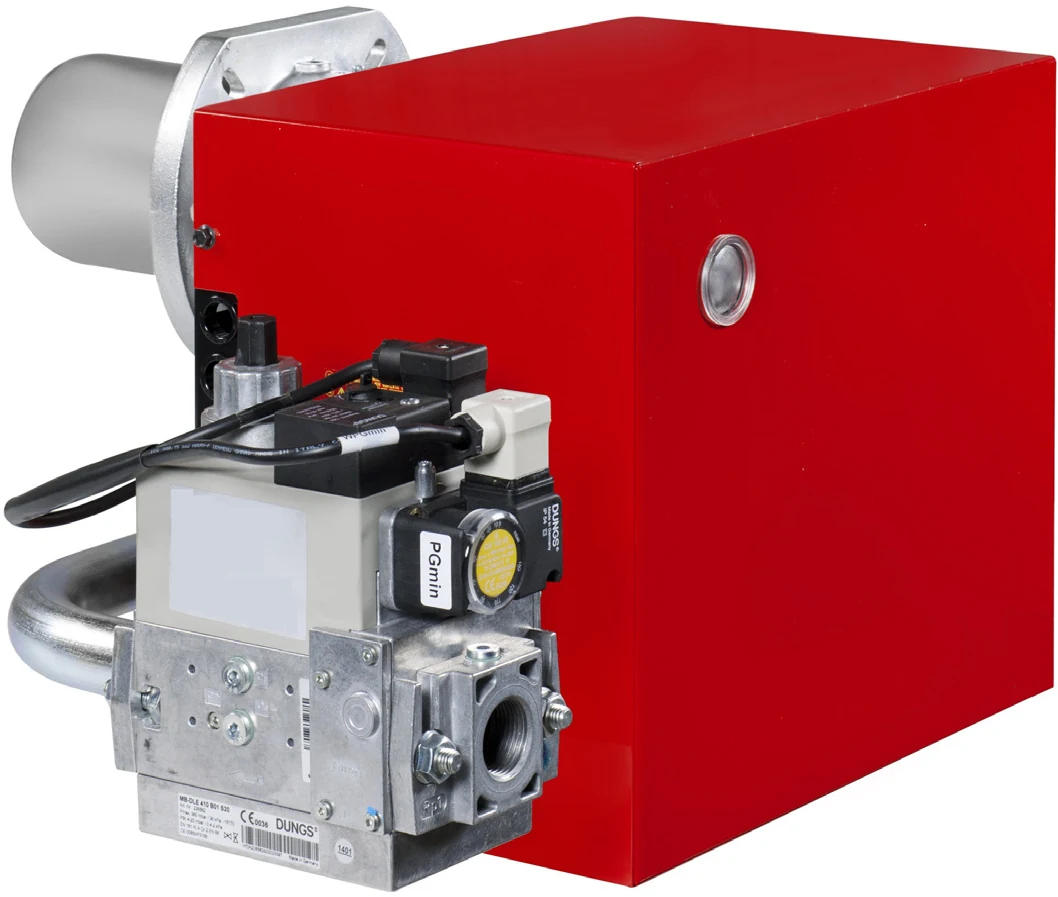

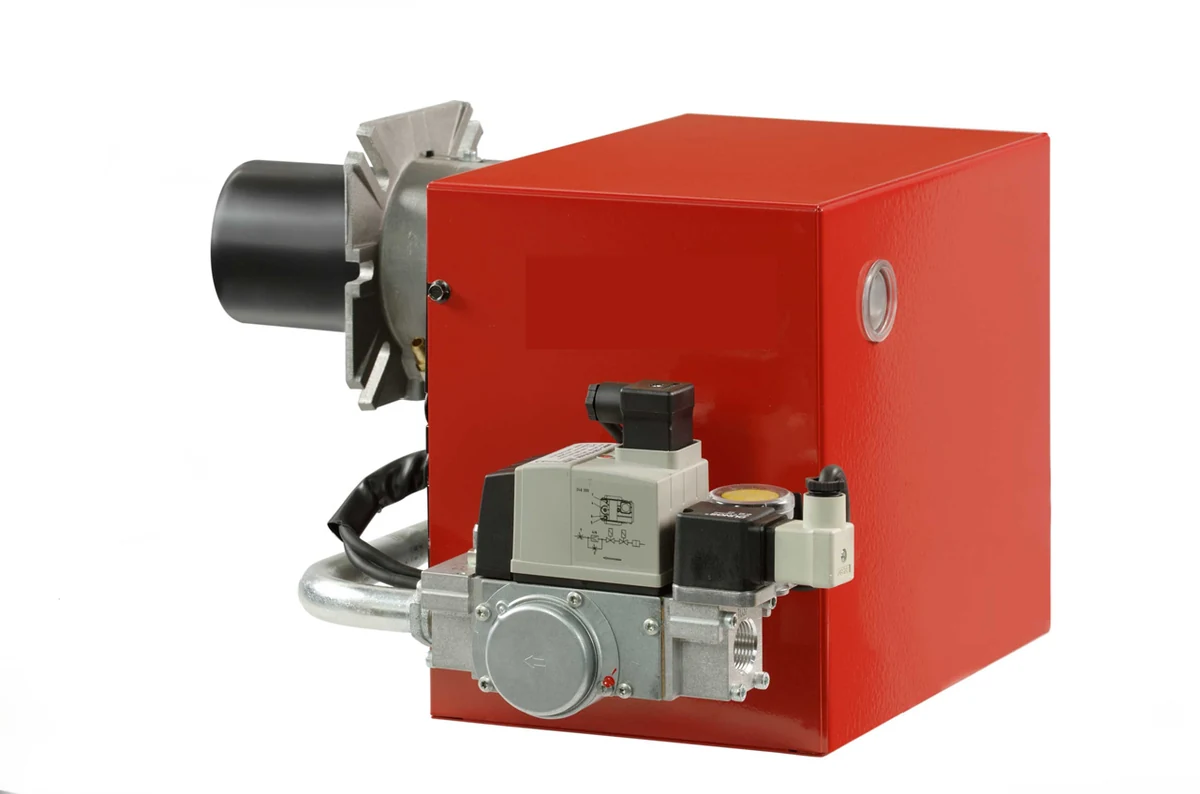

Газовые горелки FBR для хлебопекарных печей 23–232 кВт
Газовые горелки FBR для хлебопекарных печей — серия GAS X...CE F
Исполнение серии GAS X CE специально для хлебопекарных и промышленных печей, от 23.2 до 232 кВт (типоразмеры X1, X2, X3, X4). Корпус из литого алюминия, вентилятор повышенного напора, головка сгорания с регулировкой и повышенной стабильностью пламени. Главное отличие от базовой серии — стальной защитный кожух, рассчитанный на условия пекарного производства. Поставляются в исполнении под природный газ или СУГ (указывается при заказе), по запросу — версии под городской газ или биогаз. Газовая рампа поставляется в сборе: рабочий клапан с регулировкой, предохранительный клапан, реле минимального давления газа и фильтр-стабилизатор.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.

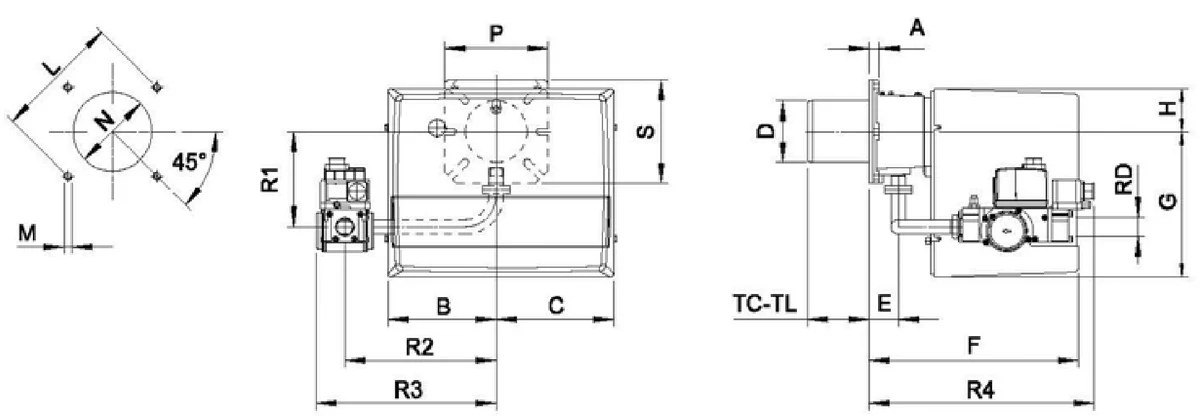

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
ABCDEFGHPSR1R2R3R4RDTC-TL| Модель | A | B | C | D | E | F | G | H | P | S | TC | TL* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GAS X1CE F | 15 | 162 | 175 | 90 | 43 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GAS X2CE F | 15 | 162 | 175 | 90 | 43 | 305 | 210 | 65 | 150 | 150 | 90 | 150 |
| GAS X3CE F | 16 | 185 | 195 | 108 | 54 | 340 | 248 | 70 | 200 | 160 | 130 | 250 |
| GAS X4CE F | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 |
* Для изготовления жаровых труб другой длины обращайтесь в технический отдел. Фланец крепления к печи: L min / L* / L max и N min / N* / N max — X1CE F и X2CE F: 130/150/170 и 100/110/130 (M8); X3CE F: 150/170/170 и 120/130/140 (M8); X4CE F: 170/205/226 и 130/140/160 (M10).
Размеры газовой арматуры
| Модель | R1 | R2 | R3 | R4 | RD | Вес рампы |
|---|---|---|---|---|---|---|
| GAS X1CE F D1/2"-S | 132 | 200 | 254 | 240 | Rp 1/2 | 2 кг |
| GAS X2CE F D3/4"-S | 138 | 220 | 262 | 328 | Rp 3/4 | 3 кг |
| GAS X3CE F D1"-S | 168 | 280 | 337 | 361 | Rp 1 | 8 кг |
| GAS X4CE F D1"-S | 173 | 280 | 337 | 385 | Rp 1 | 8 кг |
Размеры и вес относятся к газовой арматуре — на габариты самой горелки выбор рампы не влияет. Обозначения R1–R4 и RD показаны на том же чертеже выше.
| Модель | Мощность, кВт | Расход газ (G20), м³/ч | Газовая рампа | Артикул | Мин. давление, газ (мбар) | Мин. давление, СУГ (мбар) |
|---|---|---|---|---|---|---|
| GAS X 1 CE F | 23.2–58.1 | 2.3–5.8 | R. CE D1/2" - S | 002638R057152 | 14 | 31 |
| GAS X 2 CE F | 40.7–93 | 4.1–9.4 | R. CE D3/4"- S | 002640R057153 | 18 | 24 |
| GAS X 3 CE F | 69.8–174 | 7–17.5 | R. CE D1"- S | 002722R057023 | 14 | 31 |
| GAS X 4 CE F | 116–232 | 11.7–23.4 | R. CE D1"- S | 002720R057023 | 14 | 21 |
Состав горелки
- Корпус из литого под давлением алюминия
- Вентилятор повышенного напора
- Головка сгорания с регулировкой, с жаровой трубой из нержавеющей стали и стальным диском пламени
- Стальной защитный кожух
- Исполнение под промышленные и хлебопекарные печи
- Фланец и изолирующая прокладка для крепления к печи
- Однофазное электропитание
- Реле давления воздуха для блокировки горелки при отказе вентилятора
- Газовая рампа с предохранительным и регулирующим клапаном
- Ионизационный электрод контроля пламени
- Степень электрозащиты IP 40
Соответствие нормам
- Нормы CE
- Директива ЭМС 2014/30/UE
- Директива по низковольтному оборудованию 2014/35/UE
- Директива по машинам и механизмам 2006/42/CE
- Регламент по газовому оборудованию 2016/426/UE
- Стандарты: EN 676 (газ), EN 746-2 (промышленное теплотехническое оборудование)
Стандартная комплектация
- Прокладка Isomart
- Фланец с экраном
- Шильдик с техническими данными на корпусе
- Гарантийный сертификат
- Руководство по монтажу, эксплуатации и обслуживанию
Дополнительно, под заказ
- Антивибрационные муфты
- Ручные газовые краны
