Трёхступенчатые дизельные горелки FBR 255–5337 кВт
Трёхступенчатые дизельные горелки FBR — серия FGP.../3
Серия FGP.../3 — промышленные трёхступенчатые горелки раздельной компоновки для мощных котельных установок: от 255 кВт (FGP 190/3) до 5337 кВт (FGP 450/3). Три фиксированные ступени мощности с таймером переключения (заводская настройка — 18 сек.) обеспечивают более плавный нагрев котла по сравнению с двухступенчатыми горелками. Головка сгорания извлекается без демонтажа горелки с котла — удобно при техническом обслуживании. Форсунки, гибкие шланги, фильтр и фланец в комплекте поставки.
Зависимость давления в камере сгорания от тепловой мощности — сравнение типоразмеров. Наведите курсор на подпись, чтобы выделить кривую.

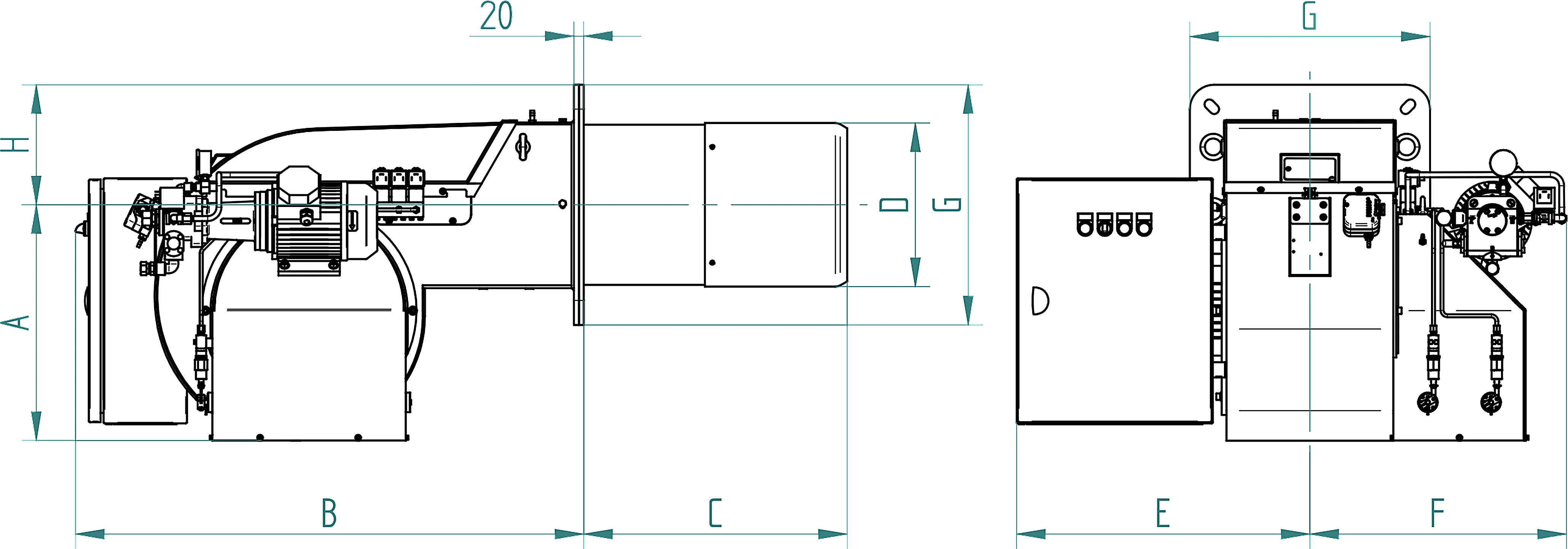

Значения в мм, для соответствующего типоразмера (одинаковы для всех конфигураций S/H/R одного размера). Наведите курсор на обозначение на чертеже, чтобы увидеть соответствующий столбец в таблице, или кликните — подсветка зафиксируется.
ABCDEFGH| Модель | A | B | C | D | E | F | G | H | I min | I* | I max | L min | L* | L max | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGP 190/3 | 460 | 920 | 495 | 234 | 545 | 429 | 360 | 185 | 396 | 424 | 438 | 245 | 280 | 320 | M14 |
| FGP 250/3 | 460 | 920 | 500 | 271 | 545 | 460 | 360 | 185 | 396 | 424 | 438 | 280 | 280 | 320 | M14 |
| FGP 350/3 | 481 | 1040 | 535 | 334 | 600 | 525 | 490 | 245 | 552 | 552 | 580 | 350 | 350 | 450 | M14 |
| FGP 450/3 | 481 | 1040 | 560 | 380 | 600 | 525 | 490 | 245 | 552 | 552 | 580 | 390 | 390 | 450 | M14 |
FGP 190/3255–2443 кВт22–206 кг/ч1 модель →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FGP 190/3 TL | 001054 | 255 | 2443 | 22 | 206 |
FGP 250/3313–2965 кВт27–250 кг/ч1 модель →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FGP 250/3 TL | 001056 | 313 | 2965 | 27 | 250 |
FGP 350/3568–4151 кВт49–350 кг/ч2 модели →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FGP 350/3 TL EL | 001681 | 568 | 4151 | 49 | 350 |
| FGP 350/3 TL MEC | 001072 | 568 | 4151 | 49 | 350 |
FGP 450/3638–5337 кВт55–450 кг/ч2 модели →
| Модель | Артикул | Мощность мин, кВт | Мощность макс, кВт | Расход мин, кг/ч | Расход макс, кг/ч |
|---|---|---|---|---|---|
| FGP 450/3 TL EL | 001682 | 638 | 5337 | 55 | 450 |
| FGP 450/3 TL MEC | 001138 | 638 | 5337 | 55 | 450 |
Состав горелки
- Высоконапорный вентилятор
- Головка сгорания с регулировкой высокой производительности и устойчивости пламени
- Фланец с изолирующей прокладкой для крепления к котлу
- Трёхфазное электропитание
- Фотодиод контроля пламени
- Степень защиты IP40
- Извлекаемая головка сгорания без демонтажа горелки с котла
- Таймер активации третьей ступени (заводская настройка — 18 сек.)
- Отдельный мотор насоса жидкого топлива
Соответствие нормам
- Нормы CE
- Директива 2014/30/EU (электромагнитная совместимость)
- Директива 2014/35/EU (низковольтное оборудование)
- Директива 2014/68/EU (оборудование под давлением)
- Директива 97/23/CE (PED)
- Стандарты EN267 (жидкое топливо), EN746-2 (промышленное теплотехническое оборудование)
Стандартная комплектация
- Гибкие шланги для подключения
- Топливный фильтр
- Прокладка Isomart
- Форсунки (распылители) на все три ступени
- Фланец с изолирующей прокладкой
- Паспортная табличка горелки
- Гарантия
- Руководство по монтажу, эксплуатации и техобслуживанию
