Прогрессивные и модулируемые дизельные горелки FBR 124–17442 кВт

Прогрессивные и модулируемые дизельные горелки FBR серии FGP /M

У дизельной горелки с индексом /M сервопривод ведёт воздушную заслонку и регулятор давления топлива: мощность меняется давлением на форсунке, а не переключением форсунок. Без комплекта модуляции горелка двухступенчато-прогрессивная, с комплектом — модулируемая; техлисты описывают оба режима одной фразой hi-low / PID fully modulating. В подгруппе 21 модель от 124 кВт до 17,4 МВт; ходовые — до 3 МВт: FGP 50/M EVO – FGP 160/M до 1900 кВт и FGP 190/M и 250/M EL до 3 МВт. Крупнее — FGP 350/M – 1800/M EL под проект.

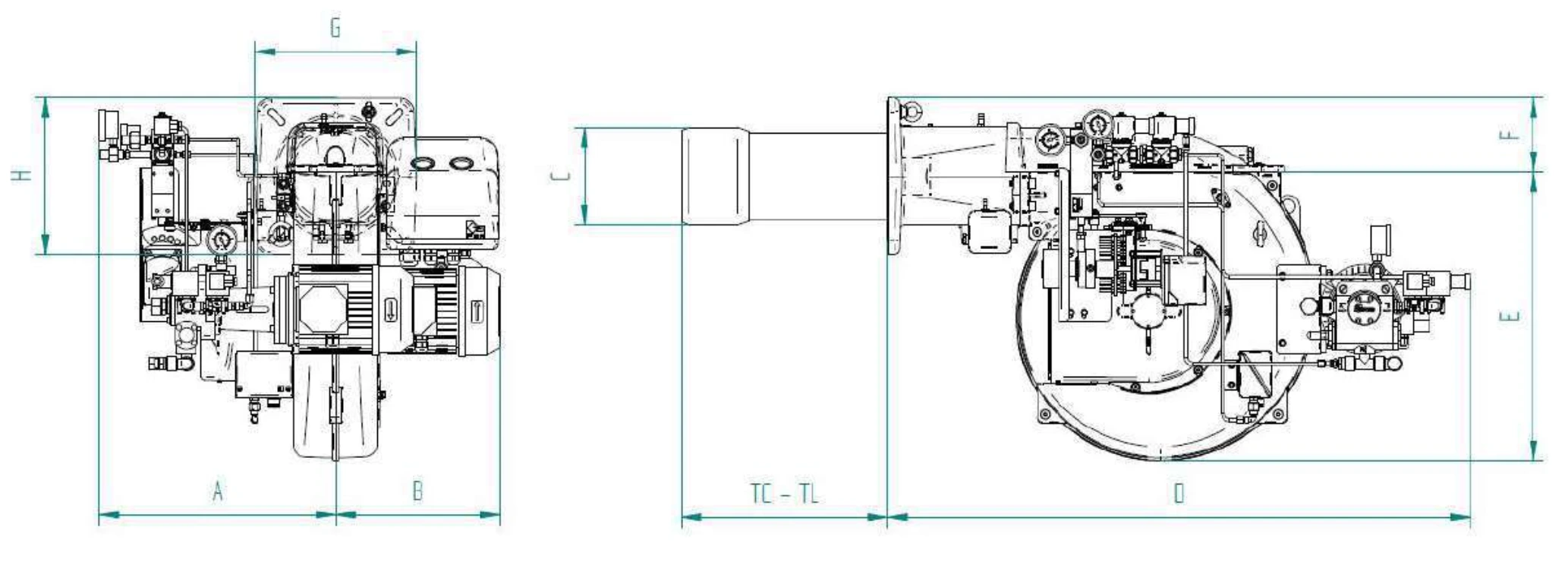

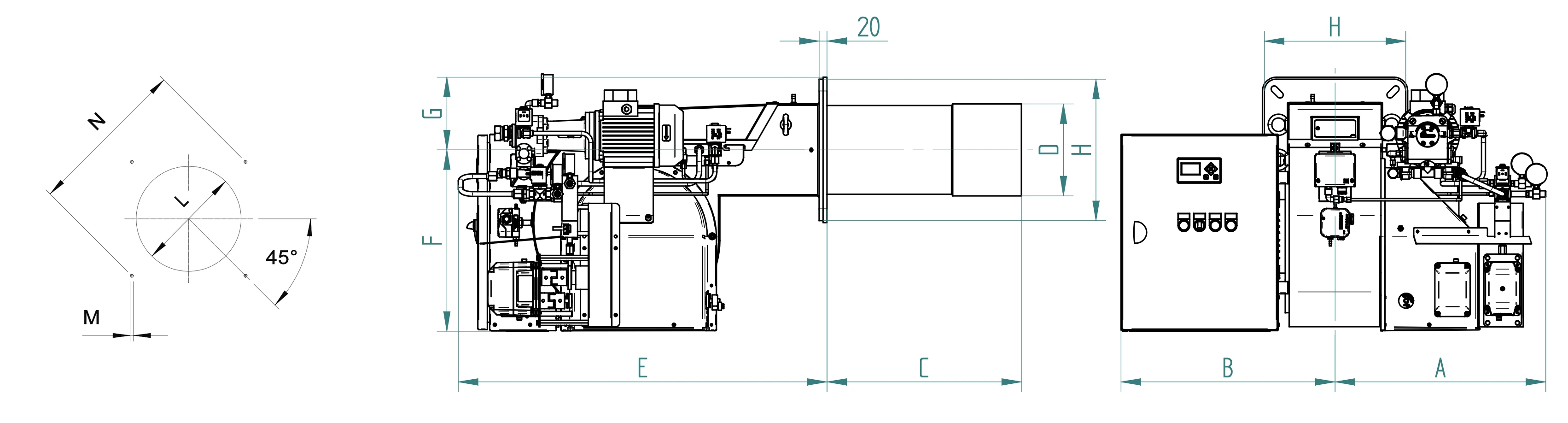

Мощность — три числа, как у газовых /M: у FGP 100/M EVO — 190 / 474–1186 кВт, модуляция начинается выше минимума первой ступени. У FGP 50/M – 160/M один сервопривод управляет заслонкой и регулятором давления; реле максимального давления останавливает горелку при превышении давления в обратной линии. У FGP 190/M и 250/M EL приводов два, независимых, под управлением электронного блока Lamtec BT3.

У всех моделей подгруппы у насоса отдельный двигатель: 0,37 кВт у FGP 50/M EVO, 0,55 у 75/M, 0,75 у 100/M – 160/M, 1,1 у 190/M и 250/M EL. Датчик пламени: фотодиод у FGP 50/M – 160/M, фоторезистор у 190/M и 250/M EL; степень защиты IP 40, у FGP 50/M EVO — IP 44. Топливо — дизельное 1,5 °E при 20 °C.

Подгруппа — для паровых котлов, крупных водогрейных котельных и процессов, где нужна стабильная температура при переменной нагрузке. Режим работы по техлистам периодический: не менее одной остановки каждые 24 часа. Двухступенчатые того же ряда — FGP /2, газо-дизельные аналоги — серия K.
