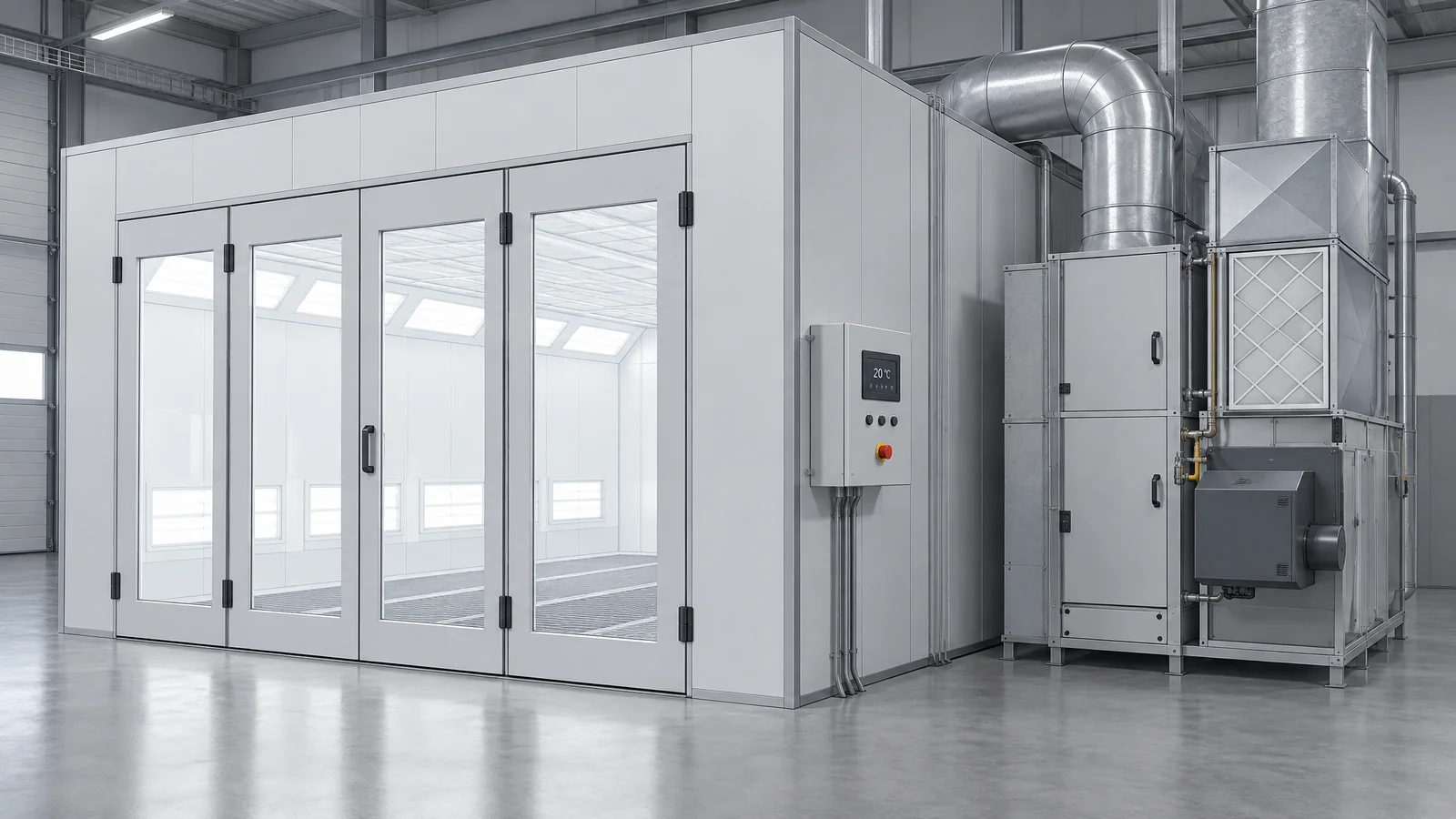

Горелки FBR для покрасочных и сушильных камер

Окрасочно-сушильная камера работает в двух режимах: окраска при 20–25 °C с большим объёмом приточного воздуха и сушка при 60–80 °C с рециркуляцией. Воздух греет теплогенератор камеры — теплообменник, за которым стоит горелка. Автосервисы и кузовные цеха, вагонные и авиационные ангары, промышленные линии окраски металлоконструкций, мебели, техники — камера есть везде, где красят, и горелка на её теплогенераторе — расходный узел, который меняют чаще, чем сам теплообменник.

Зачем и что греем

Камера	Мощность теплогенератора	Топливо
Автомобильная кузовная камера	150–300 кВт	газ, дизель
Камера для микроавтобусов и лёгкого коммерческого транспорта	250–500 кВт	газ, дизель
Камера для грузовиков, автобусов, вагонов	500–1 200 кВт	газ
Промышленная линия окраски (сушильный тоннель)	200–2 000 кВт	газ

На что смотреть при выборе

1. Два режима — две ступени. В режиме окраски камере нужен небольшой подогрев большого объёма свежего воздуха, в режиме сушки — быстрый выход на 60–80 °C. Это естественная работа для двухступенчатой горелки: первая ступень на окраске, обе на сушке. Одноступенчатая на окраске будет циклировать и раскачивать температуру, что влияет на качество покрытия; модуляционная уместна на промышленных линиях с непрерывной сушкой.

2. Косвенный нагрев обязателен. Продукты сгорания не должны попадать в камеру: они несут влагу и следы недожога, которые портят лакокрасочное покрытие. Теплогенератор камеры — всегда теплообменник, а горелка подбирается по его паспорту, как для любого воздухонагревателя: мощность топки и сопротивление тракта.

3. Быстрый выход на режим. Переход «окраска → сушка» должен занимать минуты, иначе цикл камеры растягивается и цех теряет производительность. Горелка должна выдавать полную мощность сразу после команды, а теплообменник — быть рассчитан на такой темп. При замене горелки на более мощную сначала сверяются с паспортом теплогенератора: перегрев теплообменника — типичная поломка после «улучшения».

4. Безопасность в зоне с растворителями. Горелка стоит вне окрасочной зоны, в отсеке теплогенератора, но забор воздуха на горение — не из камеры и не из помещения, где красят: пары растворителей во всасывающем тракте недопустимы. Воздуховод снаружи или из чистой зоны — обязательный элемент установки.

5. Замена штатной горелки. Большинство камер европейского и российского производства идут с моноблочной горелкой стандартного посадочного размера. При замене подбор по мощности теплогенератора, фланцу и длине трубы; для камер, где стояла FBR — по маркировке один в один.

Подходящие серии FBR

Топливо	Серии	Регулирование	Мощность	Моделей	Когда брать
Газ	GAS X/2, XP/2, P/2	Двухступенчатые	18–1 915 кВт	20 моделей	основной выбор для камер любого размера
	GAS X0 – X5, XP 60	Одноступенчатые	12–630 кВт	14 моделей	малые камеры с простой автоматикой
	GAS X/M, XP/M, P/M	Прогрессивные и модулируемые	17–17 442 кВт	33 модели	промышленные линии с непрерывной сушкой
Дизель	G X/2, FGP/2	Двухступенчатые	95–1 900 кВт	14 моделей	автосервисы без газа, две ступени
Дизель	G 0 – G X5	Одноступенчатые	14–355 кВт	24 модели	малые камеры без газа

Три типовых случая

Кузовная камера автосервиса, газ низкого давления. Теплогенератор 220 кВт. Двухступенчатая GAS X 5/2 CE TC, 81,4/151–349 кВт: первая ступень на окраске, две на сушке. Рампа — под низкое давление, воздуховод забора воздуха наружу.

Камера для грузовиков, промзона, газ среднего давления. Теплогенератор 800 кВт. GAS XP 80/2 CE TL, 170/407–850 кВт, длинная труба под глубокую топку теплогенератора; контроль герметичности клапанов у этой модели — опция, заказывается отдельно.

Кузовная камера, газа нет, дизель. Теплогенератор 200 кВт. Двухступенчатая G X4/2 TC, 95/142–296 кВт, бак в отапливаемой зоне, зимнее топливо.

GAS X 5/2 CE TC81,4–349 кВт GAS XP 80/2 CE TL170–850 кВт G X4/2 TC95–296 кВт

Монтаж и эксплуатация

Забор воздуха на горение — только снаружи или из чистой зоны, воздуховодом; никогда из камеры или окрасочного помещения.
Автоматика камеры — сигналы на первую и вторую ступень от контроллера камеры, блокировка с вентилятором теплогенератора, термостат безопасности по температуре воздуха.
Длина трубы — по чертежу теплогенератора камеры; факел не должен касаться теплообменника.
Обслуживание — чистка головы и электродов раз в месяц при ежедневной работе; проверка датчика пламени; при дизеле — форсунка и фильтр по регламенту.
Не «улучшать» мощность без пересчёта теплообменника: перегрев теплогенератора — самая частая поломка после замены горелки на более мощную.
