Главная / Запасные части / FGP / FGP 75/2 TC и TL

Запасные части FGP 75/2 TC и TL

Коды горелки: TC 001703, TL 001704; чертёж FBR 001703_1B (ревизия B)

Карточка модели FGP 75/2 TC →Карточка модели FGP 75/2 TL →Техлист, PDF ↓

Труба:

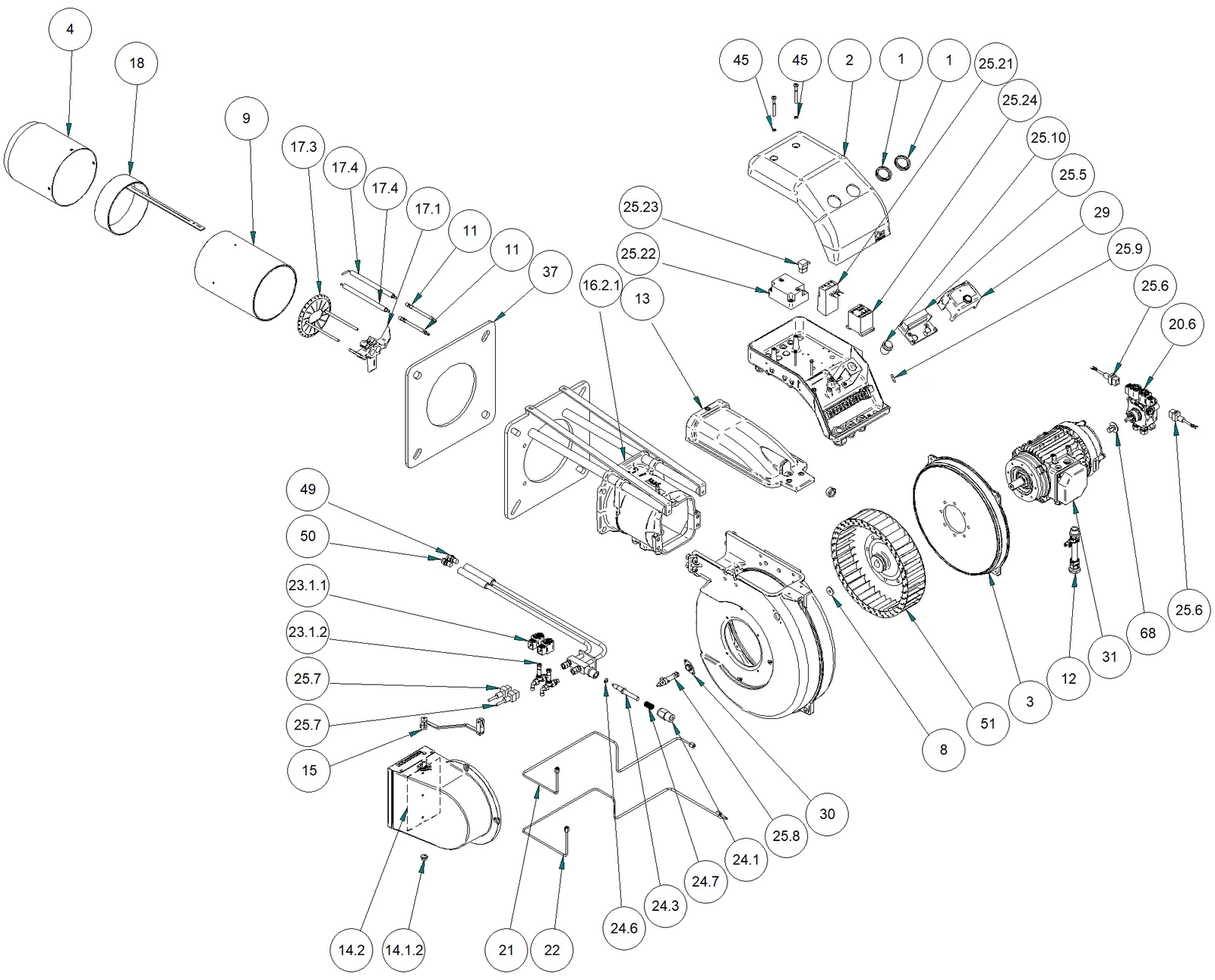

Чертёж FBR 001703_1B, ревизия B · TC · Siemens. Нажмите, чтобы увеличить.

Исполнения TC и TL отличаются 4 позициями: детали без описания, регулировка смесителя. В таблице такие строки помечены «TC / TL», у них оба кода — выбранной трубы выделен. Как выбрать длину пламенной трубы →

Поз.КодНазваниеМин. партияДобавить в запрос
1011282_1описание уточняется2
2011307_1описание уточняется1
3011313_1описание уточняется1
4021082_1описание уточняется1
8032276_1описание уточняется1
9TC / TLTC 032456_1TL 032460_1 описание уточняется1
11040290_2Высоковольтный кабель силикон FGP75/.. TLCAVO A.T. SILICONE FGP75/.. TL2
12040355_1описание уточняется1
13050069_2Узел крышки улитка FGP 50/2GRUPPO COPERCHIO CHIOCCIOLA FGP 50/21
14.1.2220004_1описание уточняется2
14.2020210_2Заслонка воздух втулка фланец GASXP60/2-EVOSERRANDA ARIA BOCCOLA FLAN.GASXP60/2-EVO1
15050266_1описание уточняется1
16.2.1013636_1описание уточняется1
17052119_1описание уточняется1
17.1013071_1описание уточняется1
17.3053516_1описание уточняется1
17.4133229_1описание уточняется2
18TC / TLTC 052359_2TL 052360_2 Регулировка смесителя сварной узел FGP 75/2 TCREGOLAZIONE TESTA Gr. Sald. FGP 75/2 TCTL: Регулировка смесителя FGP 75/2 TL1
19054149_1описание уточняется1
19.1224502_1описание уточняется1
19.4278038_1описание уточняется2
20057401_1описание уточняется1
20.6258933_1описание уточняется1
21057404_1описание уточняется1
22057405_1описание уточняется1
23057561_1описание уточняется2
23.1132895_1описание уточняется1
23.1.1111306_1описание уточняется1
23.1.2132921_1описание уточняется1
24TC / TLTC 057596_1TL нетописание уточняется1
24.1031252_1описание уточняется1
24.3031407_1описание уточняется1
24.6229303_2Прокладка DE043 Dalmar VitonGUARNIZIONE DE043 DALMAR VITON1
24.7244203_1описание уточняется1
25060783_1описание уточняется1
25.5111001_1описание уточняется1
25.6118416_5Кабель + соединитель M-EVP Suntec-ENC75 L750CAVO+CONNETTORE M-EVP SUNTEC-ENC75 L7502
25.7118416_6Кабель +CONNET.M-EVP Suntec-ENC140 L1400частичноCAVO+CONNET.M-EVP SUNTEC-ENC140 L14002
25.8134066_1описание уточняется1
25.9139220_1описание уточняется1
25.10148081_1описание уточняется1
25.21176022_1описание уточняется1
25.22189005_1описание уточняется1
25.23189006_1описание уточняется1
25.24190019_5Контактор Lovato BG0910A230 AC3=4kWCONTATTORE LOVATO BG0910A230 AC3=4kW1
29101017_2Автомат горения LMO44.255C2 230V-50/60HzAPPARECCHIATURA LMO44.255C2 230V-50/60Hz1
31158022_1описание уточняется1
37229712_1описание уточняется1
45252063_1описание уточняется2
49284258_4Форсунка Steinen GPH 7.00X60° SSUGELLO STEINEN GPH 7.00X60° SS1
50284291_2Форсунка Steinen GPH 7.00X45° SSUGELLO STEINEN GPH 7.00X45° SS1
51291142_1описание уточняется1
68547000_1описание уточняется1
21только TLTC нетTL 057402_1 описание уточняется1

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

Запросить цену и наличие

Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.

Как найти код детали и что указать в запросе →

Документы

Документы FBR к чертежу 001703_1B · TC · Siemens:

Термины

Как читать деталировку

  • Код горелки — шесть цифр на шильдике; он же начало кода чертежа (001703).
  • Длину пламенной трубы — TC или TL — выбирают переключателем «Труба»; автоматика на чертеже — Siemens.
  • Строки с отметкой «TC / TL» различаются у исполнений с разной трубой — у них оба кода; о том, чем отличаются трубы, — в статье «TC или TL».
  • «Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
