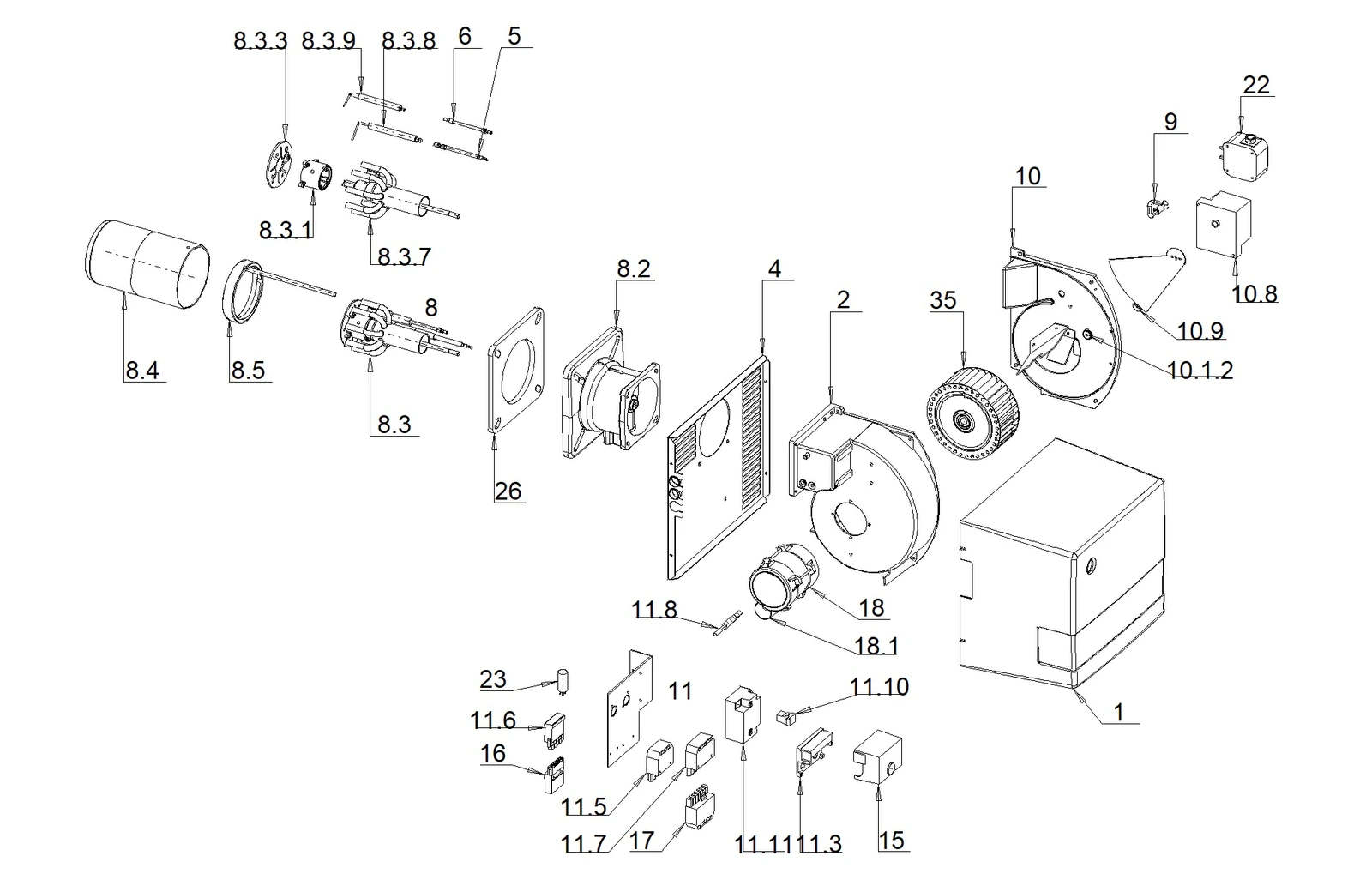

Запасные части GAS X 4/2 CE TC и TL
Карточка модели GAS X 4/2 CE TC →Карточка модели GAS X 4/2 CE TL →Техлист, PDF ↓
Автоматика:
Труба:
Газ:
Исполнения TC и TL отличаются 7 позициями: головка, труба, зонд, электрод, сопло, регулировка смесителя. В таблице такие строки помечены «TC / TL», у них оба кода — выбранной трубы выделен. Как выбрать длину пламенной трубы →
| Поз. | Код | Название | Мин. партия | Добавить в запрос |
|---|---|---|---|---|
| 1 | 011216 | Кожух FBR красный GAS X3-X4sd_6 COFANO FBR ROSSO GAS X3-X4 | 1 | |
| 2 | 013496 | Улитка GAS X3F-X4FCHIOCCIOLA GAS X3F-X4F | 1 | |
| 4 | 022403 | Передняя плита GAS X3-X4 -G X3F-X4FFRONTALINO GAS X3-X4 -G X3F-X4F | 1 | |
| 5 | 040018_2 | Кабель зонд + штекер D4 GAS X3-X4 TC-TLCAVO SONDA+SPINA D4 GAS X3-X4 TC-TL | 1 | |
| 6 | 040206 | Кабель AT углеродный GASX3-X4 TLCAVO AT CARBONIO GASX3-X4 TL | 1 | |
| 8TC / TL | TC 054569TL 054570 | Узел головки GASX4 TC природный газGRUPPO TESTA GASX4 TC METANOTL: Узел головки GAS X4 CE TL | 1 | |
| 8.2 | 052733 | Узел фланец держатель сопла GAS X4GRUPPO FLANGIA PORTABOCCAGLIO GAS X4 | 1 | |
| 8.3TC / TL | TC 054565TL 054566 | Смесительный комплект GAS X4CE TC природный газKIT TESTA GAS X4CE TC METANOTL: Смесительный комплект GAS X4 CE TL | 1 | |
| 8.3.1 | 013328 | Диффузор GAS X3CE-XP60CEDIFFUSORE GAS X3CE-XP60CE | 1 | |
| 8.3.3 | 022416 | Диск турбулизатор фрезерованный GAS X4CEDISCO DI TURBOLENZA FRESATO GAS X4CE | 1 | |
| 8.3.7TC / TL | TC 054573TL 054574 | Труба CENTR. головка сварной узел GASX4CE TC160 ичастичноTUBO CENTR.TESTA GR.SALD.GASX4CE TC160 ETL: Труба CENTRALE головка сварной узел GAS X4CE TL | 1 | |
| 8.3.8TC / TL | TC 133208TL 133234 | Электрод ионизации GAS X3-P150(L100)SONDA DI IONIZZAZIONE GAS X3-P150(L100)TL: Электрод ионизации GAS X0-X1-X4 TL | 1 | |
| 8.3.9TC / TL | TC 133247TL 133943 | Электрод розжига X3-XP60 TCELETTRODO ACCENSIONE X3-XP60 TCTL: Электрод розжига GAS X3-XP60 TL | 1 | |
| 8.4TC / TL | TC 054575TL 054576 | Сопло GASX4 CE TCBOCCAGLIO GASX4 CE TCTL: Сопло GAS X4 CE TL | 1 | |
| 8.5TC / TL | TC 054577TL 054578 | Регулировка смесителя GASX4CE TCREGOLAZIONE TESTA GASX4CE TCTL: Регулировка смесителя GAS X4 TL | 1 | |
| 9 | 054587 | Штуцер давление сварной узел + трубка силиконовый GASX3-4/2ATTACCO PRESS.GR.SALD.+TUB.SIL.GASX3-4/2 | 1 | |
| 10 | 054615_2 | Узел крышки всасывающий GAS X3/2-X4/2GRUPPO COPERCHIO ASP. GAS X3/2-X4/2 | 1 | |
| 10.1.2 | 220018 | Втулка цилиндрическая FB1-0508 D5X7X8BOCCOLA CILINDRICA FB1-0508 D5X7X8 | 1 | |
| 10.8 | 183640 | Сервопривод Siemens SQN91.140B2799SERVOMOTORE SIEMENS SQN91.140B2799 | 1 | |
| 10.9 | 220000 | Подшипник 626-2ZCUSCINETTO 626-2Z | 1 | |
| 11 | 060332 | Жгут проводов GASX3-4/2 230V-50/60CABLAG. GASX3-4/2 230V-50/60 | 1 | |
| 11.3 | 111001 | Цоколь автомата Siemens AGK11BASE APP. SIEMENS AGK11 | 1 | |
| 11.5 | 118405 | Разъём (6 полюсов)PRESA (6 POLI.T) | 1 | |
| 11.6 | 118410 | Штекер OK AL17.10 (5 полюсов)SPINA OK AL17.10 (5 POLI.T) | 1 | |
| 11.7 | 118444 | Разъём Wieland ST18-7 Wieland (7 полюсов)PRESA WIELAND ST18-7 WIELAND (7 POLI.T) | 1 | |
| 11.8 | 119002 | Кабель + соединитель M-MT двигатель G-GAS X1-X4CAVO+CONNETTORE M-MT MOTORE G-GAS X1-X4 | 1 | |
| 11.10 | 189006 | Кабель + соединитель L600 для трансформаторCAVO+CONNETTORE L600 PER TRASFORMATORE | 1 | |
| 11.11 | 189007_2 | Трансформатор ZT931-D4 1X14KVSD.189007_4TRASFORMATORE ZT931-D4 1X14KV | 1 | |
| 15 | 104010_2 | Автомат Siemens LME22.331C2 230V-50/60HzAPP. SIEMENS LME22.331C2 230V-50/60Hz | 1 | |
| 16 | 118411 | FDP разъём OK AL17.20 (5 полюсов)FDP PRESA OK AL17.20 (5 POLI.T) | 1 | |
| 17 | 118445_4 | описание уточняется | 1 | |
| 18 | 158955 | Двигатель ZD6/2040 200W 50Hz GASX4MOTORE ZD6/2040 200W 50Hz GASX4 | 1 | |
| 18.1 | 118202 | Конденсатор 6.3 F-Vn450CONDENSATORE 6.3 F-Vn450 | 1 | |
| 22 | 172109 | Реле давления Dungs LGW3A2 0.4-3mbarPRESSOSTATO DUNGS LGW3A2 0.4-3mbar | 1 | |
| 23 | 191342 | Фильтр радиопомех FC710Y2F 0.1UF,7NF+2.2MOhmFILTRO RAD. FC710Y2F 0.1UF,7NF+2.2MOhm | 1 | |
| 26 | 229733 | Прокладка фланец горелка G-GAS X4GUARNIZIONE FLANGIA BRUCIATORE G-GAS X4 | 1 | |
| 35 | 291085 | Крыльчатка вентилятора D160X70 RD D12.7 G-GAS X3-X4VENTOLA D160X70 RD D12.7 G-GAS X3-X4 | 1 |
Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.
Запросить цену и наличие
Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.
Как найти код детали и что указать в запросе →
Заявка отправлена
Мы свяжемся с вами в ближайшее время. Если вопрос срочный — позвоните: +7 (812) 325-84-01
Позвоните нам: +7 (812) 325-84-01 или напишите на mail@italian-burners.ru
Документы
- Технический лист — GAS X1/2CE … X5/2CE EN · 0.5 МБ
- Карточка модели GAS X 4/2 CE TC
- Карточка модели GAS X 4/2 CE TL
Документы FBR к чертежу 002698_1E · TC · Siemens · природный газ:
- Руководство по эксплуатации, 071055_17_ru RU · 4.6 МБ
- Электрическая схема, 078393_1A IT, GB, ES, FR, DE, RU · 0.2 МБ
- Инструкция на автомат горения LME, M077374_RUS RU · 0.6 МБ
Как читать деталировку
- Код горелки — шесть цифр на шильдике; он же начало кода чертежа (002698).
- Длину пламенной трубы — TC или TL — выбирают переключателем «Труба»; исполнение автоматики — Siemens или Satronic — видно по автомату горения; его и вид газа выбирают переключателем над чертежом.
- Строки с отметкой «TC / TL» различаются у исполнений с разной трубой — у них оба кода; о том, чем отличаются трубы, — в статье «TC или TL».
- «Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
