Запасные части GAS P 250/M CE TL MEC

Газ:природныйСУГ

Поз.	Код	Название	Мин. партия	Добавить в запрос
1	011222	Смотровое окноVISORE SPIONCINO	1	+
2	021712	Направляющий конус DI266X50CONVOGLIATORE DI266X50	1	+
7	032554	Шайба крепление крыльчатка вентилятора GAS P150-P180RONDELLA FISSAGGIO VENTOLA GAS P150-P180	1	+
13	040291	Высоковольтный кабель углеродный сеч. 1-D7 D6.35-D4CAVO A.T. CARBONIO SEZ.1-D7 D6.35-D4	1	+
15	052505	Сопло GAS P250/M CE TLBOCCAGLIO GAS P250/M CE TL	1	+
16	052649	Колено головка G. сварной GASP190250SD 013615 GOMITO TESTA G.SALD GASP190250	1	+
17	052652	Кронштейн двигатель GAS-FGP-FNDP 190-250SUPPORTO MOTORE GAS-FGP-FNDP 190-250	1	+
18	052763	Улитка сварной узел GASP190-P250/2/MCHIOCCIOLA GR.SALD. GASP190-P250/2/M	1	+
19	052773	Крышка улитка сварной узел GAS FGP180-250 иCOPERCHIO CHIOC.GR.SALD.GAS FGP180-250 E	1	+
20	052775	Штуцер реле давления воздух сварной узелATTACCO PRESSOSTATO ARIA GR.SALD.	1	+
21	053113	Узел модуляции K-KN-GAS P190-P250/MGRUPPO MODULAZIONE K-KN-GAS P190-P250/M	1	+
21.8	220007	Подшипник SKF 6001-2RSHCUSCINETTO SKF 6001-2RSH	1	+
21.9	252024	Кольцо уплотнительное 4337 D85.32X3.53-VitonOR 4337 D85.32X3.53-VITON	1	+
21.10	252037	Кольцо уплотнительное 3175 D44.12X2.62-VitonOR 3175 D44.12X2.62-VITON	1	+
21.11	252040	Прокладка GAT- 12.0X28.0X7.0 NBR75частичноGUARNIZIONE GAT-A 12.0X28.0X7.0 NBR75	1	+
21.12	252042	Кольцо уплотнительное 4312 D78.97X3.53-VitonOR 4312 D78.97X3.53-VITON	1	+
22	053138	Смесительный комплект GAS P190-P250 природный газKIT TESTA GAS P190-P250 METANO	1	+
22.2	052648	Головка сварной узел GAS P190CE-P250CETESTA GR.SALD. GAS P190CE-P250CE	1	+
22.3	133248	Электрод розжига GAS P190-P250ELETTRODO ACCENSIONE GAS P190-P250	1	+
22.4	133249	Электрод ионизации GAS P190-P250SONDA DI IONIZZAZIONE GAS P190-P250	1	+
22.5	133250	Электрод массы GAS P190-P250ELETTRODO DI MASSA GAS P190-P250	1	+
23	053368_2	Узел PR. воздух (SERVOM.SQM50...)GASP190-250/MчастичноGR.PR.ARIA(SERVOM.SQM50...)GASP190-250/M	1	+
23.5	031209	Ось лопатка CARRELLO BZчастичноPERNO PALETTA CARRELLO BZ	1	+
23.19	033891	Муфта сервопривод D12-CH GASP350-450-550/MGIUNTO SERVOMOT.D12-CH GASP350-450-550/M	1	+
23.20	034080	Ось RECUPERO GIOCHI GASP180-550/MчастичноPERNO RECUPERO GIOCHI GASP180-550/M	1	+
23.25	053110	Узел рычаг GAS P190/MCE-P550/MCE-AIRGRUPPO LEVA GAS P190/MCE-P550/MCE-AIR	1	+
23.25.6	220001	Подшипник SKF 625-2ZCUSCINETTO SKF 625-2Z	1	+
23.25.7	220008	Втулка цилиндрическая бронза D12X18X25BOCCOLA CILINDRICA BRONZO D12X18X25	1	+
23.25.8	244205	Пружина крыльчатка цилиндрическая COMP. 1.8X9.6X31частичноMOLLA ELICA CILINDRICA COMP. 1.8X9.6X31	1	+
23.26	053125	Узел сектор кулачкиGRUPPO SETTORE CAMME	1	+
23.26.2	021878	Кулачки переменный 190/M-P550/MCAMME VARIABILE 190/M-P550/M	2	+
23.27	053343	Узел рычаг GAS P190-550/MCEGRUPPO LEVA GAS P190-550/MCE	1	+
23.27.6	220001	Подшипник SKF 625-2ZCUSCINETTO SKF 625-2Z	1	+
23.27.7	220008	Втулка цилиндрическая бронза D12X18X25BOCCOLA CILINDRICA BRONZO D12X18X25	1	+
23.27.8	244205	Пружина крыльчатка цилиндрическая COMP. 1.8X9.6X31частичноMOLLA ELICA CILINDRICA COMP. 1.8X9.6X31	1	+
23.28	053349	Узел тяги GAS P190/MCE-P550/MCEGRUPPO BIELLA GAS P190/MCE-P550/MCE	1	+
23.29	053350	Узел тяги GAS P190/M-P550/MGRUPPO BIELLA GAS P190/M-P550/M	1	+
23.30	053356	Узел сектор кулачкиGRUPPO SETTORE CAMME	1	+
23.30.2	021878	Кулачки переменный 190/M-P550/MCAMME VARIABILE 190/M-P550/M	2	+
23.32	053369	Узел тяги GAS P250/MCEGRUPPO BIELLA GAS P250/MCE	1	+
23.33	183646	Сервопривод SQM50.482A2SERVOMOTORE SQM50.482A2	1	+
23.37	220004	Втулка фланцевая FB1 D10X12X18X1X9BOCCOLA FLANGIATA FB1 D10X12X18X1X9	1	+
23.38	220007	Подшипник SKF 6001-2RSHCUSCINETTO SKF 6001-2RSH	1	+
23.39	220013	Подшипник 10-30-9 6200ZZCMCUSCINETTO 10-30-9 6200ZZCM	1	+
23.40	229777	Самоклеящаяся прокладка 10X5GUARNIZIONE ADESIVA 10X5	1	+
23.41	244506	Пружина крыльчатка CIL. TRAZIONE 1X7.8X81.6частичноMOLLA ELICA CIL. TRAZIONE 1X7.8X81.6	1	+
24	053420	Узел тяги GAS P190/M-250/MGRUPPO BIELLA GAS P190/M-250/M	1	+
25	060217	Жгут проводов горелки GASP190-250/M 3F230/400-A230-50ECABL.BR.GASP190-250/M 3F230/400-A230-50E	1	+
25.6	040277	Кабель зонд GAS P350/M TLCAVO SONDA GAS P350/M TL	1	+
25.8	111005	Цоколь автомата LFL AGM410.490.550BASE APP. LFL AGM410.490.550	1	+
25.9	118432	Корпус разъёма подвижный BIANCA 1 рычаг IL CK03VGSчастичноCUSTODIA MOBILE BIANCA 1 LEVA IL CK03VGS	1	+
25.10	118433	Вставка разъёма разъём 16A IL CKF04-(4 полюсов +T)FRUTTO PRESA 16A IL CKF04-(4 POLI+T)	1	+
25.11	118438	Разъём (6 полюсов)PRESA (6 POLI.T)	1	+
25.13	139220	Стеклянный предохранитель D5X20F-5A-250V RAPIDOчастичноFUSIBILE IN VETRO D5X20F-5A-250V RAPIDO	1	+
25.16	148000	Однополюсный тумблерINTERRUTTORE UNIPOLARE A LEVETTA	1	+
25.17	148009	Крышка тумблерCOPERCHIO COMANDO A LEVETTA	1	+
25.35	183550_2	Сигнальная лампа зелёный D6 230VAC-90°CSPIA LUMINOSA VERDE D6 230VAC-90°C	1	+
25.36	183550	Сигнальная лампа красная D6 230VAC-90°CSPIA LUMINOSA ROSSA D6 230VAC-90°C	1	+
25.37	191341_3	Трансформатор COFI TRS820P-8-D4 1X8kVTRASFORMATORE COFI TRS820P-8-D4 1X8kV	1	+
29	104005_2	Автомат горения LFL1.333 230V-50/60HzAPPARECCHIATURA LFL1.333 230V-50/60Hz	1	+
30	118437	Штекер (6 полюсов)SPINA (6 POLI.T)	1	+
31	158932	Двигатель MEC 112-B5-2P 7.5kW 220/380VMOTORE MEC 112-B5-2P 7.5kW 220/380V	1	+
32	172108_2	описание уточняется	1	+
33	172113_2	Реле давления Krom DG10B-3GEST_1 PRESSOSTATO KROM DG10B-3	1	+
34	176017	Тепловое реле Lovato RF38.1800 (13-18A)RELE TERMICO LOVATO RF38.1800 (13-18A)	1	+
35	190003_2	Контактор LOV.BF32.00A230 230-50:60 32AчастичноCONTATTORE LOV.BF32.00A230 230-50:60 32A	1	+
36	191342	Фильтр радиопомех FC710Y2F 0.1UF,7NF+2.2MOhmFILTRO RAD. FC710Y2F 0.1UF,7NF+2.2MOhm	1	+
42	229710	Прокладка фланец горелкаGUARNIZIONE FLANGIA BRUCIATORE	1	+
45	252053	Кольцо уплотнительное 6312 D78.74X5.33-VitonOR 6312 D78.74X5.33-VITON	1	+
54	291068	Крыльчатка вентилятора D340X125 RD ступица D28-CHVENTOLA D340X125 RD MOZZO D28-CH	1	+

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

Газовая рампа

Рампы из артикулов модели: DN65, DN80, DN100, 2″. Размер рампы указан в артикуле горелки.

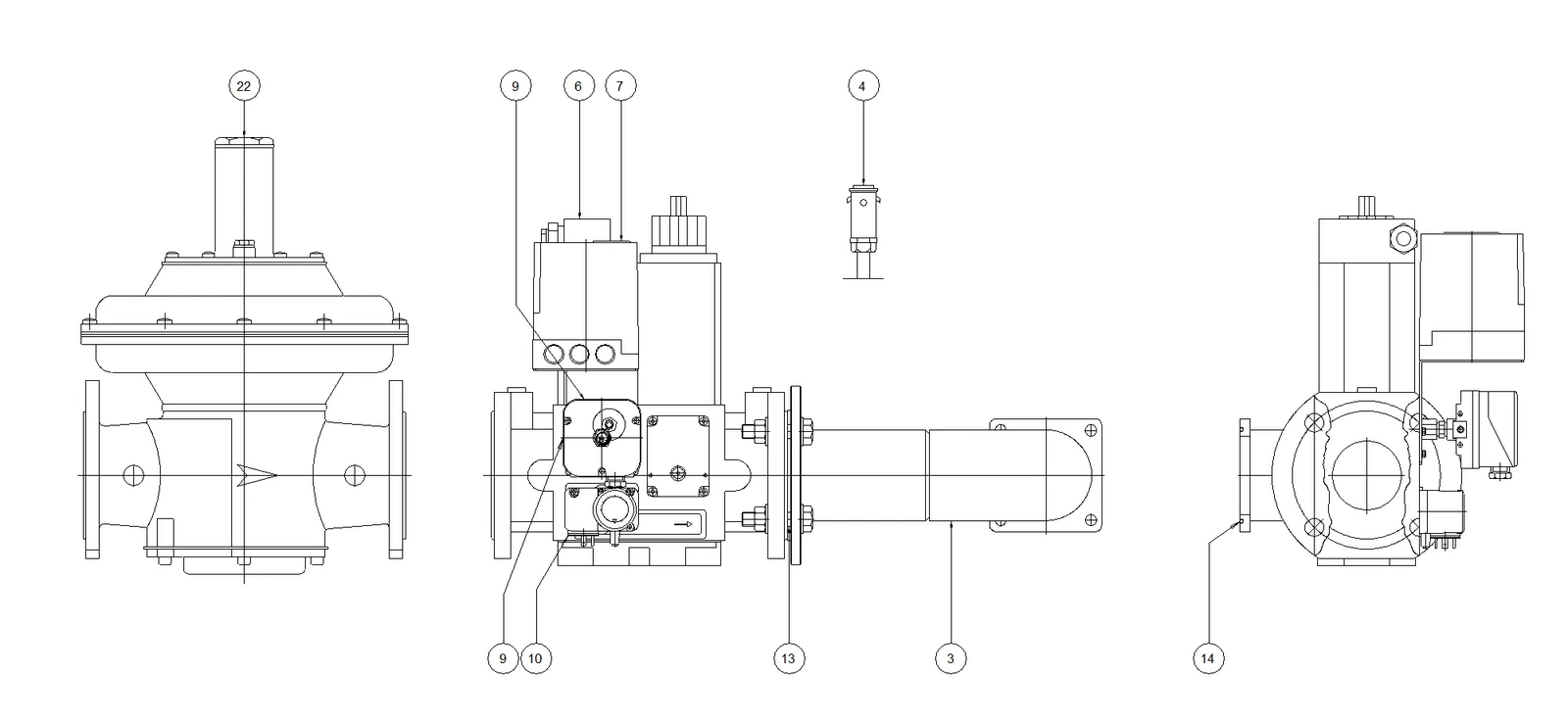

Рампа DN65 — чертёж 053079_2BRAMPA GAS_M CE-CT DUNGS DN65-FS65 · GAS P190/MCE-250/MCE(MULTIB.DUNGS)DX90(LDU)

Поз.	Код	Название	Мин. партия	Добавить в запрос
3	054220	Труба рампа G.S. GASP190-250 DN65 DungsTUBO RAMPA G.S. GASP190-250 DN65 DUNGS	1	+
4	060292	Жгут проводов рампа GAS P190-550/M-DN65-100sd_6CABLAG.RAMPA GAS P190-550/M-DN65-100	1	+
4.3	111007	Цоколь AGM11 (для LDU11...)sd 111005 BASE AGM11 (PER LDU11...)	1	+
4.4	118431	Корпус разъёма MOB.C/PIOLI 4P ILME-ILCK03VSчастичноCUSTODIA MOB.C/PIOLI 4P ILME-ILCK03VS	1	+
4.5	118434	Вставка разъёма штекер 4P+T ILME - IL CKM04FRUTTO SPINA 4P+T ILME - IL CKM04	1	+
4.6	118450	Разъём SHIELD VC1103A00300S (чёрный) PG9(3PPRESA SHIELD VC1103A00300S (NERA) PG9(3P	1	+
6	132629	Электромагнитный клапан Dungs DMV-DLE 5065/11 DN65ELETTROV.DUNGS DMV-DLE 5065/11 DN65	1	+
6.2	112266	Катушка X DMV-DLE 5065 220/240 50/60Hz PGBOBINA X DMV-DLE 5065 220/240 50/60Hz PG	1	+
6.2.1	100407	Плата "DMV-DLE5065-5080"SD.182022 SCHEDA "DMV-DLE5065-5080"	1	+
6.3	195027	Тормоз X DMV65/80 COD. H 11/5частичноFRENO X DMV65/80 COD. H 11/5	1	+
7	133005	CONTROLLO TEN. LDU11.323A27 230V-50/60HzчастичноCONTROLLO TEN. LDU11.323A27 230V-50/60Hz	1	+
9	172108_2	описание уточняется	2	+
10	172729	Реле давления Dungs GW 50-A5частичноPRESSOSTATO DUNGS GW 50-A5	1	+
13	229723	Прокладка D75X127X3-DN65GUARNIZIONE D75X127X3-DN65	1	+
14	252024	Кольцо уплотнительное 4337 D85.32X3.53-VitonOR 4337 D85.32X3.53-VITON	1	+
22	601240	Фильтр-стабилизатор DN65 50 - 130mbarFILTROSTABILIZZATORE DN65 50 - 130mbar	1	+

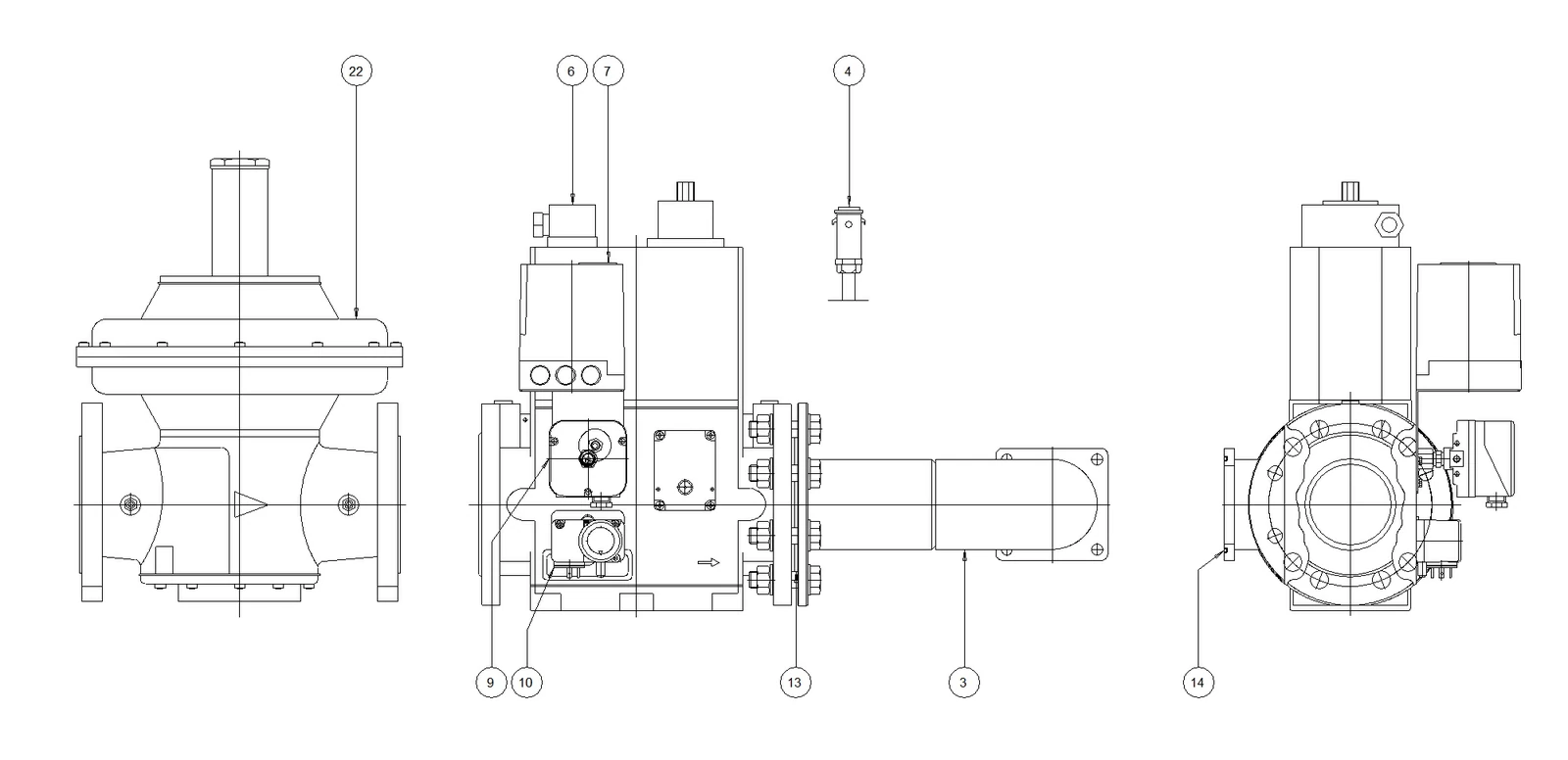

Рампа DN80 — чертёж 053080_2BRAMPA GAS_M CE-CT DUNGS DN80-FS80 · GAS P190/MCE-250/MCE(MULTIB.DUNGS)DX90(LDU)

Поз.	Код	Название	Мин. партия	Добавить в запрос
3	054218	Труба рампа G.S. GASP180-250 DN80 DungsTUBO RAMPA G.S. GASP180-250 DN80 DUNGS	1	+
4	060292	Жгут проводов рампа GAS P190-550/M-DN65-100sd_6CABLAG.RAMPA GAS P190-550/M-DN65-100	1	+
4.3	111007	Цоколь AGM11 (для LDU11...)sd 111005 BASE AGM11 (PER LDU11...)	1	+
4.4	118431	Корпус разъёма MOB.C/PIOLI 4P ILME-ILCK03VSчастичноCUSTODIA MOB.C/PIOLI 4P ILME-ILCK03VS	1	+
4.5	118434	Вставка разъёма штекер 4P+T ILME - IL CKM04FRUTTO SPINA 4P+T ILME - IL CKM04	1	+
4.6	118450	Разъём SHIELD VC1103A00300S (чёрный) PG9(3PPRESA SHIELD VC1103A00300S (NERA) PG9(3P	1	+
6	132630	Электромагнитный клапан Dungs DMV-DLE 5080/11 DN80ELETTROV.DUNGS DMV-DLE 5080/11 DN80	1	+
6.2	112267	Катушка X DMV-DLE 5080 220/240 50/60HZ PGBOBINA X DMV-DLE 5080 220/240 50/60HZ PG	1	+
6.2.1	100407	Плата "DMV-DLE5065-5080"SD.182022 SCHEDA "DMV-DLE5065-5080"	1	+
6.3	195027	Тормоз X DMV65/80 COD. H 11/5частичноFRENO X DMV65/80 COD. H 11/5	1	+
7	133005	CONTROLLO TEN. LDU11.323A27 230V-50/60HzчастичноCONTROLLO TEN. LDU11.323A27 230V-50/60Hz	1	+
9	172108_2	описание уточняется	2	+
10	172729	Реле давления Dungs GW 50-A5частичноPRESSOSTATO DUNGS GW 50-A5	1	+
13	229724	Прокладка D90X142X3-DN80 NA1002GUARNIZIONE D90X142X3-DN80 NA1002	1	+
14	252024	Кольцо уплотнительное 4337 D85.32X3.53-VitonOR 4337 D85.32X3.53-VITON	1	+
22	601243	Фильтр-стабилизатор GAS DN80 50-130mbarFILTROSTABILIZZATORE GAS DN80 50-130mbar	1	+

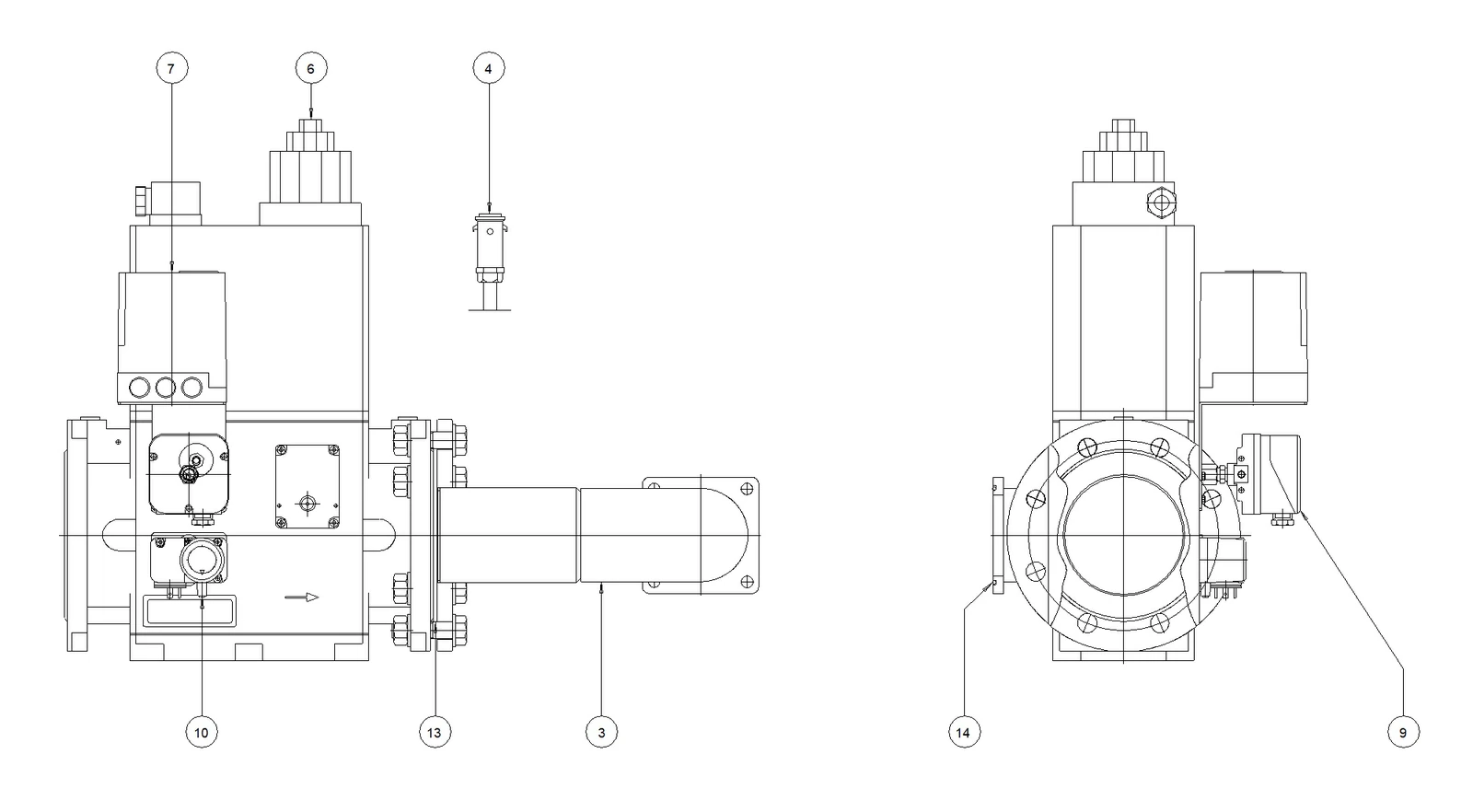

Рампа DN100 — чертёж 053745_2BRAMPA GAS_M CE-CT DUNGS DN100-F100-S100 · GAS P190/MCE-250/MCE(MULTIB.DUNGS)DX90(LDU)

Поз.	Код	Название	Мин. партия	Добавить в запрос
3	054553	Труба рампа GAS сварной узел GASP180-250/MCE иTUBO RAMPA GAS GR.SALD.GASP180-250/MCE E	1	+
4	060292	Жгут проводов рампа GAS P190-550/M-DN65-100sd_6CABLAG.RAMPA GAS P190-550/M-DN65-100	1	+
4.3	111007	Цоколь AGM11 (для LDU11...)sd 111005 BASE AGM11 (PER LDU11...)	1	+
4.4	118431	Корпус разъёма MOB.C/PIOLI 4P ILME-ILCK03VSчастичноCUSTODIA MOB.C/PIOLI 4P ILME-ILCK03VS	1	+
4.5	118434	Вставка разъёма штекер 4P+T ILME - IL CKM04FRUTTO SPINA 4P+T ILME - IL CKM04	1	+
4.6	118450	Разъём SHIELD VC1103A00300S (чёрный) PG9(3PPRESA SHIELD VC1103A00300S (NERA) PG9(3P	1	+
6	132631	Электромагнитный клапан Dungs DMV-DLE 5100/11 DN100ELETTROV.DUNGS DMV-DLE 5100/11 DN100	1	+
6.2	112275	Катушка X клапан DMV-DLE 5100 220/240 50/60BOBINA X VALV.DMV-DLE 5100 220/240 50/60	1	+
7	133005	CONTROLLO TEN. LDU11.323A27 230V-50/60HzчастичноCONTROLLO TEN. LDU11.323A27 230V-50/60Hz	1	+
9	172108_2	описание уточняется	2	+
10	172729	Реле давления Dungs GW 50-A5частичноPRESSOSTATO DUNGS GW 50-A5	1	+
13	229725	Прокладка DN100 108X164 SP.3 NA1002частичноGUARNIZIONE DN100 108X164 SP.3 NA1002	1	+
14	252024	Кольцо уплотнительное 4337 D85.32X3.53-VitonOR 4337 D85.32X3.53-VITON	1	+
22	601256	STABILIZZATORE FLANG.STR100D/CE DN100частичноSTABILIZZATORE FLANG.STR100D/CE DN100	1	+
23	601259	Фильтр GAS MADAS FM100 DN100-P1=6barчастичноFILTRO GAS MADAS FM100 DN100-P1=6bar	1	+

Рампа 2″ — чертёж 053750_1ERAMPA GAS_M CE-CT D2P-FS50 · GAS P190/MCE-250/MCE(COMBY)DX90(LDU)

Поз.	Код	Название	Мин. партия	Добавить в запрос
2	053076	Труба рампа GAS сварной узел GAS P150/MCETUBO RAMPA GAS GR.SALD.GAS P150/MCE	1	+
3	060293	Жгут проводов рампа GAS P190-550/M CombyCABLAGGIO RAMPA GAS P190-550/M COMBY	1	+
3.3	111007	Цоколь AGM11 (для LDU11...)sd 111005 BASE AGM11 (PER LDU11...)	1	+
3.4	114001	Разъём DIN 4 полюсовчастичноPRESA DIN 4 POLI	1	+
3.5	118431	Корпус разъёма MOB.C/PIOLI 4P ILME-ILCK03VSчастичноCUSTODIA MOB.C/PIOLI 4P ILME-ILCK03VS	1	+
3.6	118434	Вставка разъёма штекер 4P+T ILME - IL CKM04FRUTTO SPINA 4P+T ILME - IL CKM04	1	+
5	132584	Комплект фланец CF-KT COMS 50-D2P GAS P70/2частичноKIT FLANGIA CF-KT COMS 50-D2P GAS P70/2-	1	+
6	132612	Клапан GAS 2" VQ450AB1007-0000ASD_4 VALV.GAS 2" VQ450AB1007-0000A	1	+
6.1	033573	Шайба катушка Comby 40/50RONDELLA BOBINA COMBY 40/50	1	+
6.2	111264	Катушка Honeywell BB152341 230VFPD. BOBINA HONEYWELL BB152341 230V	1	+
6.3	132575	Крышка TRASP. CP020006 COMBY40-50частичноCOPERCHIO TRASP. CP020006 COMBY40-50	1	+
6.4	132576	Плата Honeywell-CS020014 VQ..40-50частичноFPD.SCHEDA HONEYWELL-CS020014 VQ..40-50	1	+
6.5	132628	Крышка BOBINE VQ440/450 CP020007частичноCOPERCHIO BOBINE VQ440/450 CP020007	1	+
6.6	583008	Узел тормоз EVRL 40-50частичноGRUPPO FRENO EVRL 40-50	1	+
7	133005	CONTROLLO TEN. LDU11.323A27 230V-50/60HzчастичноCONTROLLO TEN. LDU11.323A27 230V-50/60Hz	1	+
9	172108_2	описание уточняется	2	+
11	224529	FILTROST.2"-DN50частичноsd 601252+244540 FILTROST.2"-DN50	1	+
12	252024	Кольцо уплотнительное 4337 D85.32X3.53-VitonOR 4337 D85.32X3.53-VITON	1	+
