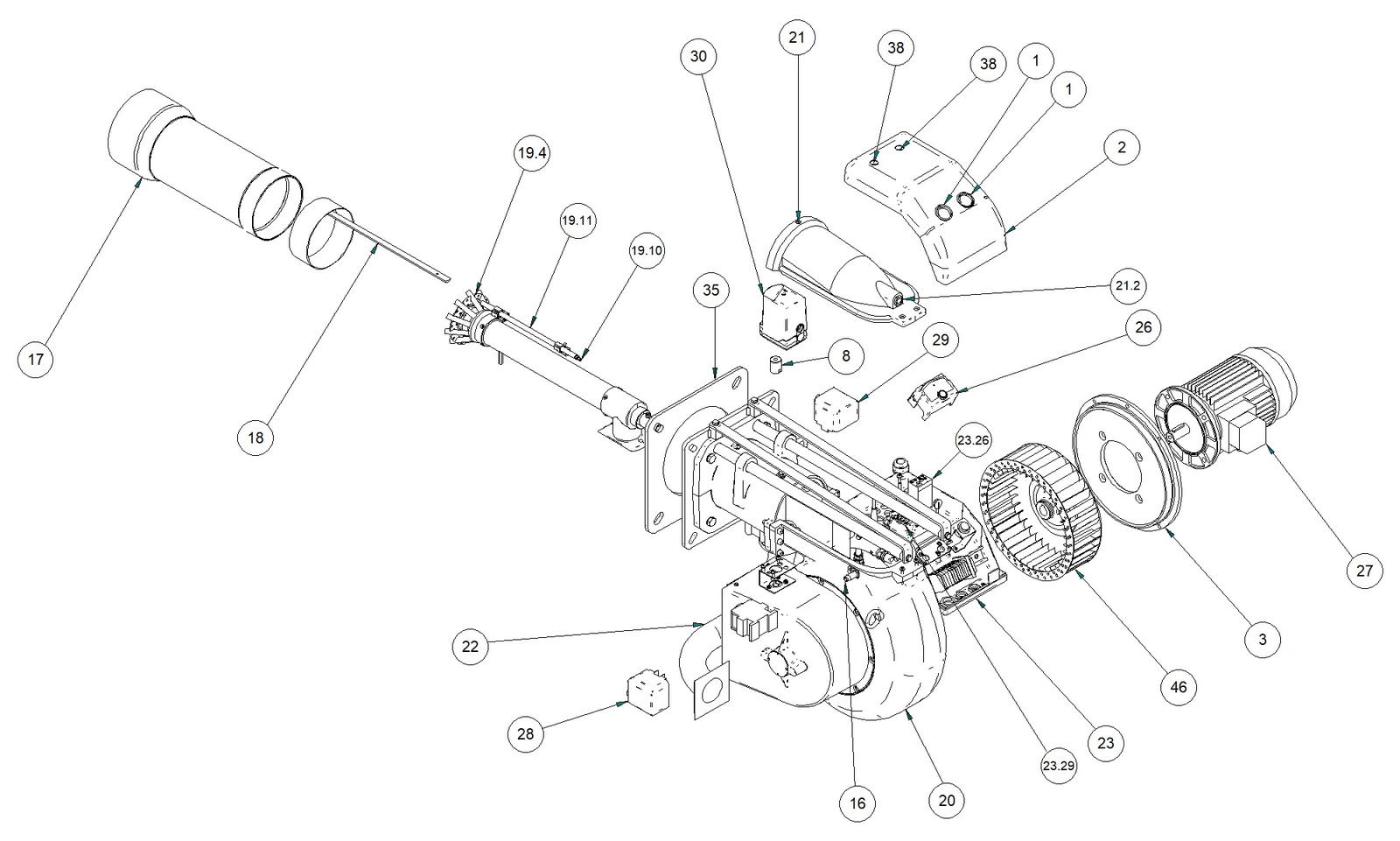

Запасные части GAS P 100/2 CE TL EVO
Карточка модели GAS P 100/2 CE TL EVO →Техлист, PDF ↓
| Поз. | Код | Название | Мин. партия | Добавить в запрос |
|---|---|---|---|---|
| 1 | 011282 | Заглушка прозрачный разблокировка автоматTAPPO TRASPARENTE SBLOCCO APP. | 1 | |
| 2 | 011307 | Крышка жгут проводов GAS XP60-P150COPERCHIO CABLAGGIO GAS XP60-P150 | 1 | |
| 3 | 013213 | Кронштейн двигатель GAS-FGP-FNP 100SUPPORTO MOTORE GAS-FGP-FNP 100 | 1 | |
| 8 | 031299 | Муфта сервопривод D8 GAS ../2GIUNTO SERVOMOTORE D8 GAS ../2 | 1 | |
| 10 | 032553 | Шайба крепление крыльчатка вентилятора D24 GAS P100RONDELLA FISSAGGIO VENTOLA D24 GAS P100 | 1 | |
| 12 | 040290 | Высоковольтный кабель углеродный сеч. 1-D7 D6.35-D4CAVO A.T. CARBONIO SEZ.1-D7 D6.35-D4 | 1 | |
| 13 | 040355 | Кабель двигатель PG13.5-M20X1.5 FGP-GAS P100CAVO MOTORE PG13.5-M20X1.5 FGP-GAS P100 | 1 | |
| 16 | 052681 | Штуцер реле давления воздух узел S.GASP25-40-60/2/MATTACCO PRES.ARIA Gr.S.GASP25-40-60/2/M | 1 | |
| 17 | 052766 | Сопло GAS P100CE TLBOCCAGLIO GAS P100CE TL | 1 | |
| 18 | 052769 | Регулировка смесителя GAS P100CE TLREGOLAZIONE TESTA GAS P100CE TL | 1 | |
| 19 | 052898 | Смесительный комплект GAS P100CE TLKIT TESTA GAS P100CE TL | 1 | |
| 19.4 | 021938 | Диск турбулизатор перфорированный GAS P100CEDISCO DI TURBOLENZA FORATO GAS P100CE | 1 | |
| 19.10 | 133269 | Электрод розжигаELETTRODO ACCENSIONE | 1 | |
| 19.11 | 133270 | Электрод ионизации GAS X3-P150(L300)SONDA DI IONIZZAZIONE GAS X3-P150(L300) | 1 | |
| 20 | 053498 | Узел улитки GAS P100/2GRUPPO CHIOCCIOLA GAS P100/2 | 1 | |
| 20.1.8 | 220004 | Втулка фланцевая FB1 D10X12X18X1X9BOCCOLA FLANGIATA FB1 D10X12X18X1X9 | 1 | |
| 20.2.1 | 013289 | Фланец держатель сопла GAS P100FLANGIA PORTABOCCAGLIO GAS P100 | 1 | |
| 21 | 053560 | Узел крышки улитка GA P100-P150частичноGRUPPO COPERCHIO CHIOCCIOLA GA P100-P150 | 1 | |
| 21.2 | 274000 | Узел VISORE SPIONC.GAS-FGP-FNP 25-150частичноGRUPPO VISORE SPIONC.GAS-FGP-FNP 25-150 | 1 | |
| 22 | 057133 | Узел труба рампа GAS GAS P70/2-P100/2GRUPPO TUBO RAMPA GAS GAS P70/2-P100/2 | 1 | |
| 22.2 | 057117 | Труба рампа GAS сварной узел GAS P70-P100/2TUBO RAMPA GAS GR.SALD. GAS P70-P100/2 | 1 | |
| 22.3 | 252014 | Кольцо уплотнительное 4275 D69.44X3.53-VitonOR 4275 D69.44X3.53-VITON | 1 | |
| 23 | 060057 | описание уточняется | 1 | |
| 23.4 | 040193 | Кабель зонд GAS P70-P100CECAVO SONDA GAS P70-P100CE | 1 | |
| 23.6 | 111001 | Цоколь автомата Siemens AGK11BASE APP. SIEMENS AGK11 | 1 | |
| 23.7 | 114043 | Разъём Dungs GRIGIA для реле давления (3P+T)частичноPRESA DUNGS GRIGIA PER PRESSOSTATO(3P+T) | 1 | |
| 23.8 | 118450 | Разъём SHIELD VC1103A00300S (чёрный) PG9(3PPRESA SHIELD VC1103A00300S (NERA) PG9(3P | 1 | |
| 23.9 | 139220 | Стеклянный предохранитель D5X20F-5A-250V RAPIDOчастичноFUSIBILE IN VETRO D5X20F-5A-250V RAPIDO | 1 | |
| 23.11 | 148081 | Выключатель BIPOLARE световой зелёный 16AчастичноINTERRUTTORE BIPOLARE LUMINOSO VERDE 16A | 1 | |
| 23.26 | 176014 | Тепловое реле (4-6.5A)RELE TERMICO (4-6.5A) | 1 | |
| 23.27 | 186008 | Контактор 3P+1 230V-50/60Hz AC3=12ACONTATTORE 3P+1 230V-50/60Hz AC3=12A | 1 | |
| 23.28 | 189006 | Кабель + соединитель L600 для трансформаторCAVO+CONNETTORE L600 PER TRASFORMATORE | 1 | |
| 23.29 | 189007 | TRASFOR.Satronic ZT981/V0477частичноSD.189007_2 TRASFOR.SATRONIC ZT981/V0477 | 1 | |
| 26 | 104010 | Автомат LGB22.330 27 220V 50/60HzFPD. APP.LGB22.330 A 27 220V 50/60Hz | 1 | |
| 27 | 158860 | Двигатель 3F 2,2kW B5 2P 230/400Vsd 158026 MOTORE 3F 2,2kW B5 2P 230/400V | 1 | |
| 28 | 172107 | PRES DL5A3-3Z 04-6MBAR-FDPчастичноSD.172107_3 PRES DL5A3-3Z 04-6MBAR-FDP | 1 | |
| 29 | 172108 | Реле давления DG50B3 2.5-50mbarPRESSOSTATO DG50B3 2.5-50mbar | 1 | |
| 30 | 183661 | Сервопривод Siemens SQN70.254B20SERVOMOTORE SIEMENS SQN70.254B20 | 1 | |
| 35 | 229702 | Прокладка фланец горелки GAS-FGP-FNP 125GUARNIZIONE FLANGIA BR.GAS-FGP-FNP 125- | 1 | |
| 38 | 252063 | Кольцо уплотнительное 5-582 D5.70X1.90-VitonOR 5-582 D5.70X1.90-VITON | 1 | |
| 46 | 291041 | Крыльчатка вентилятора D300X90 RS ступица D24-CH. GASP100VENTOLA D300X90 RS MOZZO D24-CH. GASP100 | 1 |
Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

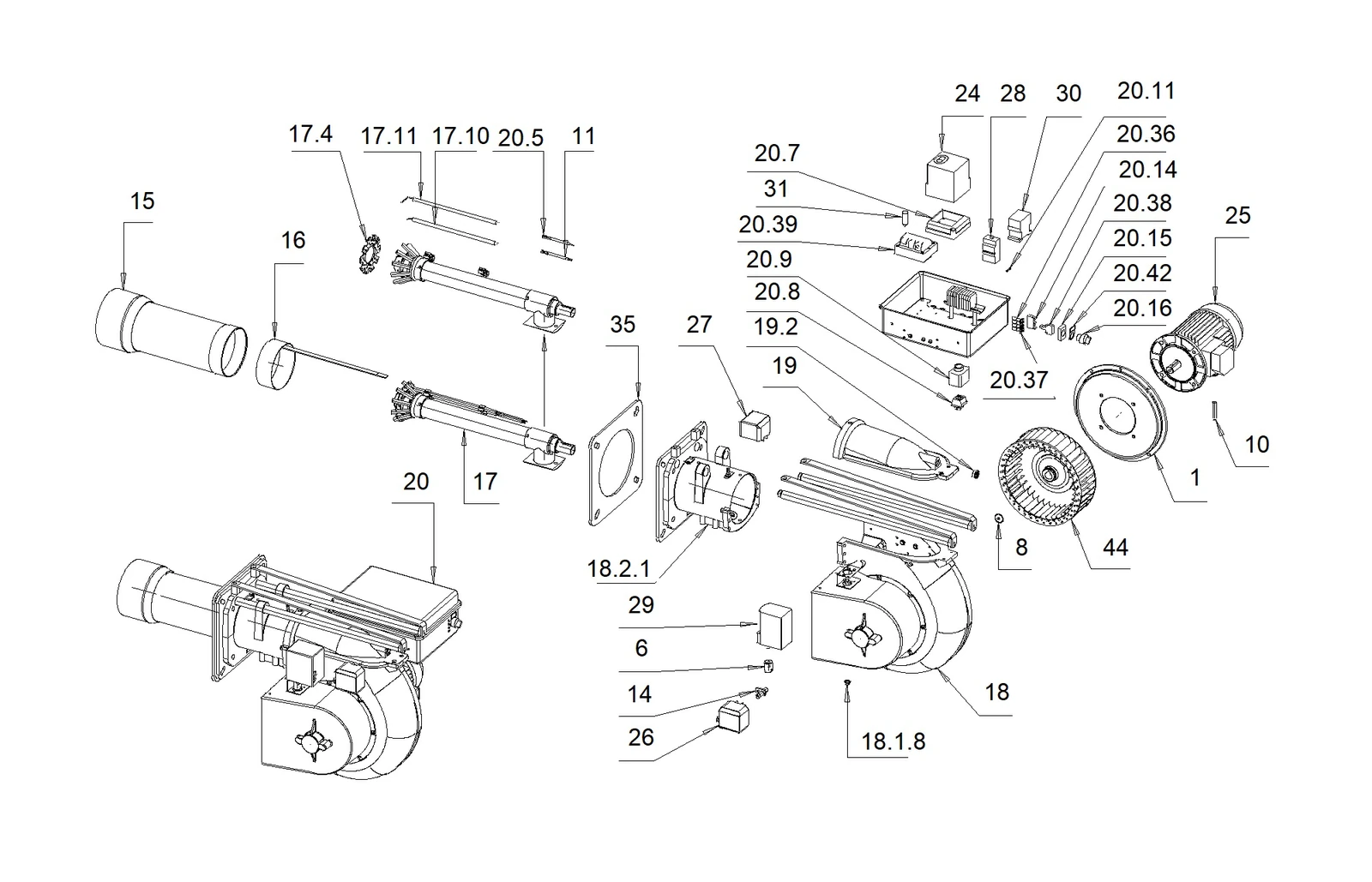

Ранние выпуски — 2 чертежа до текущей ревизии
Горелки прежних выпусков с автоматикой Siemens или Satronic. Сверьте код чертежа с документацией горелки.
Газ:
| Поз. | Код | Название | Мин. партия | Добавить в запрос |
|---|---|---|---|---|
| 1 | 013213 | Кронштейн двигатель GAS-FGP-FNP 100SUPPORTO MOTORE GAS-FGP-FNP 100 | 1 | |
| 6 | 031299 | Муфта сервопривод D8 GAS ../2GIUNTO SERVOMOTORE D8 GAS ../2 | 1 | |
| 8 | 032553 | Шайба крепление крыльчатка вентилятора D24 GAS P100RONDELLA FISSAGGIO VENTOLA D24 GAS P100 | 1 | |
| 10 | 040234 | Кабель двигатель M5 GAS P100-P150CAVO MOTORE M5 GAS P100-P150 | 1 | |
| 11 | 040290 | Высоковольтный кабель углеродный сеч. 1-D7 D6.35-D4CAVO A.T. CARBONIO SEZ.1-D7 D6.35-D4 | 1 | |
| 14 | 052681 | Штуцер реле давления воздух узел S.GASP25-40-60/2/MATTACCO PRES.ARIA Gr.S.GASP25-40-60/2/M | 1 | |
| 15 | 052766 | Сопло GAS P100CE TLBOCCAGLIO GAS P100CE TL | 1 | |
| 16 | 052769 | Регулировка смесителя GAS P100CE TLREGOLAZIONE TESTA GAS P100CE TL | 1 | |
| 17 | 052898 | Смесительный комплект GAS P100CE TLKIT TESTA GAS P100CE TL | 1 | |
| 17.4 | 021938 | Диск турбулизатор перфорированный GAS P100CEDISCO DI TURBOLENZA FORATO GAS P100CE | 1 | |
| 17.10 | 133269 | Электрод розжигаELETTRODO ACCENSIONE | 1 | |
| 17.11 | 133270 | Электрод ионизации GAS X3-P150(L300)SONDA DI IONIZZAZIONE GAS X3-P150(L300) | 1 | |
| 18 | 053498 | Узел улитки GAS P100/2GRUPPO CHIOCCIOLA GAS P100/2 | 1 | |
| 18.1.8 | 220004 | Втулка фланцевая FB1 D10X12X18X1X9BOCCOLA FLANGIATA FB1 D10X12X18X1X9 | 1 | |
| 18.2.1 | 013289 | Фланец держатель сопла GAS P100FLANGIA PORTABOCCAGLIO GAS P100 | 1 | |
| 19 | 053560 | Узел крышки улитка GA P100-P150частичноGRUPPO COPERCHIO CHIOCCIOLA GA P100-P150 | 1 | |
| 19.2 | 274000 | Узел VISORE SPIONC.GAS-FGP-FNP 25-150частичноGRUPPO VISORE SPIONC.GAS-FGP-FNP 25-150 | 1 | |
| 20 | 060030 | Жгут проводов горелки GASP100/2 50HZCABLAGGIO BRUC. GASP100/2 50HZ | 1 | |
| 20.5 | 040197 | Кабель зонд GAS P100 TLCAVO SONDA GAS P100 TL | 1 | |
| 20.7 | 111005 | Цоколь автомата LFL AGM410.490.550BASE APP. LFL AGM410.490.550 | 1 | |
| 20.8 | 118425 | Вставка разъёма разъём 6P ILME - IL CNEF06TFRUTTO PRESA 6P ILME - IL CNEF06T | 1 | |
| 20.9 | 118436 | Корпус разъёма подвижный 6P ILME-IL CHV06LGCUSTODIA MOBILE 6P ILME-IL CHV06LG | 1 | |
| 20.11 | 139220 | Стеклянный предохранитель D5X20F-5A-250V RAPIDOчастичноFUSIBILE IN VETRO D5X20F-5A-250V RAPIDO | 1 | |
| 20.14 | 148017_2 | ELEMENTO контакт LV LPX C10частичноELEMENTO DI CONTATTO LV LPX C10 | 1 | |
| 20.15 | 148018_2 | Цоколь крепление PLASTICA D22частичноBASE DI FISSAGGIO PLASTICA D22 | 1 | |
| 20.16 | 148020_2 | Переключатель 0/1 световой зелёныйSELETTORE 0/1 LUMINOSO VERDE | 1 | |
| 20.36 | 183550_2 | Сигнальная лампа зелёный D6 230VAC-90°CSPIA LUMINOSA VERDE D6 230VAC-90°C | 1 | |
| 20.37 | 183550 | Сигнальная лампа красная D6 230VAC-90°CSPIA LUMINOSA ROSSA D6 230VAC-90°C | 1 | |
| 20.38 | 184002_2 | LED световой зелёный 230VчастичноLED LUMINOSO VERDE 230V | 1 | |
| 20.39 | 191341_3 | Трансформатор COFI TRS820P-8-D4 1X8kVTRASFORMATORE COFI TRS820P-8-D4 1X8kV | 1 | |
| 20.42 | 195116_2 | GEST._3 PORTA табличка цоколь ROTONDAчастичноGEST._3 PORTA TARGHETTA BASE ROTONDA | 1 | |
| 24 | 104005_2 | Автомат горения LFL1.333 230V-50/60HzAPPARECCHIATURA LFL1.333 230V-50/60Hz | 1 | |
| 25 | 158860 | Двигатель 3F 2,2kW B5 2P 230/400Vsd 158026 MOTORE 3F 2,2kW B5 2P 230/400V | 1 | |
| 25.1 | 220028 | Подшипник SKF 6205-2Z-C3 25X52X15CUSCINETTO SKF 6205-2Z-C3 25X52X15 | 1 | |
| 26 | 172107_3 | Реле давления воздуха DL5A-3-32ZPRESSOSTATO ARIA DL5A-3-32Z | 1 | |
| 27 | 172108_2 | описание уточняется | 1 | |
| 28 | 176014 | Тепловое реле (4-6.5A)RELE TERMICO (4-6.5A) | 1 | |
| 29 | 183632 | Сервопривод SQN70.294A20SERVOMOTORE SQN70.294A20 | 1 | |
| 30 | 186008 | Контактор 3P+1 230V-50/60Hz AC3=12ACONTATTORE 3P+1 230V-50/60Hz AC3=12A | 1 | |
| 31 | 191342 | Фильтр радиопомех FC710Y2F 0.1UF,7NF+2.2MOhmFILTRO RAD. FC710Y2F 0.1UF,7NF+2.2MOhm | 1 | |
| 35 | 229702 | Прокладка фланец горелки GAS-FGP-FNP 125GUARNIZIONE FLANGIA BR.GAS-FGP-FNP 125- | 1 | |
| 44 | 291041 | Крыльчатка вентилятора D300X90 RS ступица D24-CH. GASP100VENTOLA D300X90 RS MOZZO D24-CH. GASP100 | 1 |
Запросить цену и наличие
Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.
Заявка отправлена
Мы свяжемся с вами в ближайшее время. Если вопрос срочный — позвоните: +7 (812) 325-84-01
Позвоните нам: +7 (812) 325-84-01 или напишите на mail@italian-burners.ru
Документы
Как читать деталировку
- Код горелки — шесть цифр на шильдике; он же начало кода чертежа (002366).
- Автоматика на чертеже — Siemens.
- «Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
