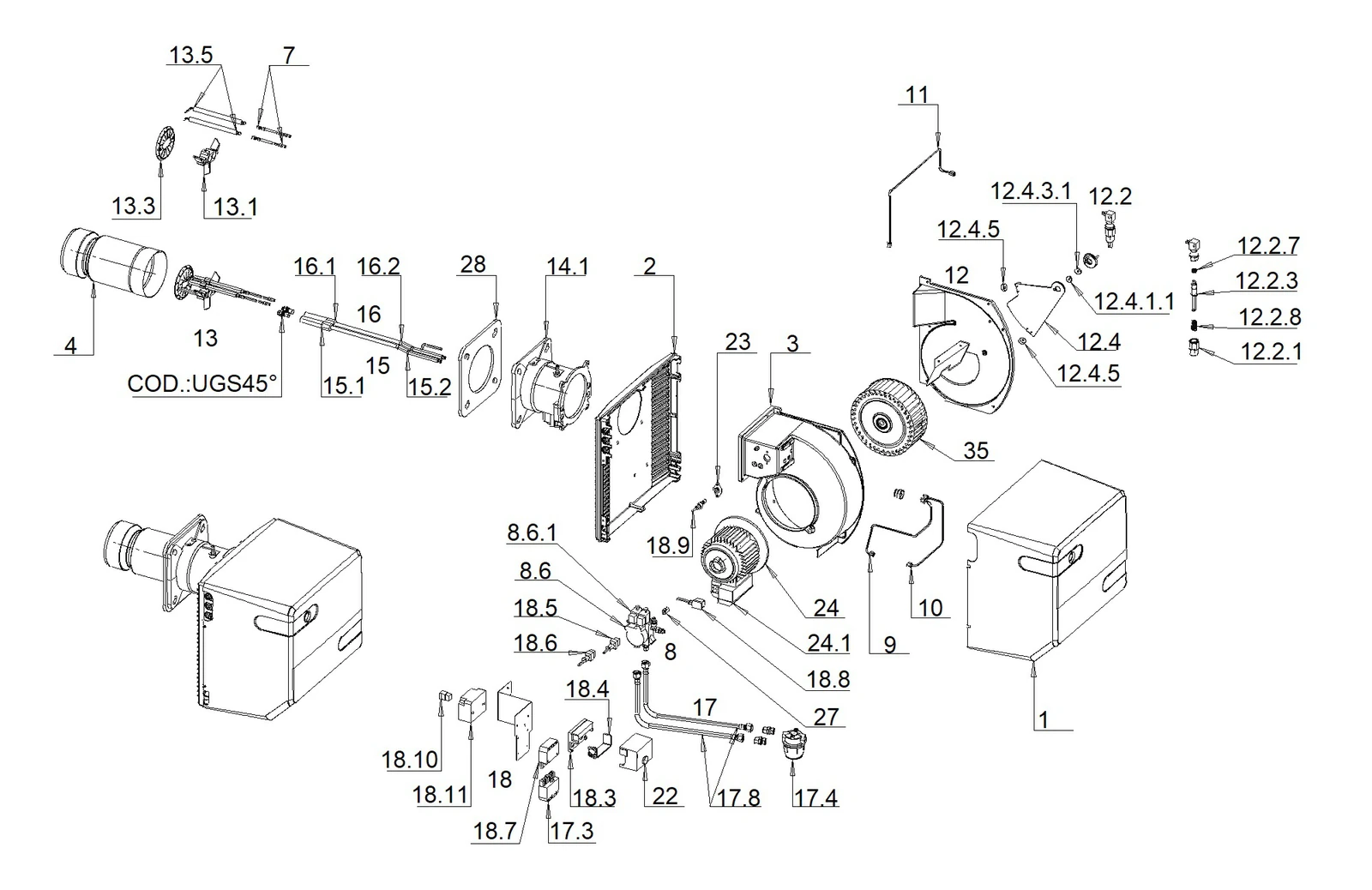

Запасные части G X5/2 TC и TL

Труба:TCTL

Исполнения TC и TL отличаются 6 позициями: трубка, форсункодержатель, сопло, кабель. В таблице такие строки помечены «TC / TL», у них оба кода — выбранной трубы выделен. Как выбрать длину пламенной трубы →

Поз.	Код	Название	Мин. партия	Добавить в запрос
1	013573	Кожух горелка FBR красный GX5SD_2 COFANO BRUCIATORE FBR ROSSO GX5	1	+
2	013575	Передняя плита G X5-5/2FRONTALINO G X5-5/2	1	+
3	013576	Улитка GX5/2CHIOCCIOLA GX5/2	1	+
4TC / TL	TC 022915TL 022924_2 +	Сопло G X5 TCSD. 022915_2 BOCCAGLIO G X5 TCTL: Сопло GX5 TL	1	+
7TC / TL	TC 040282TL 040304 +	Высоковольтный кабель углеродный сеч. 1-D5 D6.35 D4 GM2CAVO A.T. CARBONIO SEZ.1-D5 D6.35 D4 GM2TL: Высоковольтный кабель углеродный сеч. 1-D5 D6.35-D4 L700	1	+
8	055471	Узел насоса GX5/2GRUPPO POMPA GX5/2	1	+
8.6	258895	Насос A2L65A 9708-4P-0700POMPA A2L65A 9708-4P-0700	1	+
8.6.1	111226	Катушка Suntec 3713871SAV 230V 8W 50/60HzBOBINA SUNTEC 3713871SAV 230V 8W 50/60Hz	1	+
8.6.2	258583	Корпус ELETTR. насос Suntec AT-AL-991502частичноCORPO ELETTR.POMPA SUNTEC AT-AL-991502	1	+
8.6.3	590000	Уплотнение POMPE Suntec AN-AS-AL-AT 991552частичноTENUTA POMPE SUNTEC AN-AS-AL-AT 991552	1	+
9	055486	Узел напорной трубки насоса - форсункодержатель 1°ST.GX5/2GRUPPO TUB.MAND.POMPA-PORTAUG.1°ST.GX5/2	1	+
10	055487	Узел трубопровод напорный насос - форсункодержатель 2°ST.G X5/2GR.TUBAZ.MAND.POMPA-PORTAUG.2°ST.G X5/2	1	+
11	055488	Узел напорного трубопровода гидроцилиндр G X5/2GR.TUBAZ.MANDATA MARTINETTO G X5/2	1	+
12	055614	Узел крышки всасывающий GX5.22-/2GRUPPO COPERCHIO ASP. GX5.22-/2	1	+
12.2	052279	Узел гидроцилиндр G0+G1+G2+GX5/2GRUPPO MARTINETTO G0+G1+G2+GX5/2	1	+
12.2.1	031252	Гайка гидроцилиндр G0-1-2GHIERA MARTINETTO G0-1-2	1	+
12.2.3	031628	Шток гидроцилиндр G1-G2STELO MARTINETTO G1-G2	1	+
12.2.7	229302_2	GUARNIZIONI DE056 Dalmar - VitonчастичноGUARNIZIONI DE056 DALMAR - VITON	1	+
12.2.8	244204	Пружина (EX M102/B) F 1,40 и 13,20 L 52,00частичноMOLLA (EX M102/B) F 1,40 E 13,20 L 52,00	1	+
12.4	055613	Узел заслонка воздух G X5.22GRUPPO SERRANDA ARIA G X5.22	1	+
12.4.1.1	220001	Подшипник SKF 625-2ZCUSCINETTO SKF 625-2Z	1	+
12.4.3.1	220001	Подшипник SKF 625-2ZCUSCINETTO SKF 625-2Z	1	+
12.4.5	220000	Подшипник 626-2ZCUSCINETTO 626-2Z	1	+
13	055627	Узел крестовины G X5/2GRUPPO CROCIERA G X5/2	1	+
13.1	013578	Крестовина D126 G X5/2CROCIERA D126 G X5/2	1	+
13.3	021131	Крыльчатка турбулизатор GX5/2ELICA TURBOLENZA GX5/2	1	+
13.5	133229	Электрод розжига FGP FNPELETTRODO ACCENSIONE FGP FNP	1	+
14.1	013577	Фланец держатель сопла GX5sd055628+229015 FLAN. PORTABOCCAGLIO GX5	1	+
15TC / TL	TC 055632TL 055658 +	Узел форсункодержатель 1°ST.GX5/2TCGRUPPO PORTAUGELLI 1°ST.GX5/2TCTL: Узел форсункодержателя 2°ST.G X5/2 TL	1	+
15.1	034822	Форсункодержатель G X5SD.032599 PORTAUGELLO G X5	1	+
15.2TC / TL	TC 034839_3TL 055657 +	Трубка форсункодержатель гнутый -ZN GX5/2TCTUBETTO PORTAUG.PIEGATO-ZN GX5/2TCTL: Трубка + указатель G.S. GX5/2 TL	3	+
16TC / TL	TC 055653TL 055659 +	Узел форсункодержатель 2°ST.G X5 TCGRUPPO PORTAUGELLI 2°ST.G X5 TCTL: Узел форсункодержателя 1°ST.G X5/2 TL	1	+
16.1	034822	Форсункодержатель G X5SD.032599 PORTAUGELLO G X5	1	+
16.2TC / TL	TC 055652TL 034843_3 +	Трубка с указатель GX5/2TCTUBETTO CON INDICE GX5/2TCTL: Трубка форсункодержатель гнутый -ZN GX5/2TL	1	+
17.3	118445	Штекер (7 полюсов)SPINA (7 POLI.T)	1	+
17.4	224500	Фильтр дизельное топливо 3/8" PEчастичноFILTRO GASOLIO 3/8" PE	1	+
17.8	278008	Труба гибкий шланг F-F 3/8-1/4 DN8 1200-GBISчастичноTUBO FLEX F-F 3/8-1/4 DN8 1200-GBIS	1	+
18	060452	Жгут проводов горелки цоколь .SIEM GX5.22/2 50/60HzчастичноCABLAGGIO BR. BASE.SIEM GX5.22/2 50/60Hz	1	+
18.3	111001	Цоколь автомата Siemens AGK11BASE APP. SIEMENS AGK11	1	+
18.4	111002	Кабельный зажим автомат Siemens AGK66FERMACAVO APP.SIEMENS AGK66	1	+
18.5	118416_4	Кабель + соединитель ENC45 L=45 CMCAVO+CONNETTORE ENC45 L=45 cm	4	+
18.6	118416	Кабель + соединитель Suntec ENC60 L=60 CMCAVO + CONNETTORE SUNTEC ENC60 L=60 cm	1	+
18.7	118444_3	описание уточняется	3	+
18.8	119017	Кабель + соединитель F-MT двигатель L600CAVO+CONNETTORE F-MT MOTORE L600	1	+
18.9	139107	Фоторезистор Siemens QRB1A чёрный L=500FOTORESISTENZA SIEMENS QRB1A NERA L=500	1	+
18.10	189006	Кабель + соединитель L600 для трансформаторCAVO+CONNETTORE L600 PER TRASFORMATORE	1	+
18.11	189042	Трансформатор 2X7.5KV(48mA-ED33%:3min)sd 189005 TRASF.2X7.5KV(48mA-ED33%:3min)	1	+
22	101594	Автомат Siemens LMO24.255C2 230V-50/60HzAPP. SIEMENS LMO24.255C2 230V-50/60Hz	1	+
23	111013	Цоколь фоторезистор "QRB 1"BASE FOTORESISTENZA "QRB 1"	1	+
24	158122	Двигатель Simel XD6-208-32-2P Simel 450WMOTORE SIMEL XD6-208-32-2P SIMEL 450W	1	+
24.1	118210	Конденсатор 14 мкФ - FastonчастичноCONDENSATORE 14 microFarad - Faston	1	+
27	229002	Муфта насос - двигательGIUNTO POMPA-MOTORE	1	+
28	229707	Прокладка фланец горелка GAS X5-60GUARNIZIONE FLANGIA BRUCIATORE GAS X5-60	1	+
35	291102_7	Крыльчатка вентилятора D200X75 RD ступица D12.7 X5VENTOLA D200X75 RD MOZZO D12.7 X5	7	+
UGS45	UGS45	описание уточняется	1	+

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.
