Запасные части G 2S MAXI TC и TL

Коды горелки: TC 001126, TL 005241; чертёж FBR 001126_1

Карточка модели G 2S MAXI →Карточка модели G 2S MAXI TL →Техлист, PDF ↓

Труба:

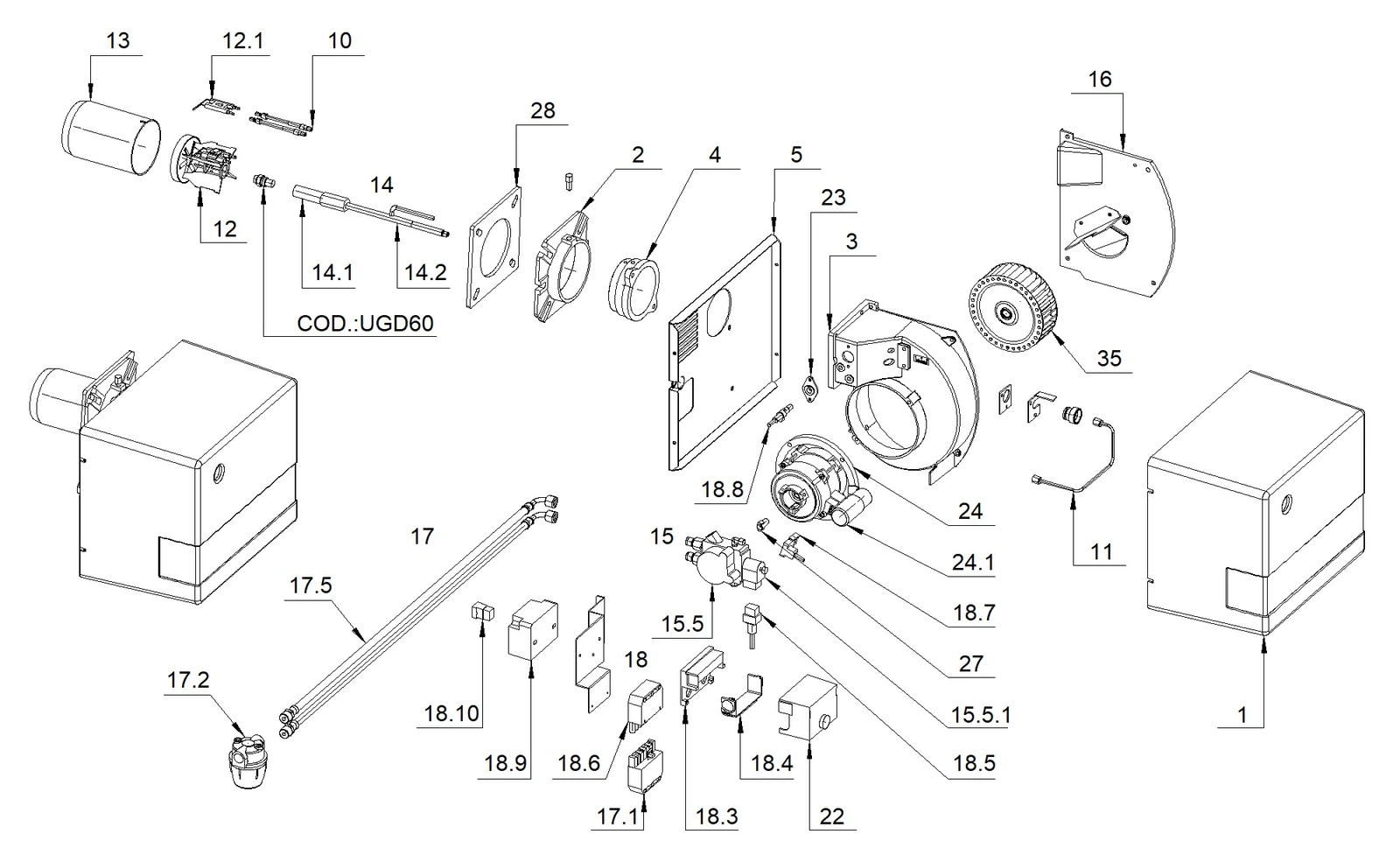

Деталировка G 2S MAXI TC и TL, чертёж 001126_1 — Чертёж FBR 001126_1 · TC · Siemens. Нажмите, чтобы увеличить.

Исполнения TC и TL отличаются 18 позициями: насос, детали без описания, деталь, кожух, кабель, форсункодержатель, катушка, корпус, труба, сопло, трубка, уплотнение, кабельный зажим, форсунка, фильтр. В таблице такие строки помечены «TC / TL», у них оба кода — выбранной трубы выделен. Как выбрать длину пламенной трубы →

Поз.	Код	Название	Мин. партия
1TC / TL	TC 011206_4TL 011206_8	Кожух горелки FBR красный G-GAS X1-X2sd_10 COFANO BR FBR ROSSO G-GAS X1-X2TL: Кожух нейтраль серый + FASCIA синий G1/G2	4
2	013325	Фланец DIN4789 RIBASSATAчастичноFLANGIA DIN4789 RIBASSATA	1
3	013335	Улитка G1-G2 2001CHIOCCIOLA G1-G2 2001	1
4	013336	Хомут G2 MAXI 2001COLLARE G2 MAXI 2001	1
5	013338_2	Передняя плита G2-GAS2 листFRONTALINO G2-GAS2 LAMIERA	2
10TC / TL	TC 040239TL 040276	Кабель AT углеродный GASX0 G0-1-2 2001 L=310CAVO AT CARBONIO GASX0 G0-1-2 2001 L=310TL: Высоковольтный кабель G0 2001 TL	1
11	052614	Напорная трубка насоса -P.TAUG. сварной узел GI-2 2001ETUB.MAND.POMPA-P.TAUG.GR.SALD.GI-2 2001E	1
12	052653	Головка D74,6X22 8TAGLI G2MAXITESTA D74,6X22 8TAGLI G2MAXI	2
12.1	133253	Электрод двухжильный G0-G1-G2-GX3-GX4ELETTRODO BIFILARE G0-G1-G2-GX3-GX4	1
13TC / TL	TC 052654_2TL 052912_2	Сопло сварной узел G2 MAXI GIB.GESTIRE 052654 BOCC.GR.SALD G2 MAXI GIB.	2
14TC / TL	TC 052879TL 053693	Узел форсункодержателя G 1-2 2001GRUPPO PORTAUGELLO G 1-2 2001TL: Узел форсункодержателя G 1-2 2001 TL	1
14.1	032599	Форсункодержатель G 0-1-2-X3-X4-X5-X4/2-X5/2PORTAUGELLO G 0-1-2-X3-X4-X5-X4/2-X5/2	1
14.2TC / TL	TC 052566TL нет	Трубка с указатель G1 2001TUBETTO CON INDICE G1 2001	1
15TC / TL	TC 053140TL 258046	Узел насоса G1-2/SGRUPPO POMPA G1-2/STL: Насос Danfoss BFP21-R3-R2-RD	1
15.5TC / TL	TC 258535TL нет	Насос Suntec AL35A-9596-4P-07-00POMPA SUNTEC AL35A-9596-4P-07-00	1
15.5.1TC / TL	TC 111226TL 111257	Катушка Suntec 3713871SAV 230V 8W 50/60HzBOBINA SUNTEC 3713871SAV 230V 8W 50/60HzTL: Катушка 220/240V - 50/60HZ 071N0010	1
15.5.2TC / TL	TC 258583TL 132816	Корпус ELETTR. насос Suntec AT-AL-991502частичноCORPO ELETTR.POMPA SUNTEC AT-AL-991502TL: Корпус электромагнитный клапан NC 230V-50/60HZ	1
15.5.3TC / TL	TC 590000TL нет	Уплотнение POMPE Suntec AN-AS-AL-AT 991552частичноTENUTA POMPE SUNTEC AN-AS-AL-AT 991552	1
16	053483	Узел крышки всасывающий G1-2S-2003GRUPPO COPERCHIO ASP. G1-2S-2003	1
17.1	118445	Штекер (7 полюсов)SPINA (7 POLI.T)	1
17.2	224500	Фильтр дизельное топливо 3/8" PEчастичноFILTRO GASOLIO 3/8" PE	1
17.5TC / TL	TC 278016TL 278014	Труба гибкий шланг L MF3/8"-1/4"SD 278014+248012 TUBO FLEX L MF3/8"-1/4"TL: Труба гибкий шланг "L" DN6 L=800 FF 3/8-1/4	1
18	060164_5	Жгут проводов горелки L.+ трансформатор +P G1-2 230V-50/60HzCABLAGGIO BR.L.+TRE+P G1-2 230V-50/60Hz	5
18.3	111001	Цоколь автомата Siemens AGK11BASE APP. SIEMENS AGK11	1
18.4TC / TL	TC 111002TL нет	Кабельный зажим автомат Siemens AGK66FERMACAVO APP.SIEMENS AGK66	1
18.5	118416_4	Кабель + соединитель ENC45 L=45 CMCAVO+CONNETTORE ENC45 L=45 cm	4
18.6	118444_3	описание уточняется	3
18.7	119008	Кабель + соединитель M90-MT L570 двигатель G1 2CAVO+CONNETTORE M90-MT L570 MOTORE G1 2	1
18.8	139107	Фоторезистор Siemens QRB1A чёрный L=500FOTORESISTENZA SIEMENS QRB1A NERA L=500	1
18.9	189005	Трансформатор 230V-50/60HzTRASFORMATORE 230V-50/60Hz	1
18.10	189006	Кабель + соединитель L600 для трансформаторCAVO+CONNETTORE L600 PER TRASFORMATORE	1
22	101566	Автомат горения LMO14.111 C2 - 230VAPPARECCHIATURA LMO14.111 C2 - 230V	1
23	111013	Цоколь фоторезистор "QRB 1"BASE FOTORESISTENZA "QRB 1"	1
24	158752	Двигатель XD6/2005-32F5-2P100WMOTORE XD6/2005-32F5-2P100W	1
24.1	118200	Конденсатор 4 FCONDENSATORE 4 F	1
27	229002	Муфта насос - двигательGIUNTO POMPA-MOTORE	1
28	229703	Прокладка фланец горелки G 0-2-GAS X0-X2GUARNIZIONE FLANGIA BR. G 0-2-GAS X0-X2	1
35	291002	Крыльчатка вентилятора GAS X1-X2 D133X45 RD ступица D12.7VENTOLA GAS X1-X2 D133X45 RD MOZZO D12.7	1
UGD60TC / TL	TC UGD60TL нет	Форсунка, G.P.H. 60° S Danfoss CENчастичноUGELLO , G.P.H. 60° S DANFOSS CEN	1
1.1только TL	TC нетTL 011206_7	описание уточняется	1
14только TL	TC нетTL 053140_3	описание уточняется	1
14.5.2только TL	TC нетTL 224581	Фильтр X насос Danfoss BFP21-R3FILTRO X POMPA DANFOSS BFP21-R3	1
14.5.3только TL	TC нетTL 229819	GUARN. уплотнение ALBERO насос BFP21R3- правыйчастичноFPD GUARN.TENUTA ALBERO POMPA BFP21R3-DX	1
16.2только TL	TC нетTL 053698	TUBET. с IND. узел S. G1-2 2001TLчастичноTUBET.CON IND.GR.S. G1-2 2001TL	1

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

Запросить цену и наличие

Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.

Как найти код детали и что указать в запросе →

Тип обращенияКоды деталейВид газа

Документы

Документы FBR к чертежу 001126_1 · TC · Siemens:

Руководство по эксплуатации, 070044_22_RUS RU · 1.8 МБ
Электрическая схема, 078239_1A IT, GB, ES, FR · 0.5 МБ

Термины

Как читать деталировку

Код горелки — шесть цифр на шильдике; он же начало кода чертежа (001126).
Длину пламенной трубы — TC или TL — выбирают переключателем «Труба»; автоматика на чертеже — Siemens.
Строки с отметкой «TC / TL» различаются у исполнений с разной трубой — у них оба кода; о том, чем отличаются трубы, — в статье «TC или TL».
«Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
