Главная / Запасные части / FGP / FGP 75/M TC

Запасные части FGP 75/M TC

Код горелки 001722; чертёж FBR 001722_1F (ревизия F)

Карточка модели FGP 75/M TC →Техлист, PDF ↓

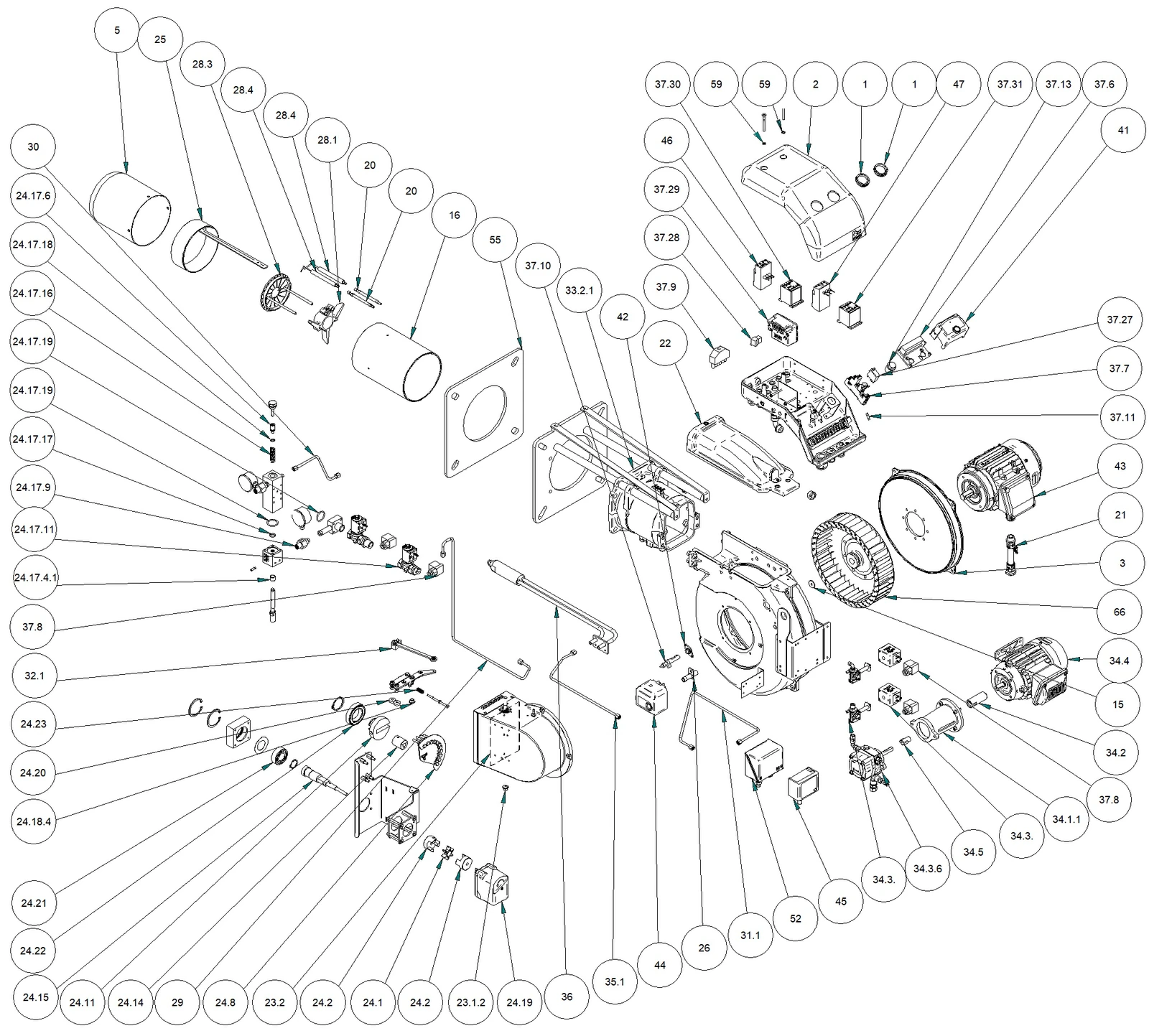

Чертёж FBR 001722_1F, ревизия F · Siemens. Нажмите, чтобы увеличить.
Поз.КодНазваниеМин. партияДобавить в запрос
1011282_1описание уточняется2
2011307_1описание уточняется1
3011313_1описание уточняется1
5021082_1описание уточняется1
13024361_1описание уточняется1
14024381_1описание уточняется1
15032276_1описание уточняется1
16032456_1описание уточняется1
20040290_2Высоковольтный кабель силикон FGP75/.. TLCAVO A.T. SILICONE FGP75/.. TL2
21040355_1описание уточняется1
22050069_2Узел крышки улитка FGP 50/2GRUPPO COPERCHIO CHIOCCIOLA FGP 50/21
23.1.2220004_1описание уточняется2
23.2020210_2Заслонка воздух втулка фланец GASXP60/2-EVOSERRANDA ARIA BOCCOLA FLAN.GASXP60/2-EVO1
24050232_3описание уточняется1
24.1011187_1описание уточняется1
24.2013623_1описание уточняется2
24.8021732_1описание уточняется2
24.17050233_3описание уточняется1
24.17.4.1220011_1описание уточняется1
24.17.6034777_1описание уточняется1
24.17.9051363_1описание уточняется2
24.17.11132667_2Электромагнитный клапан D239 DVU-7700 230V-50HzчастичноELETTROVALVOLA D239 DVU-7700 230V-50Hz2
24.17.15243013_1описание уточняется2
24.17.16244225_1описание уточняется1
24.17.17252006_1описание уточняется1
24.17.18252026_1описание уточняется1
24.17.19252035_1описание уточняется2
24.18.4220005_1описание уточняется1
24.19183636_1описание уточняется1
24.20220000_1описание уточняется2
24.21220044_1описание уточняется1
24.22220045_1описание уточняется1
24.23244205_1описание уточняется1
25051552_2описание уточняется1
26052680_1описание уточняется1
27054149_1описание уточняется1
27.1224502_1описание уточняется1
27.4278038_1описание уточняется2
28054597_1описание уточняется1
28.1013508_1описание уточняется1
28.3053444_1описание уточняется1
28.4133232_1описание уточняется2
29054657_5описание уточняется1
30054659_6описание уточняется1
33.2.1013636_1описание уточняется1
34057660_3описание уточняется1
34.2036239_2Полумуфта сторона двигатель D14-73.5SEMIGIUNTO LATO MOTORE D14-73.51
34.3057661_3описание уточняется1
34.3.6258942_1описание уточняется1
34.4158029_1описание уточняется1
34.5226242_1описание уточняется1
35057662_1описание уточняется1
36057689_1описание уточняется1
37060709_1описание уточняется1
37.6111001_1описание уточняется1
37.7111302_1описание уточняется1
37.8118400_1описание уточняется4
37.9118438_1описание уточняется1
37.10134066_1описание уточняется1
37.11139220_1описание уточняется1
37.13148081_1описание уточняется1
37.27176058_1описание уточняется1
37.28189006_1описание уточняется1
37.29189042_1описание уточняется1
37.30190019_4Контактор Lovato BG0610A230 230V50/60HzCONTATTORE LOVATO BG0610A230 230V50/60Hz1
37.31190019_5Контактор Lovato BG0910A230 AC3=4kWCONTATTORE LOVATO BG0910A230 AC3=4kW1
41101017_2Автомат горения LMO44.255C2 230V-50/60HzAPPARECCHIATURA LMO44.255C2 230V-50/60Hz1
43158023_1описание уточняется1
44172107_3Реле давления воздуха DL5A-3-32ZPRESSOSTATO ARIA DL5A-3-32Z1
45172741_1описание уточняется1
46176011_2Тепловое реле (1.4-2.3A)RELE TERMICO (1.4-2.3A)1
47176022_1описание уточняется1
52195282_1описание уточняется1
55229712_1описание уточняется1
59252063_1описание уточняется2
65284258_4Форсунка Steinen GPH 7.00X60° SSUGELLO STEINEN GPH 7.00X60° SS1
66291142_1описание уточняется1

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

Запросить цену и наличие

Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.

Документы

Термины

Как читать деталировку

  • Код горелки — шесть цифр на шильдике; он же начало кода чертежа (001722).
  • Автоматика на чертеже — Siemens.
  • «Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
