Главная / Запасные части / FGP / FGP 100/M TC EVO

Запасные части FGP 100/M TC EVO

Код горелки 001724; чертёж FBR 001724_1A (ревизия A)

Карточка модели FGP 100/M TC EVO →Техлист, PDF ↓

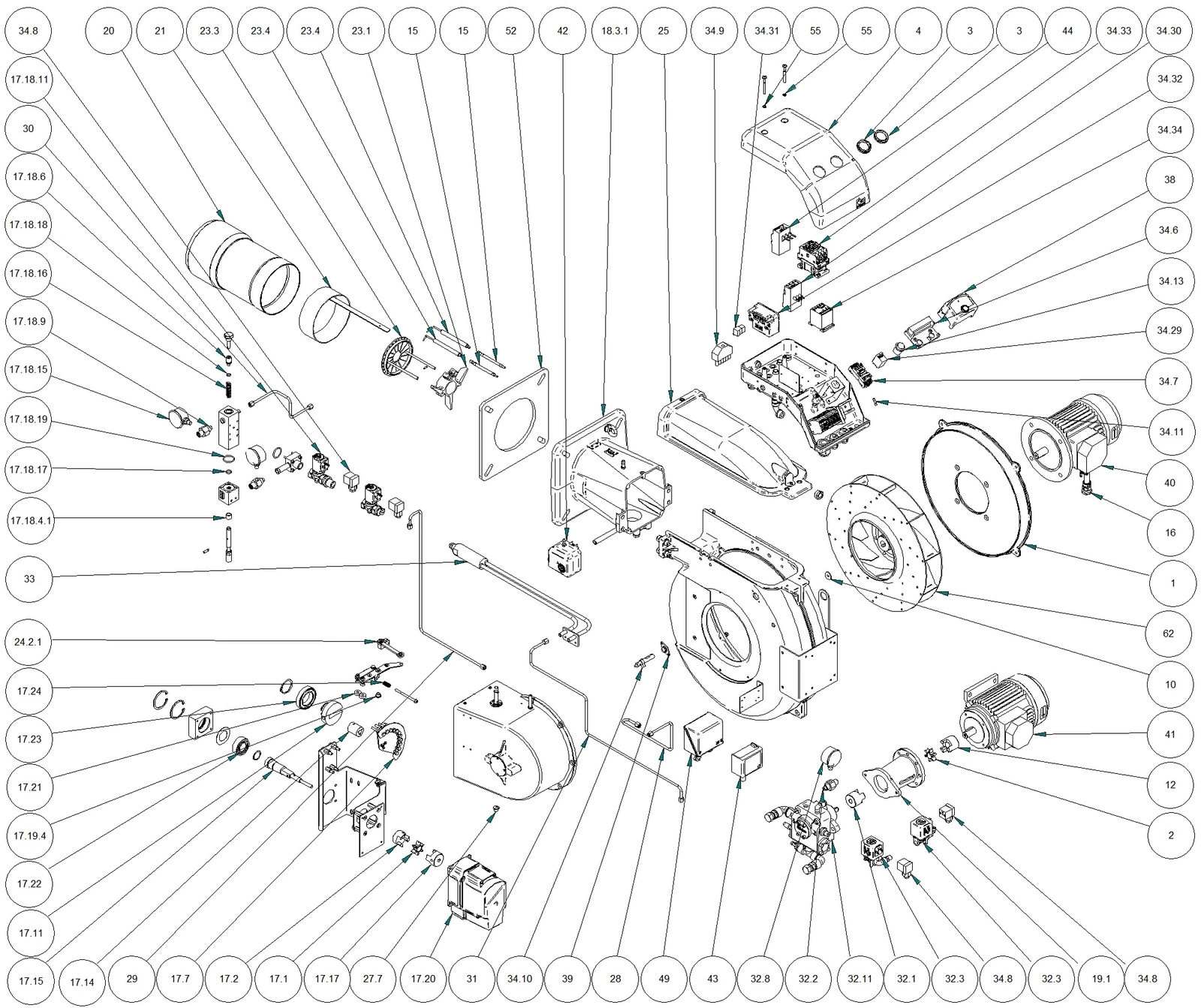

Чертёж FBR 001724_1A, ревизия A · Siemens. Нажмите, чтобы увеличить.
Поз.КодНазваниеМин. партияДобавить в запрос
2011187_1описание уточняется1
3011282_1описание уточняется2
4011307_1описание уточняется1
10032276_1описание уточняется1
12032915_1описание уточняется1
15040290_2Высоковольтный кабель силикон FGP75/.. TLCAVO A.T. SILICONE FGP75/.. TL2
16040355_1описание уточняется1
17050232_4Узел сектор кулачки FGP 100-130-160/MGRUPPO SETTORE CAMME FGP 100-130-160/M1
17.1011187_1описание уточняется1
17.2013623_1описание уточняется1
17.7021732_1описание уточняется2
17.17036447_2описание уточняется1
17.18050233_3описание уточняется1
17.18.4.1220011_1описание уточняется1
17.18.6034777_1описание уточняется1
17.18.9051363_1описание уточняется2
17.18.11132667_2Электромагнитный клапан D239 DVU-7700 230V-50HzчастичноELETTROVALVOLA D239 DVU-7700 230V-50Hz2
17.18.15243013_1описание уточняется2
17.18.16244225_1описание уточняется1
17.18.17252006_1описание уточняется1
17.18.18252026_1описание уточняется1
17.18.19252035_1описание уточняется2
17.19.4220005_1описание уточняется1
17.20183738_1описание уточняется1
17.21220000_1описание уточняется2
17.22220044_1описание уточняется1
17.23220045_1описание уточняется1
17.24244205_1описание уточняется1
18.3.1013043_1описание уточняется1
20053810_1описание уточняется1
21053811_1описание уточняется1
22054154_1описание уточняется1
22.2224504_1описание уточняется1
22.4278004_1описание уточняется2
23054597_1описание уточняется1
23.1013508_1описание уточняется1
23.3053444_1описание уточняется1
23.4133232_1описание уточняется2
25057399_1описание уточняется1
27.7220004_1описание уточняется2
28057600_3описание уточняется1
29057601_2описание уточняется1
30057602_1описание уточняется1
31057603_1описание уточняется1
32057902_1описание уточняется1
32.1033112_1описание уточняется1
32.2051363_1описание уточняется1
32.3132026_2Электромагнитный клапан L159C05-Z130A 230V-50HzELETTROVALVOLA L159C05-Z130A 230V-50Hz2
32.8243013_1описание уточняется1
32.11258011_1описание уточняется1
33057906_1описание уточняется1
34060784_1описание уточняется1
34.6111001_1описание уточняется1
34.7111017_1описание уточняется1
34.8118400_1описание уточняется4
34.9118438_1описание уточняется1
34.10134066_1описание уточняется1
34.11139220_1описание уточняется1
34.13148081_1описание уточняется1
34.29176003_1описание уточняется1
34.30176011_2Тепловое реле (1.4-2.3A)RELE TERMICO (1.4-2.3A)1
34.31189006_1описание уточняется1
34.32189042_1описание уточняется1
34.33190006_2Контактор BF18.T4 A230 230V-50:60HZ AC1CONTATTORE BF18.T4 A230 230V-50:60HZ AC11
34.34190019_4Контактор Lovato BG0610A230 230V50/60HzCONTATTORE LOVATO BG0610A230 230V50/60Hz1
38101017_2Автомат горения LMO44.255C2 230V-50/60HzAPPARECCHIATURA LMO44.255C2 230V-50/60Hz1
40158859_1описание уточняется1
41158906_1описание уточняется1
42172113_1описание уточняется1
43172741_1описание уточняется1
44176013_1описание уточняется1
49195282_1описание уточняется1
52229018_1описание уточняется1
55252063_1описание уточняется2
62291016_1описание уточняется1

Жирным выделены коды узлов — головки, сопла, двигатели, насосы, электроды, реле, автоматы горения, сервоприводы; страницы узлов появятся позже. Кнопка «+» добавляет код в запрос ниже.

Запросить цену и наличие

Укажите коды деталей — кнопкой «+» в таблице или вручную. Модель и чертёж уйдут вместе с заявкой.

Документы

Термины

Как читать деталировку

  • Код горелки — шесть цифр на шильдике; он же начало кода чертежа (001724).
  • Автоматика на чертеже — Siemens.
  • «Мин. партия» — минимальное количество для заказа по каталогу FBR, а не число деталей в горелке.
